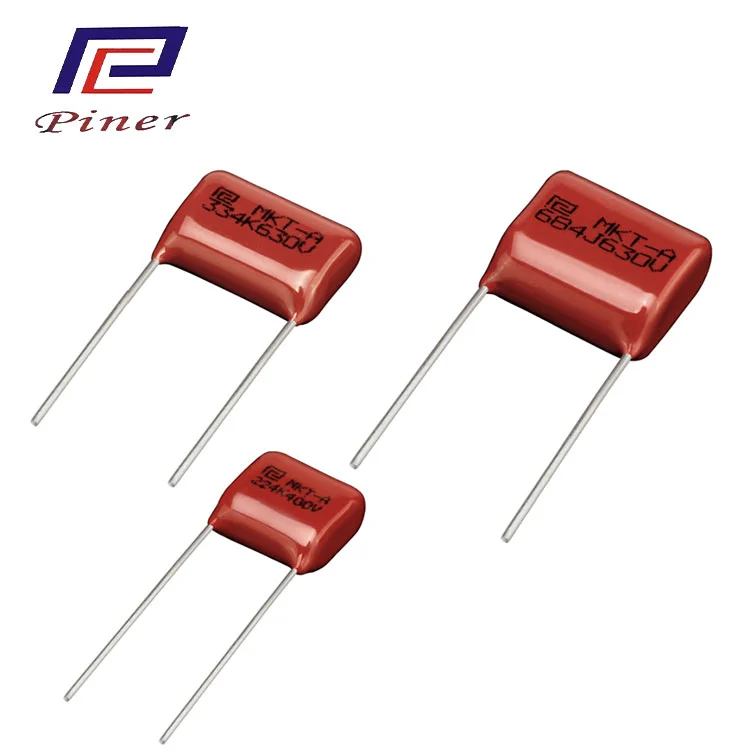

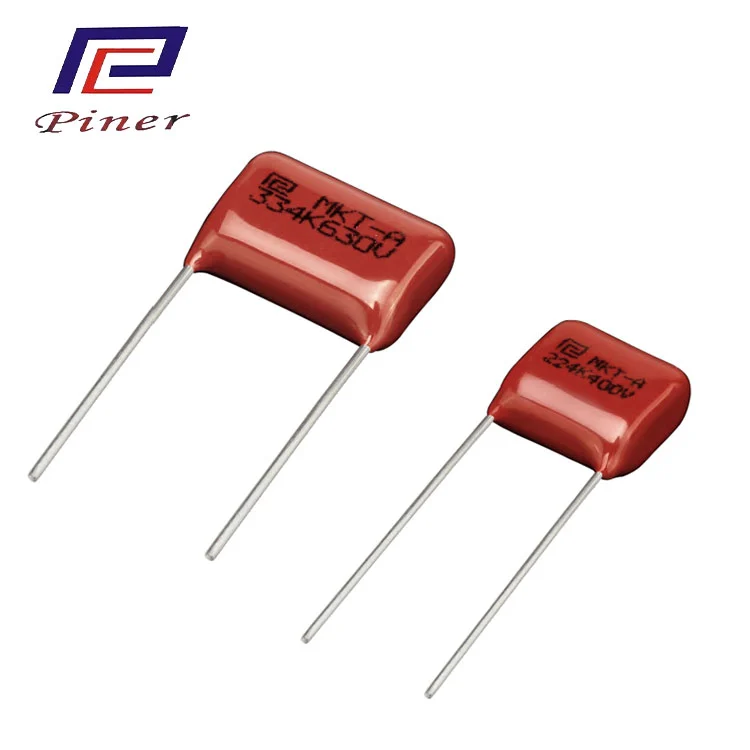

Sytytyspiirin kondensaattori

Piner Manufacturerin valmistama Ignition Circuit Capacitor on erikoismalli sytytysjärjestelmiin, joissa käytetään metalloituja polyesterikalvokondensaattoreita (PET). Se on räätälöity erilaisten korkeajännitteisten elektronisten sytytyspiirien hetkellisiin suurjännitepulsseihin, korkeataajuiseen lataukseen ja purkamiseen sekä korkean lämpötilan tärinäydinolosuhteisiin. Se keskittyy korkeajännitepulssivastuksen, nopean latauksen ja purkamisen sekä korkean lämpötilan tärinänkestävyyden ominaisuuksiin. Se on avainkomponentti energian varastoinnin saavuttamiseksi - hetkellinen energian vapautuminen sytytysjärjestelmässä. Se täyttää täydellisesti polttomoottoreiden, polttoainelaitteiden jne. sytytyspiireihin liittyvät erityisvaatimukset. Yleiskäyttöiseen MKT-kondensaattoriin verrattuna se parantaa laadullisesti pulssivastusta, syklin käyttöikää ja sopeutumiskykyä vaativiin työolosuhteisiin. Sitä käytetään laajalti autoissa, moottoripyörissä, polttoainekäyttöisissä laitteissa ja teollisissa/sotilaallisissa sytytyslaitteissa.

Poikkeuksellisen vahva suurjännitepulssivastus:

Suunniteltu erityisesti hetkelliseen suurjännitepulssiin sytytyksen aikana, se kestää korkeataajuisia pulssiiskuja useita kertoja nimellisjännitteeseen verrattuna ilman rikkoutumista tai koronapurkausta. Pulssivaste on nopea ja täyttää täydellisesti sytytyspiirin "välittömän suurjännitteisen energian vapautuksen" vaatimukset;

· Tehokas ja nopea lataus- ja purkuominaisuus:

Ytimen resistanssi on erittäin alhainen, ja ei-induktiivinen rakenne vähentää lataus- ja purkaushäviöitä mahdollistaen nopean energian varastoinnin - hetkellisen energian vapautumisen, riittävän sytytyskipinän energian varmistamisen ja ongelmien, kuten heikko sytytyksen ja liekkien sammumisen, ratkaisemisen;

· Vakaa toiminta 120 ℃ lämpötila-alueella:

Nimelliskäyttölämpötila on -40 ℃ - +120 ℃. Se voi mukautua korkeisiin lämpötiloihin, kuten moottoritiloihin ja polttoaineuunin onteloihin. Korkeissa lämpötiloissa eristysvastus ja kapasiteetti eivät merkittävästi pienene, ja matalissa lämpötiloissa ei ole suorituskyvyn jäätymistä. Se täyttää monimutkaiset korkean lämpötilan ympäristöt ulkona ja ajoneuvojen käytössä;

· Erittäin korkeataajuinen lataus- ja purkujakso:

Lataus- ja purkausjaksojen määrä on ≥ 106 kertaa, mikä ylittää huomattavasti yleisten MKT-kondensaattoreiden määrän. Se voi täyttää polttoainelaitteiden pitkäaikaisen korkeataajuisen sytytyksen käyttövaatimukset, ja käyttöikä vastaa koko sytytysjärjestelmää;

· Luotettava itsestään paraneminen korkeissa lämpötiloissa:

Paksutetut korkeatiheyksiset metalloidut elektrodit optimoivat itsekorjautuvan laukaisumekanismin. 120 ℃ korkean lämpötilan ja korkeajännitteisen pulssin kaksoisolosuhteissa paikallinen rikkoutuminen voidaan silti suorittaa välittömästi, jolloin vältetään kondensaattorin vika ja sytytysjärjestelmän romahtaminen;

· Erinomainen tärinän- ja iskunkesto:

Ytimen runko on tiukasti kiinnitetty, ja tapit on vahvistettu ja hitsattu. Se kestää ajoneuvojen/liikkuvien polttoainelaitteiden suurtaajuista tärinää (ajoneuvon tärinästandardien mukaisesti) ilman rungon löystymistä tai tappien rikkoutumista, ja se sopii liikkuviin/kiinteisiin sytytyslaitteisiin;

· Kestää ankaria ympäristöolosuhteita:

Täysin suljettu epoksipakkaus, kosteudenkestävä, öljynkestävä, pölytiivis, voi toimia pitkään öljytahroissa, polttoainelaitteiden öljyhöyryissä ja teollisuuslaitteiden pölyolosuhteissa, ja eristyskyky ei heikkene;

· Ei-napainen muotoilu, joustava asennus:

Ei tarvitse erottaa positiivisia ja negatiivisia napoja. Se voi mukautua suoraan sytytyspiirin pulssi-DC-skenaarioihin. Nastaväli on standardoitu, sopii erilaisten sytytysmoduulien ja sytyttimien piirilevyn asennukseen/johdotukseen, eikä piirin lisäsäätöä tarvita.

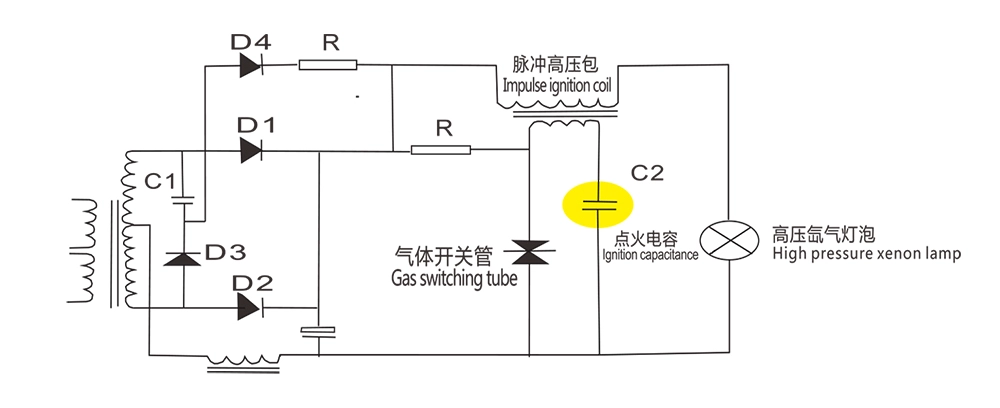

Tyypillinen piirisovellus

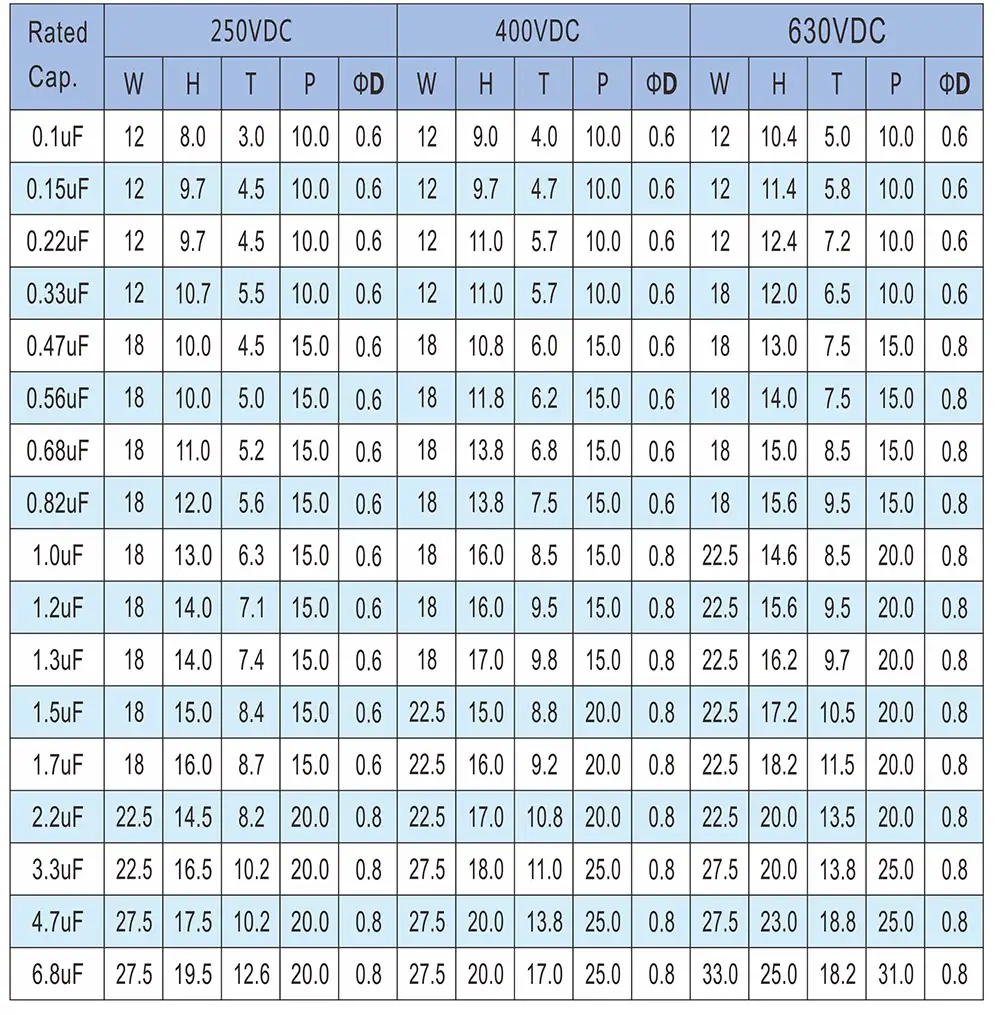

MKT Normaalit tiedot

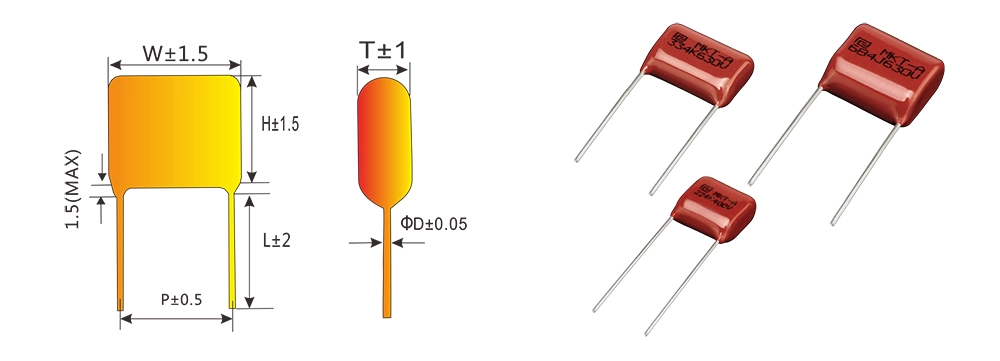

MKT-kalvokondensaattorin mittayksikkö: mm

Huomautus: Yllä oleva koko on vain viitteellinen. Räätälöinti asiakkaiden tarpeiden mukaan on saatavilla.

Sovelluskentät

Sytytyspiirikondensaattori on erityinen ydinkomponentti kaikille korkeajännitteisille elektronisille sytytysjärjestelmille. Sitä käytetään laajalti polttoainekäyttöisissä laitteissa, jotka vaativat "korkeajännitteistä pulssisytytystä ja hetkellistä energian varastointivapautusta", sekä siviilisytytyslaitteissa ja teollisissa sytytyslaitteissa. Tyypilliset sovellukset ovat seuraavat:

1. Ajoneuvojen polttoainekäyttöiset laitteet: Elektroniset sytyttimet (CDI), sytytysmoduulit, suurjännitepakkausten apupiirit autoja, moottoripyöriä ja kolmipyöriä varten, jotka vastaavat sytytysenergian varastoinnista ja välittömästä vapauttamisesta, mikä parantaa sytytystehokkuutta;

2. Yleiset polttoainekäyttöiset koneet: Pienten polttoainekäyttöisten koneiden, kuten bensiinigeneraattoreiden, dieselmoottoreiden, moottorisahojen, ruohonleikkureiden, ruiskujen jne., sytytyspiirit, jotka soveltuvat monimutkaisiin työskentelyolosuhteisiin ulkona liikkuvissa, korkeissa lämpötiloissa ja tärinäympäristöissä;

3. Siviilikäyttöiset polttoaineuunit / lämmityslaitteet: Korkeajännitteiset elektroniset sytytyslaitteet kaasuliesille, nestekaasuliesille, polttoainelämmittimille, grilleille jne., jotka ratkaisevat yhteensopivuusongelmat uunionteloiden korkeissa lämpötiloissa ja öljynvärjäytyneissä työolosuhteissa;

4. Teolliset sytytyslaitteet: Teollisuuskattiloiden, polttouunien, polttoaineuunien ja maalien leivontahuoneiden elektroniset sytytysjärjestelmät, jotka soveltuvat teollisuuskohteisiin, joissa on korkea lämpötila, pöly ja usein sytytysvaatimukset;

5. Laivojen/rakennuskoneiden sytytysjärjestelmät: Laivojen dieselmoottoreiden, kaivinkoneiden, kuormainten jne. sytytysmoduulit, jotka on mukautettu ankariin työolosuhteisiin, kuten laivojen korkeaan kosteuteen ja rakennuskoneiden aiheuttamaan tärinään;

6. Muut korkeajännitteiset sytytyslaitteet: Erityiset suurjännitteiset pulssisytytyslaitteet ilotulitteiden sytytyslaitteille, ulkosytytyslaitteille jne., jotka tarjoavat vakaan energian varastoinnin ja vapautumisen.

Tehtaan vahvuus

Foshan Pin'er Electronics Co., Ltd. on kotimainen ammattimainen filmikondensaattoreiden valmistaja. Se keskittyy metalloitujen polypropeenikalvokondensaattoreiden tutkimukseen, tuotantoon ja myyntiin. Yritys noudattaa käsitettä "teknologiavetoinen, laatu etusijalla" ja on perustanut koko prosessin itseohjautuvan järjestelmän materiaaleista valmiisiin tuotteisiin, jotka tarjoavat erittäin luotettavia kondensaattorituotteita uuden energian, teollisuuden ohjauksen ja kulutuselektroniikan aloille.

Laadun ja tehokkuuden varmistamiseksi Pir Electronics on varustanut itsensä alan johtavilla täysin automatisoiduilla tuotanto- ja testauslaitteilla, mukaan lukien:

Nopea käämityskone: Saavutetaan kalvojen tarkka käämitys varmistaen tuotteen johdonmukaisuuden;

Tyhjiögalvanointikone: Parantaa elektrodin johtavuutta ja ylijännitekestävyyttä;

Täysautomaattinen hitsauskokoonpanokone: Saavuttaa visuaalisen paikantamisen ja laserhitsauksen, mikä parantaa tuotannon tehokkuutta;

Älykäs kondensaattoritestauslaite: Suorittaa kattavan parametrien testauksen ja tietojen jäljitettävyyden tuotteelle;

Epoksisekoitus- ja kaatokone: Saavuttaa kuplatonta pakkausta, mikä parantaa tuotteiden kosteudenkestävyyttä ja eristysominaisuuksia.

Edistyksellisten laitteiden ja tiukan laadunvalvonnan avulla Piel Electronics saavuttaa täyden tuotannon jäljitettävyyden ja varmistaa, että jokainen tuote on vakaa, luotettava ja kestävä.
