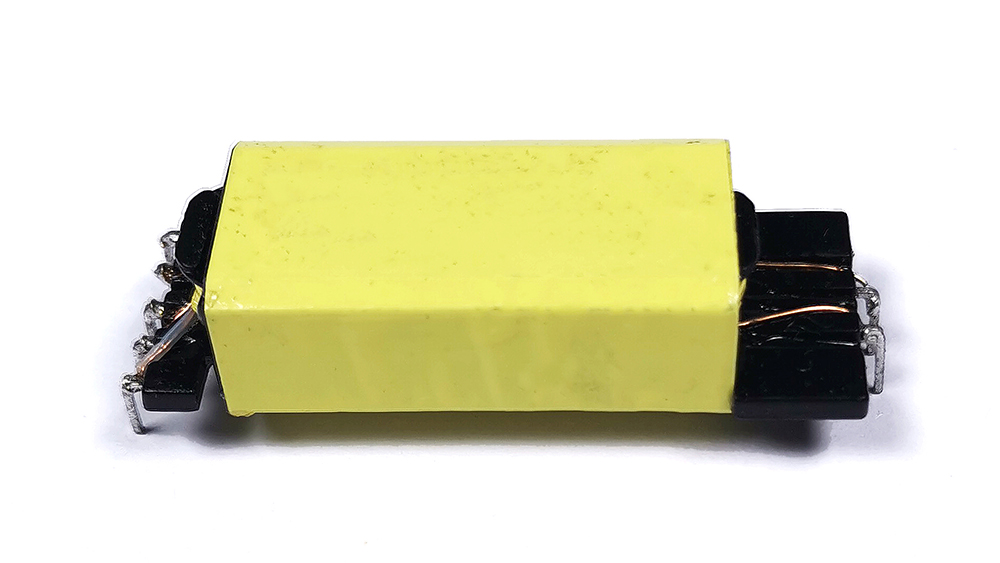

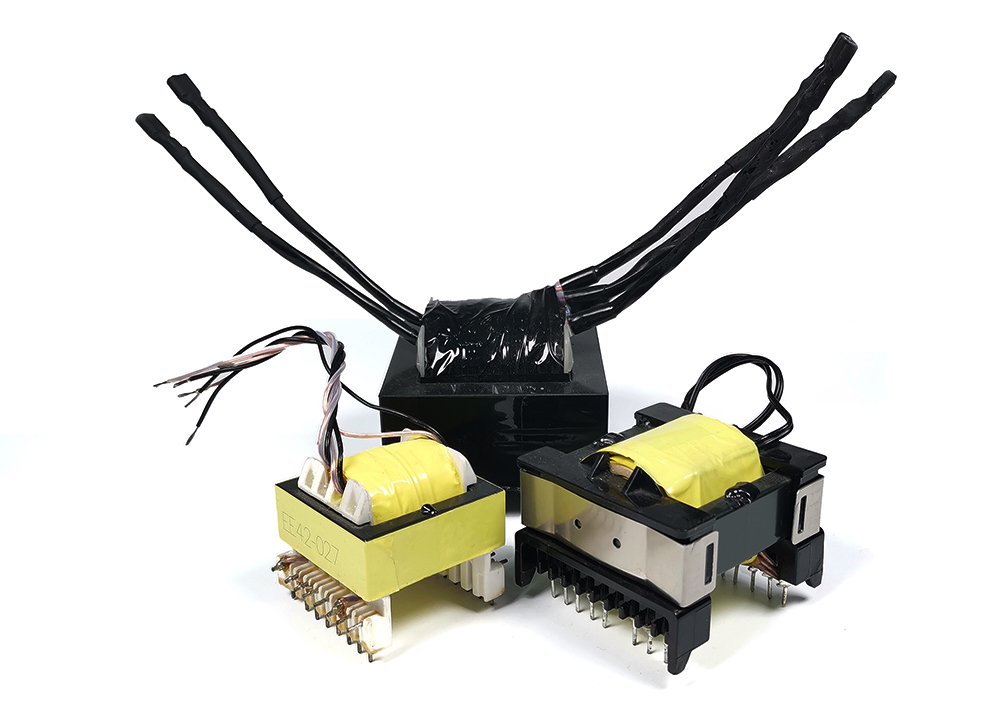

Korkeataajuiset muuntajatovat tärkeitä sähkömagneettisia komponentteja tehoelektroniikkajärjestelmissä. Niiden ensisijaiset toiminnot ovat jännitteen muuntaminen, sähköinen eristäminen ja energian siirto suurtaajuisissa kytkentäpiireissä. Toisin kuin perinteiset linjataajuusmuuntajat, suurtaajuusmuuntajat toimivat tyypillisesti taajuuksilla, jotka vaihtelevat kymmenistä kilohertseistä (kHz) useisiin megahertseihin (MHz). Tämä perustavanlaatuinen ero johtaa merkittäviin vaihteluihin ydinmateriaaleissa, käämirakenteissa ja suunnittelumenetelmissä. Pätevä lähdevalmistaja, jolla on omat T&K-, tuotanto- ja testausominaisuudet, voi hallita koko prosessia ydinmateriaalin valinnasta lopulliseen toimitukseen ja toimittaa kriittisiä magneettikomponentteja loppupään virtalähteille, viestintälaitteille ja uusille energiajärjestelmille.
1. Toimintaperiaatteet ja materiaalin valinta
Korkeataajuiset muuntajat toimivat Faradayn sähkömagneettisen induktion lain mukaan. Kun suurtaajuinen vaihtovirta kulkee ensiökäämin läpi, se synnyttää ytimeen vaihtomagneettivuon, joka indusoi sähkömotorisen voiman toisiokäämiin. Koska taajuus on korkea, pyörrevirtahäviöt ja hystereesihäviöt sydämessä kasvavat merkittävästi. Siksi ydinmateriaalin tulee tarjota korkea sähkövastus, alhainen koersitiivisuus ja kohtalainen kyllästysvuon tiheys. Yleisiä ydinmateriaaleja ovat ferriitti, amorfiset seokset, nanokiteiset seokset ja jauheytimet. Valinta riippuu käyttötaajuudesta ja tehotasosta: tehoferriitti sopii kymmeniin tai satoihin kHz:iin, kun taas amorfiset ja nanokiteiset ytimet sopivat paremmin korkeammille taajuuksille tai suuritehoisiin sovelluksiin.
2. Tärkeimmät suunnitteluparametrit
Suurtaajuisen muuntajan suunnitteluun liittyy useita kriittisiä parametreja: kierrossuhde, induktanssi, vuotoinduktanssi, hajautettu kapasitanssi ja lämpöhäviökyky. Vuotoinduktanssi vaikuttaa suoraan kytkinlaitteiden jännitepiikkeihin ja sähkömagneettiseen yhteensopivuuteen (EMC), joten sitä on ohjattava käämijärjestelyllä, sydämen ilmarakoilla ja suojaustoimenpiteillä. Hajautettu kapasitanssi vaikuttaa suurtaajuisten resonanssipiirien ominaisuuksiin, erityisesti topologioissa, kuten LLC-resonanssimuuntimissa, joissa tarkka ohjaus on välttämätöntä. Massatuotannossa luotettavat lähdevalmistajat käyttävät automatisoituja käämityslaitteita, tyhjiökyllästysprosesseja ja tiukkoja vanhentamistestejä varmistaakseen yhdenmukaisuuden ja luotettavuuden.
3. Sovellusalueet ja räätälöintivaatimukset
Suurtaajuisia muuntajia käytetään laajalti kytkentävirtalähteissä, invertterihitsauksissa, aurinkosähköinverttereissä, sisäisissä akkulatureissa, tietoliikenteen tukiasemien virtalähteissä ja lääketieteellisten laitteiden virtalähteissä. Eri sovellukset asettavat erilaisia vaatimuksia sähköiselle suorituskyvylle, turvallisuusstandardeille ja ympäristöön sopeutumiselle. Esimerkiksi lääketieteelliset laitteet vaativat alhaisen vuotovirran ja korkean eristystason, kun taas autojen virtalähteet vaativat laajat lämpötila-alueet ja tärinänkestävyyden. Osaava lähdevalmistaja voi räätälöidä sydämen tyypin, kierrosten lukumäärän, eristemateriaalilaadun ja tapin päätteen asiakkaan toiveiden mukaan. Tämä joustava valmistuskyky on keskeinen ero tavallisista kauppayrityksistä.
4. Laadunvalvonta ja yleiset vikatilat
Korkeataajuisen muuntajan laatu vaikuttaa suoraan koko tehonsyöttöjärjestelmän vakauteen ja käyttöikään. Yleisiä vikatiloja ovat sydämen kyllästyminen, joka aiheuttaa virran karkaamisen, eristeen rikkoutuminen, joka johtaa oikosulkuihin, ja liiallinen lämpötilan nousu korkean lämpövastuksen vuoksi. Ennen toimitusta muuntajille on suoritettava hipot (dielektrinen lujuus) -testaus, induktanssimittaus, kierrossuhteen tarkistus ja lämpötilan nousutestit. Edistyneet valmistajat käyttävät myös osittaista purkauksen havaitsemista ja ainetta rikkomatonta röntgensädetarkastusta paljastaakseen sisäiset prosessivirheet. Kattava laatujärjestelmä on pitkän aikavälin luotettavan toiminnan perusta.
5. Valintapisteet ja tekninen tuki
Muuntajaa valittaessa on ensin määriteltävä perusparametrit: toimintataajuus (joka määrittää sydänmateriaalin ja häviölaskennan), tehokapasiteetti (riippuen sydämen poikkileikkauspinta-alasta ja ikkunan pinta-alasta) ja eristyksen kestojännite (turvamääräysten määräämä). Lisäksi vuodon induktanssin ja hajautetun kapasitanssin välinen kompromissi vaatii usein iteratiivista optimointia. Hyvämaineisen lähdevalmistajan tekninen tiimi voi tarjota simulaatioon perustuvaa suunnitteluapua, joka auttaa asiakkaita nopeasti varmistamaan toteutettavuuden prototyyppivaiheen aikana ja lyhentää kehitysjaksoja.
6. Teollisuuden esteet ja teollisuusklusterien edut
Suurtaajuusmuuntajateollisuudessa on huomattavia teknisiä esteitä. Ydinmateriaalin käsittely, rullauskoneen tarkkuus, epoksihartsin koostumus ja kovettumisprofiilit vaikuttavat kaikki lopulliseen laatuun. Pätevä valmistaja tarvitsee tyypillisesti vuosien prosessitietoja saavuttaakseen korkean tuoton. Alueille, joilla on kypsä teollinen perusta ja hyvin kehittyneet toimitusketjut, on muodostunut muuntajavalmistusklustereita, jotka helpottavat teknistä vaihtoa, raaka-aineiden hankintaa ja logistiikan tehokkuutta – antavat loppupään asiakkaille enemmän valinnanvaraa.
7. Testausvalmiuksien arviointi ja hankintaneuvonta
Hinnan ja toimitusajan lisäksi ostajien tulee arvioida valmistajan testauskyky. Keskeisiä laitteita ovat korkeataajuiset LCR-mittarit, impedanssianalysaattorit, tehontestausalustat ja lämpökamerat. Nämä työkalut auttavat tunnistamaan mahdolliset ongelmat T&K:n aikana ja estämään laatuvaihteluita volyymituotannossa. Hyvämaineiset lähdevalmistajat julkaisevat usein testistandardinsa virallisissa asiakirjoissa asiakkaiden viitettä varten. Viime kädessä lopullinen valinta tulisi tehdä tietyn piiritopologian ja yleisten järjestelmävaatimusten perusteella.
8. Teknologiatrendit
Tällä hetkellä suurtaajuiset muuntajat ovat siirtymässä kohti pienentämistä, korkeampia toimintataajuuksia ja parempaa integraatiota. Tasomuuntajista, piirilevyihin upotetuista käämeistä ja magneettisesta integraatioteknologiasta on tulossa tutkimuskohteita. Nämä uudet teknologiat vaativat tarkempaa valmistusta ja edistävät myös ydin- ja eristemateriaalien innovointia. Tällaisia uusia tuotteita ottaessaan lähdevalmistajien on tehtävä tiivistä yhteistyötä tuotantoketjun alkupään materiaalitoimittajien ja loppupään energiainsinöörien kanssa ja toistettava suunnitelmia toistuvasti vastatakseen yhä tiukempiin markkinoiden tarpeisiin.
Tehoelektroniikan kriittisenä komponenttina, sen tekniset parametrit ja valmistusprosessitkorkeataajuiset muuntajatvaikuttaa suoraan järjestelmän yleiseen suorituskykyyn. Niiden toimintaperiaatteiden, ominaisuuksien ja valintakriteerien vankka ymmärtäminen auttaa insinöörejä tekemään tietoisia päätöksiä. Lähdevalmistajat, joilla on täyden ketjun ominaisuudet, vuosien kokemuksen ja täydellisen tukiinfrastruktuurin tukemana, voivat toimittaa vakaita ja luotettavia tuotteita monenlaisiin tehosovelluksiin. Teknologian kehittyessä magneettisten materiaalien ja prosessiinnovaatioiden edistyminen on edelleen perusta pitkän aikavälin menestykselle tällä alalla.
