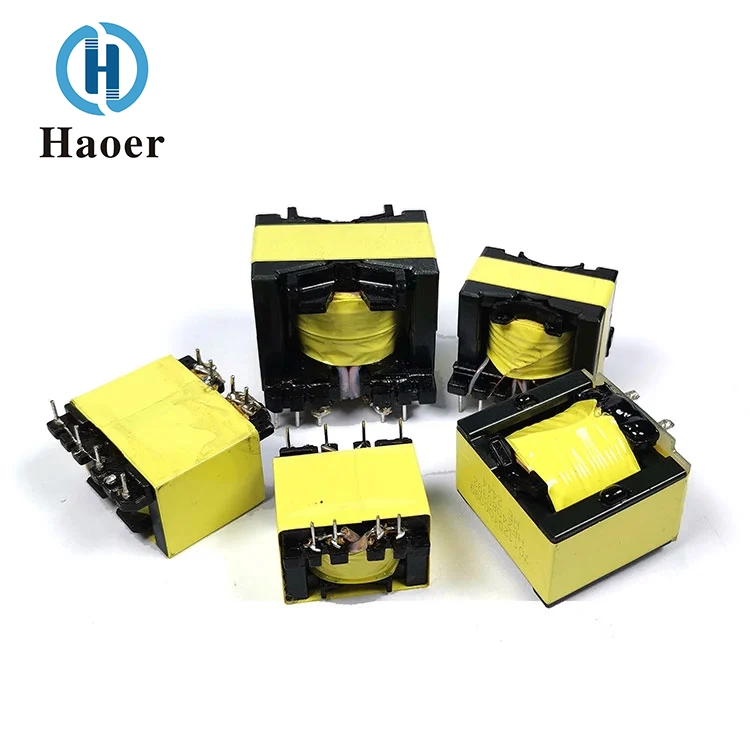

Korkeataajuiset muuntajatovat komponentteja, jotka muuntavat vaihtojännitteen, virran ja ominaisimpedanssin. Kun vaihtovirta virtaa ensiökäämin läpi, rautasydämeen (tai magneettisydämeen) syntyy vaihtomagneettivuo, mikä indusoi toisiokäämiin käyttöjännitteen (tai virran).
Korkeataajuinen muuntaja koostuu muuntajan sydämestä (tai magneettisydämestä) ja sähkömagneettisesta kelasta. Sähkömagneettisessa käämissä on kaksi tai useampia käämiä. Kelaan asetettua käämiä kutsutaan ensiökäämiksi ja muita käämiä toisiokäämeiksi. Muuntajan magneettisydän sisältää sylinterimäisen magneettisydämen, RM-tyypin magneettisydämen, E-tyypin magneettisydämen, EC-, ETD- ja EER-tyypin magneettisydämen, EP-tyypin magneettisydämen, renkaanmuotoisen magneettisydämen, PQ-tyypin magneettisydämen jne. Mikä vaikutus näillä magneettisydämillä on muuntajan toimintaan? Seuraava voi tarjota yksityiskohtaisen analyysin.
Runko ja käämit ovat pohjimmiltaan kapseloituja magneettisydämellä, mikä johtaa erinomaiseen varsinaiseen EMI-suojausvaikutukseen; tölkkityyppisten magneettiytimien tekniset tiedot ovat kaikki IEC-standardien mukaisia, ja niillä on hyvä vaihdettavuus tuotannon aikana; se voi tarjota yksinkertaisen kehyksen tyypin (ilman pin-asennusta) ja PCB-levyn asennuskehystyyppiä (pinnillä); tölkin muodon suunnittelusta johtuen se maksaa enemmän kuin muiden tyyppien saman spesifikaation omaavat magneettiytimet; muotonsa vuoksi se ei edistä lämpöputkien lämmönpoistoa, joten se ei sovellu käytettäväksi tehomuuntajissa ja induktoreissa, joissa on suuri teho.
Sylinterimäiseen tyyppiin verrattuna lieriömäisen tyypin kaksi symmetristä sivua on poistettu. Tämä rakenne on edullisempi lämpöputkien jäähdytykseen ja suurikokoisten johtojen löytämiseen; verrattuna lieriömäiseen tyyppiin, se säästää noin 40% asennustilasta; kehys voi olla joko neulan muotoinen tai neula-inserttityyppinen; se voidaan asentaa rautakiinnikkeiden parilla; RM-tyyppinen magneettisydän voidaan tehdä litteäksi (sopii virtatasomuuntajille tai magneettisydämen suoraan koottavaksi piirilevyn virtalähdepiiriin, joka on jo suunniteltu käämityksellä); vaikka suojausvaikutus ei ole yhtä hyvä kuin lieriömäisen tyypin, se on silti hyödyllinen.
Tämän tyyppisen magneettisydämen rakenne on lähellä E-tyypin ja tölkkityypin rakennetta. Kuten E-tyyppinen magneettisydän, ne tarjoavat riittävästi tilaa suurille poikkileikkauksille johtimien sopimiseen (sopii hakkuriteholähteiden matalajännitteisen suurvirran nykytrendiin); tällä magneettisydämen muodolla on myös hyvä lämmönpoisto lämpöputken läpi; koska keskipylväs on lieriömäinen verrattuna saman poikkileikkauksen omaavaan suorakaiteen muotoiseen pylvääseen, yksikierroskäämin pituus pienenee 11 %, mikä johtaa 11 % pienempään kuparihäviöön ja mahdollistaa myös magneettisydämen suuremman tehon; lisäksi lieriömäinen keskipilari estää myös käämityskaapelin eristeen vaurioitumisen turvallisuusvaaran käämityksen aikana suorakaiteen muotoisen keskipilarin terävien kulmien vuoksi.

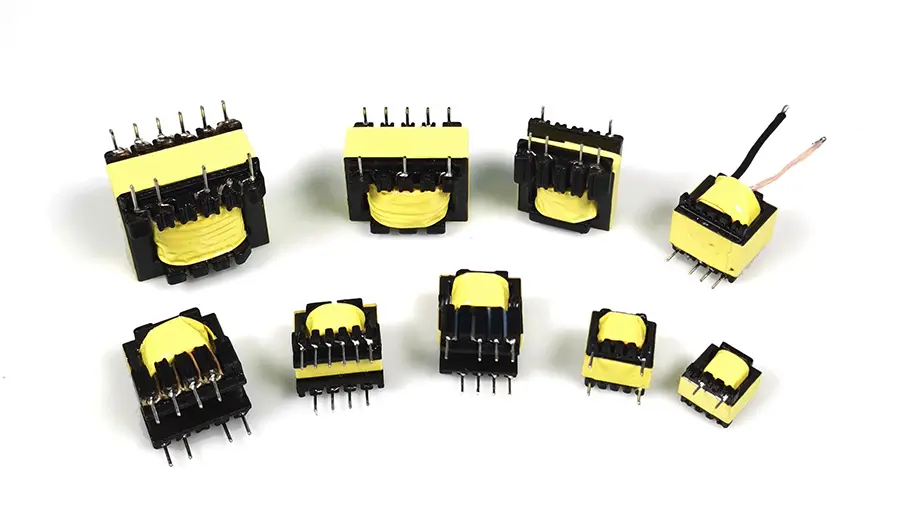

E-tyypin magneettiytimien hinta on paljon alhaisempi. Käämitys- ja kokoonpanoprosessi on hyvin yksinkertainen. Tämän tyyppinen magneettinen ydin on tällä hetkellä muodoltaan yleisimmin käytetty. Sen haittapuoli on kuitenkin se, että se ei pysty tarjoamaan omaa suojausta. E-tyyppiset magneettiytimet voidaan asentaa eri suuntiin ja niitä voidaan käyttää sarjassa suuremman lähtötehon saavuttamiseksi. Nämä magneettiytimet voidaan valmistaa litteäksi (joka on nykyään erittäin suosittu magneettisydämen muoto tasomaisissa muuntajissa); ne voivat myös tarjota pinttömiä ja pin-tyyppisiä kehyksiä; Erinomaisen lämpöputken jäähdytyksen ja sarjakäytön ansiosta useimmat suuritehoiset kelat ja muuntajat käyttävät tämäntyyppistä magneettisydämeä.
EP-tyyppisen magneettisydämen rengasmainen keskipylväs on rakenteeltaan kolmiulotteinen. Piirilevyä koskettavaa takapäätä lukuun ottamatta käämitys on täysin suljettu, mikä johtaa erinomaiseen suojaukseen. Tämä ainutlaatuinen muoto minimoi pintaan muodostuvan ilmaraon vaikutuksen kahden magneettisydämen kokoonpanon aikana ja tarjoaa suuremman tilavuuden ja korkeamman kokonaistilankäyttösuhteen.
Valmistajille renkaan muotoinen magneettisydän on edullisin. Erilaisten magneettiytimien joukossa näiden kahden välillä, sillä on alhaisimmat kustannukset; rungon käytön vuoksi lisä- ja kokoonpanokustannukset ovat nolla; tarvittaessa se voidaan käämittää kelauskoneella; sen suojaus on erittäin hyvä.
PQ-tyyppinen magneettisydän on suunniteltu erityisesti hakkuriteholähteissä käytettäviä keloja ja muuntajia varten. PQ-muodon muotoilu parantaa magneettisydämen tilavuuden, pinta-alan ja käämin kokonaispinta-alan välistä suhdetta; tällainen rakenne mahdollistaa suurimman induktanssin ja suurimman käämialueen vähiten magneettisella ytimellä; tämä rakenne mahdollistaa suurimman lähtötehon saavuttamisen pienimmällä muuntajan tilavuudella ja nettopainolla samalla kun se vie vähiten PCB-asennustilaa; se voidaan kiinnittää paikoilleen rautapuristimilla; Tämä kohtuullinen muotoilu tekee myös magneettisydämen magneettisen polun poikkileikkauksesta tasaisemman, joten tämän tyyppinen magneettisydänrakenne vähentää myös työpisteiden määrää verrattuna muihin magneettisydämiin yleisessä suunnittelussa.
