Elektroniikkatekniikan alalla muuntajat, jotka ovat sähköenergian muuntamisen ja signaalinsiirron ydinkomponentteja, niiden suorituskykyominaisuudet määräävät suoraan piirijärjestelmien tehokkuuden ja luotettavuuden. Toimintataajuusominaisuuksien perusteella muuntajat voidaan luokitella kahteen päätyyppiin: korkeataajuisiin ja matalataajuisiin. Näillä kahdella tyypillä on merkittäviä eroja materiaalien valinnassa, rakennesuunnittelussa ja suunnittelusovelluksissa, millä on syvällinen vaikutus nykyaikaisten elektronisten laitteiden suorituskyvyn optimointiin ja järjestelmäintegraatioon.

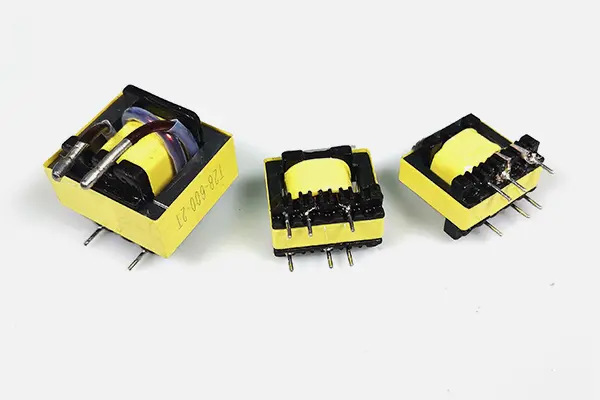

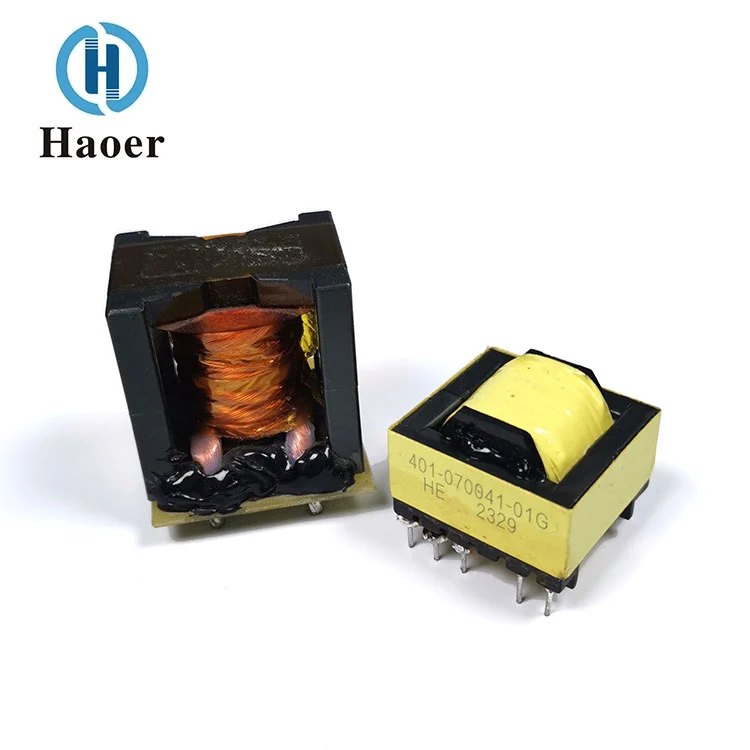

Suurtaajuusmuuntajien toimintataajuusalue ulottuu tyypillisesti kilohertseistä megahertseihin, ja niiden magneettisten ydinmateriaalien valinnassa noudatetaan suurtaajuushäviöiden minimoimisen periaatetta. Ferriittimateriaalit, joilla on ainutlaatuinen spinellikiderakenne, osoittavat erinomaisen magneettisen läpäisevyyden ja alhaiset pyörrevirtahäviöt korkeataajuisissa olosuhteissa, mikä tekee niistä suositellun materiaalin suurtaajuusmuuntajille. Lisäksi optimoidut amorfisen metalliseoksen magneettiytimet, jotka rikkovat atomien pitkän kantaman järjestyneen järjestelyn, vähentävät hystereesihäviön alle kymmenesosaan perinteisten materiaalien vastaavasta ja soveltuvat erityisen hyvin GHz-tason ultrakorkeataajuisiin sovelluksiin. Näiden materiaalien pehmeiden magneettisten ominaisuuksien ja korkeataajuisten vasteominaisuuksien yhdistelmä mahdollistaa suurtaajuisten muuntajien läpimurtosovelluksia hakkuriteholähteissä, radiotaajuuspiireissä ja muilla aloilla.
Matalataajuiset muuntajat pysyvät tehotaajuusalueella (50/60Hz), ja niiden magneettiset ydinmateriaalit ovat kehittyneet piiteräslevyteknologian ytimenä. Kylmävalssausprosessilla muodostetut (110)-raesuuntaiset piiteräslevyt voivat saavuttaa magneettisen läpäisevyyden lähellä teoreettista rajaa tehotaajuusolosuhteissa. Laminoitu rakenne estää tehokkaasti pyörrevirran polun pitäen ydinhäviön teollisella tasolla 0,5-2,0 W/kg. Vaikka häviö kasvaa eksponentiaalisesti suurtaajuusalueella, se säilyttää silti korvaamattoman asemansa suurten tehomuuntajien alalla, jolloin yhden yksikön kapasiteetti saavuttaa MVA-tason.
Korkeataajuisten muuntajien tilavuusetu johtuu Faradayn sähkömagneettisen induktiolain taajuusvaikutuksesta. Toimintataajuuden kasvaessa saman magneettivuon tiheyden ylläpitämiseen tarvittava magneettisydämen poikkileikkausala pienenee kääntäen verrannollisesti kelan kierrosten lukumäärään. Kokeelliset tiedot osoittavat, että kun taajuutta nostetaan 50 Hz:stä 100 kHz:iin, muuntajan tilavuus voidaan pienentää 1/200:aan alkuperäisestä. Tämä ominaisuus on erityisen tärkeä kannettavissa laitteissa, kuten matkapuhelinlatureissa olevissa suurtaajuusmuuntajissa, joiden tilavuus on vain 5 % saman tehon matalataajuisista muuntajista. Tehokkuuden kannalta suurtaajuusmuuntajat voivat saavuttaa yli 90 % muunnostehokkuuden tyypillisissä kuormitusolosuhteissa optimoimalla magneettisydänhäviön ja kuparihäviön suhdetta. Perinteisiin matalataajuisiin muuntajiin verrattuna tämä hyötysuhde paranee 10-15 prosenttiyksikköä.
Matalataajuisten muuntajien tilavuusominaisuudet liittyvät läheisesti niiden käyttöskenaarioihin. Voimansiirron alalla suurilla öljyllä upotetuilla muuntajilla, joiden yksivaiheinen kapasiteetti on jopa 800 MVA, sydämen halkaisija on yli 3 metriä. Tämä tilavuusasteikko on perusta sähköverkon vakaan toiminnan ylläpitämiselle. Tehokkuuden kannalta, vaikka täyskuormitushyötysuhde voi nousta yli 98 %:iin, osakuormitusolosuhteissa tyhjäkäyntihäviön osuus kasvaa merkittävästi, jolloin kokonaishyötysuhde on vain 85 %, mikä korostaa kuormituksen mukautuvuuden suunnittelun haastetta.
Suurtaajuisten muuntajien käyttöympäristössä on monipuoliset ominaisuudet: Hakkuriteholähteiden alalla niiden korkeataajuinen ominaisuus vähentää merkittävästi virtalähteen tilavuutta ja painoa, mikä edistää kannettavien tietokoneiden sovittimien kehitystä kohti keveyttä ja ohutta; viestintätukiasemissa pulssimuuntajat mahdollistavat digitaalisten signaalien nopean eristyslähetyksen; sähkömagneettisen lämmityksen alalla korkeataajuisen induktiolämmitystehon hyötysuhde ylittää 95 %, mikä mullistaa perinteisen vastuslämmitystilan. Erityisen huomionarvoinen on sähköajoneuvojen latausasemien ala, jossa korkeataajuisten muuntajien ja piikarbidikomponenttien yhteiskäyttö mahdollistaa latausmoduulin tehotiheyden nousemisen yli 50 W/in³.
Matalataajuiset muuntajat muodostavat vankan perustan energiainfrastruktuurille: Älyverkossa jakelumuuntajat, jotka ovat "viimeisen kymmenen kilometrin pääsolmu", suorittavat kaksi toimintoa: jännitteen muunnos ja sähkön laadun valvonta; rautatieliikenteen alalla 25kV/1500V vetomuuntajat täyttävät erityisen rakenteellisen suunnittelun ansiosta lämpöstabiilisuusvaatimukset suurissa virtavaikutuksissa; uudessa energiaverkkoliitäntäjärjestelmässä matalataajuisilla muuntajilla saadaan aikaan joustavat kytkennät aurinkosähköinvertterien ja verkon välille, ja niiden kyllästymisenestokyky takaa vakaan toiminnan heikoissa verkkoolosuhteissa.
Suurtaajuisten muuntajien aiheuttamat sähkömagneettisen yhteensopivuuden ongelmat ovat luonteeltaan kaksijakoisia: niiden toimintataajuusalue (alle 30 MHz) osuu yhteen elektronisten laitteiden herkän taajuuskaistan kanssa, mikä aiheuttaa merkittävän säteilyhäiriön riskin. Kolmiulotteisen sähkömagneettisen simuloinnin avulla magneettisen ydinrakenteen optimoimiseksi hajakapasitanssia voidaan vähentää 60 %; käyttämällä nanokiteistä magneettista suojakerrosteknologiaa, vuotovuon tiheyttä voidaan säätää alle 0,5 mT. Vastaanottopäässä yhteismuotoinduktoreista ja X-kondensaattoreista koostuva EMI-suodatusverkko voi saavuttaa yli 30 dB:n häiriönvaimennusvaikutuksen johtuville häiriöille.
Matalataajuisten muuntajien sähkömagneettinen yhteensopivuusongelmat ilmenevät pääasiassa johtuvina häiriöinä: Tehotaajuusmagneettikenttä (50/60Hz) voi vaikuttaa tarkkuusinstrumentteihin magneettikytkennän kautta. Polomimetalliseossuojauksen käyttäminen voi vähentää magneettikenttää Maan magneettikentän tasolle. Lääketieteellisissä laitteissa ， kaksoiskäämin balansoidun rakenteen ansiosta muuntajan vuodon induktanssi voi olla alle 1 μH，, mikä tehokkaasti vaimentaa tehotaajuuden yhteismoodihäiriöitä. On syytä huomata, että älyverkon epälineaariset kuormat johtavat matalataajuisten muuntajien harmonisten häviöiden lisääntymiseen, mikä saa aikaan magneettisten ydinmateriaalien kehittämisen kohti nanokiteisiä metalliseoksia.
Teknologinen kehitys ja järjestelmäintegraatiotrendit
Korkeataajuiset muuntajat ovat kehittymässä kohti korkeampaa tehotiheyttä ja laajempia käyttölämpötila-alueita. Galliumnitridilaitteiden integrointi tasomuuntajateknologiaan on mahdollistanut kytkentätehomoduulien tehotiheyden ylittämisen 100 W/cm³. Sähköajoneuvojen alalla 800 V:n alustalatausjärjestelmä edellyttää muuntajilta yli 10 kV eristyslujuutta, mikä edistää kalvokondensaattorikomposiittieristysteknologian läpimurtoa.
Matalataajuisten muuntajien kentällä painopiste on älykkään verkon vaatimuksissa. Asentamalla optisia virtaantureita ja älykkäitä lämpötilansäätöyksiköitä saavutetaan muuntajan tilan reaaliaikainen valvonta. Uuden energian integroinnin skenaariossa otetaan käyttöön monikäämitys jaettu muuntaja, joka voi samanaikaisesti täyttää aurinkosähkön, energian varastoinnin ja latauspaalujen usean lähteen integrointivaatimukset, mikä lisää jakeluverkon joustavuutta.
Tämä eriytetty teknologinen lähestymistapa pohjimmiltaan heijastaa tehoelektroniikkatekniikan väistämätöntä suuntausta kohti korkeampia taajuuksia ja suurempaa älykkyyttä. Suurtaajuiset muuntajat ja matalataajuiset muuntajat eivät ole vain korvikkeita, vaan pikemminkin toisiaan täydentäviä ratkaisuja, jotka on muodostettu eri aika- ja tilamittakaavassa. Tulevaisuudessa laajakaistaisten laitteiden laajan käyttöönoton ja tekoälyalgoritmien integroinnin myötä muuntajatekniikka synnyttää innovatiivisempia sovelluksia sähkömagneettisen energian muuntamisen ja tiedonkäsittelyn risteyksessä.
