Tehoelektroniikkatekniikan, uuden energiateknologian ja viestintätekniikan nopean kehityksen myötä suurtaajuusmuuntajien sovellusskenaariot ovat laajentuneet jatkuvasti. Ne ovat laajentuneet perinteisestä kytkentävirtalähdekentästä useisiin huippuluokan kenttiin, kuten tekoälyn palvelinkeskuksiin, uuteen energiaan, 5G-viestintään ja ajoneuvoon asennettavaan elektroniikkaan. Niiden ydinetujen miniatyrisointi, korkea hyötysuhde ja nopea reagointi ovat tehneet niistä välttämättömiä ydinkomponentteja erilaisissa tehokkaissa energian muunnosjärjestelmissä. Samaan aikaan järkevä valinta ja oikea käyttö ovat myös ratkaisevan tärkeitä niiden suorituskyvyn täyden hyödyntämisen ja käyttöiän pidentämisen kannalta.
Hakkurivirtalähteiden alalla korkeataajuiset muuntajat ovat ydinkomponentteja, ja niitä käytetään laajasti laitteissa, kuten tietokoneiden/matkapuhelinten latureissa, palvelinvirtalähteissä ja LED-ajovirtalähteissä. Korkeataajuisen toiminnan ansiosta muuntajien tilavuutta ja painoa voidaan merkittävästi vähentää, tehotiheyttä voidaan lisätä sekä kuparihävikkiä ja rautahäviöitä pienentää. Hyötysuhde voi tyypillisesti olla yli 90 %, mikä täyttää täydellisesti kannettavien elektronisten laitteiden ja pienikokoisten virtalähteiden vaatimukset. Esimerkiksi matkapuhelinlaturien miniatyrisointi johtuu pääasiassa suurtaajuusmuuntajien käytöstä, jotka nostavat toimintataajuuden useisiin kymmeniin kHz tai jopa MHz tasoihin, mikä pienentää merkittävästi laturin kokoa ja tekee siitä kannettavamman.

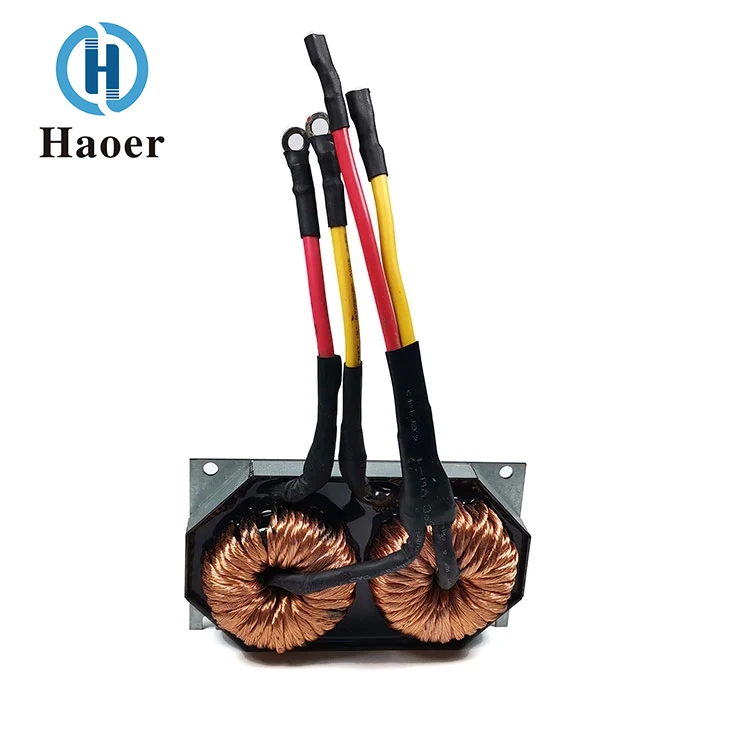

Uuden energian ja tehoelektroniikan alat ovat tärkeitä sovellusskenaarioita suurtaajuusmuuntajille, mukaan lukien pääasiassa aurinkosähköinvertterit ja sähköajoneuvojen latausasemat. Aurinkosähköinverttereissä suurtaajuisia muuntajia käytetään sähköisen eristyksen ja jännitteen nostamiseen, jolloin aurinkopaneelien tasavirtasähkö muunnetaan verkkoon kytkettäväksi vaihtovirtasähköksi. Niiden miniatyrisoinnin ja keveyden edut sopivat hajautettujen aurinkosähkövoimaloiden asennusvaatimuksiin. Sähköajoneuvojen latausasemissa DC-DC-muunnosmoduulissa käytetään suurtaajuisia muuntajia korkeajänniteeristyksen saavuttamiseksi (kuten 400V-800V), jotka täyttävät ajoneuvoon asennetun ympäristön tiukat tilavuuden, painon ja tehokkuuden vaatimukset ja auttavat parantamaan sähköajoneuvojen lataustehokkuutta.
Viestintä- ja elektroniikkalaitteiden alalla suurtaajuisia muuntajia käytetään pääasiassa RF-piireissä ja DC-DC-moduuleissa, kuten tukiasemavahvistimien impedanssisovituksessa ja signaalin eristyksessä sekä 5G-laitteiden ja optisten moduulien virtalähteenä. Koska korkeataajuiset muuntajat pystyvät tehokkaasti vaimentamaan yhteistilan kohinaa ja varmistamaan signaalin eheyden, ne voivat täyttää 5G-viestinnän kehitysvaatimukset korkeataajuuksille ja miniatyrisoinnille, mikä takaa viestintälaitteiden vakaan toiminnan. Lisäksi AI-palvelinkeskuksissa korkeataajuiset muuntajat, jotka ovat puolijohdemuuntajien ydinkomponentti, tukevat suuritehoisten virtalähdearkkitehtuurien kehitystä lyhentäen merkittävästi virtalähdelinkkiä ja parantaen virransyötön tehokkuutta, tarjoten luotettavaa tehotukea tekoälylaitteiden vakaalle toiminnalle.
Käytön aikana on huomioitava seuraavat seikat toimintahäiriöiden välttämiseksi ja käyttöiän pidentämiseksi:
1. Hallitse tiukasti työparametreja. Älä ylitä käytön nimellisjännitettä ja -virtaa. Vältä magneettisydämen kyllästymistä ja äkillistä virran kasvua, mikä voi aiheuttaa ylikuumenemista ja palamista;
2. Varmista, että toimintataajuus on suunnitellulla alueella. Taajuuden lasku voi johtaa magneettisydämen kyllästymiseen, kun taas taajuuden kasvu voimistaa rautahäviötä ja käämien suurtaajuista häviötä;
3. Suorita lämpötilan valvonta varmistaaksesi, että käyttölämpötila on eristysjärjestelmän rajan alapuolella, välttäen eristysmateriaalien ikääntymistä;
4. Estä tasavirran bias. Vältä täyssilta- ja puolisiltapiireissä piirisuunnittelun tai ohjausstrategioiden avulla epäsymmetrisen käyttöjännitteen aiheuttamaa magneettisydämen kyllästymistä;
5. Kiinnitä huomiota ympäristönsuojeluun. Vältä kosteutta, sähköä johtavaa pölyä ja syövyttäviä kemiallisia aineita. Ennen käyttöä pitkäaikaisen varastoinnin jälkeen voit vanhentaa matalassa lämpötilassa tai ladata asteittain jännitettä suorituskyvyn vakauttamiseksi.
Lisäksi suurtaajuusmuuntajien asennus ja käsittely vaativat myös erityistä huomiota: asennuksen aikana ne on kiinnitettävä tiukasti, jotta estetään kelojen kuluminen tai nastojen rikkoutuminen tärinästä; käämityksen aikana eristysetäisyys on varmistettava turvallisuusmääräysten mukaisesti; tyhjiökyllästyskäsittely voi parantaa mekaanista lujuutta, parantaa lämmönpoistoa ja kosteudenkestävää suorituskykyä; nastoja juotettaessa vältä ylikuumenemista, jotta juote ei pääse tunkeutumaan keloihin tai polttaisi eristekerrosta. Testaus- ja todentamisprosessissa on tarpeen keskittyä induktanssin, vuotoinduktanssin, kierrossuhteen, eristyksen kestojännitteen jne.
