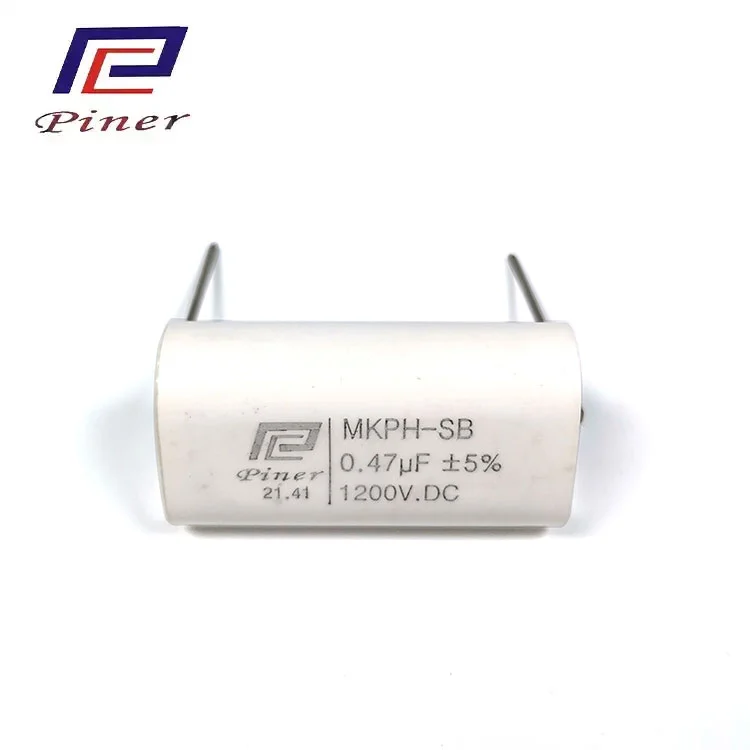

A Järjestelmän kytkentämoduulin kondensaattoriSillä on tärkeä rooli tehon muuntamisessa hallitsemalla sähköenergiaa kytkentäpiireissä, vähentämällä jännitteen vaihteluita ja tukemalla vakaata toimintaa vaihtuvissa kuormissa. Kun hakkuriteholähteet tulevat yhä tärkeämmiksi aurinkosähköinverttereissä, energian varastointijärjestelmissä, sähköajoneuvojen latauslaitteissa ja teollisuuden ohjausjärjestelmissä, kondensaattorien valinnasta on tullut keskeinen näkökohta tehotehokkuuden ja piirien suunnittelussa.
Hakkuriteholähteet säätelevät sähkötehoa kytkemällä puolijohdelaitteita nopeasti päälle ja pois. Tämä prosessi mahdollistaa tehokkaan energian muuntamisen, mutta se tuottaa myös jännitteen ja virran aaltoilua, jota ympäröivän piirin on hallittava.
Kondensaattorit varastoivat ja vapauttavat sähköenergiaa kytkentäjaksojen aikana, auttaen tasaamaan tasajännitettä, suodattamaan ei-toivottuja sähkökomponentteja ja vähentämään vaihteluja tehovaiheessa. Niiden suorituskyky vaikuttaa aaltoilujännitteeseen, transienttivasteeseen, sähkömagneettisiin häiriöihin ja muiden elektronisten komponenttien toimintaolosuhteisiin.
Kondensaattorin panos riippuu sen sijainnista piirissä. Tulokondensaattorit auttavat hallitsemaan jännitteen vaihteluita tehovaiheessa, kun taas lähtökondensaattorit tasoittavat kuormaan toimitettua muunnettua jännitettä. Resonanssi- tai snubber-piireissä käytetyt kondensaattorit suorittavat erilaisia toimintoja, mukaan lukien kytkentäsiirtymien tukeminen ja piirien käyttäytymisen ohjaaminen.
Kondensaattorin valinta koskee muutakin kuin nimelliskapasitanssia ja nimellisjännitettä. Vastaava sarjaresistanssi (ESR), vastaava sarjainduktanssi (ESL), dielektrinen häviö, aaltoiluvirtakyky ja käyttölämpötila voivat kaikki vaikuttaa suorituskykyyn.
ESR myötävaikuttaa resistiivisiin häviöihin, kun aaltoiluvirta kulkee kondensaattorin läpi. Yksinkertaistetussa resistiivisessä mallissa siihen liittyvä tehohäviö voidaan ilmaista muodossa P = I² × ESR, missä I edustaa tehollista aaltoiluvirtaa. Alempi ESR voi vähentää tätä häviökomponenttia, vaikka todellinen suorituskyky riippuu myös taajuudesta, lämpötilasta, rakenteesta ja piirin olosuhteista.
ESL vaikuttaa suurtaajuiseen impedanssiin ja transienttikäyttäytymiseen, kun taas dielektriset ominaisuudet vaikuttavat energian hajaantumiseen toistuvien lataus- ja purkausjaksojen aikana. Myös lämpötila ja sähköjännitys vaikuttavat käyttöikään. Sopivien ominaisuuksien valinta käyttötaajuudelle ja virtaprofiilille voi siksi auttaa tasapainottamaan muunnostehokkuutta, lämpötehoa ja pitkäaikaista vakautta.
A Järjestelmän kytkentämoduulin kondensaattorivoivat palvella erilaisia toimintoja tehotopologian ja piirin sijainnin mukaan. LLC-resonanssimuuntimissa kondensaattorit ovat osa resonanssiverkkoa induktiivisten elementtien rinnalla. Niiden sähköiset ominaisuudet vaikuttavat resonanssitaajuuteen ja olosuhteisiin, joissa energia siirtyy muuntimen läpi.
Vaihesiirretyissä täyssiltamuuntimissa (PSFB) kondensaattorit voivat tukea tulosuodatusta, lähdön tasoitusta tai muita piiritoimintoja. Vaadittu kapasitanssi, jänniteluokitus, aaltoiluvirran kyky ja dielektriset ominaisuudet vaihtelevat aiotun roolin mukaan.
Aurinkosähkö- ja energian varastoinverttereissä DC-välipiirikondensaattorit auttavat stabiloimaan DC-väliväylän muunnosvaiheiden välillä. Sähköajoneuvojen latauslaitteissa ja tietoliikenteen tukiasemien virtalähteissä kondensaattorit tukevat suodatusta ja transienttihallintaa vaihtelevilla käyttökuormilla. Teollisuuden ohjausjärjestelmissä käytetään myös kondensaattoreita ylläpitämään sopivia sähköolosuhteita tehonmuunto- ja ohjauspiireissä.
Sähköinen suorituskyky riippuu materiaalin ominaisuuksista, komponenttien rakenteesta, valmistuksen johdonmukaisuudesta ja tarkastusprosesseista. Kalvokondensaattorien tuotanto voi sisältää kalvon käämityksen, päätypinnan metalloinnin, kapseloinnin, merkinnän ja sähkötestauksen. Jokainen vaihe vaikuttaa valmiin komponentin fyysisiin ja sähköisiin ominaisuuksiin.
Guangdong Haoer Electronics Co., Ltd. ja sen sisaryhtiö Foshan Pin'er Electronics Co., Ltd. toimivat asiaan liittyvillä elektroniikkakomponenttien aloilla. Haoer keskittyy suurtaajuusmuuntajiin, suodattimiin ja induktoreihin, kun taas Pin'er on erikoistunut kalvokondensaattoreihin ja teollisuuskondensaattoreihin. Heidän dokumentoituihin tuotantolaitteisiinsa kuuluvat metallointikoneet, epoksihartsin sekoitus- ja valulaitteet, lasermerkintäjärjestelmät ja kondensaattoritestaajat.
Sähkötarkastuksella voidaan arvioida kapasitanssia, kestojännitettä, eristystä ja häviöominaisuuksia. Myös saapuvan materiaalin tarkastus ja lähtevän tuotteen tarkastus ovat osa dokumentoitua laadunvalvontaprosessia. Nämä toimenpiteet ovat olennaisia tuotannon yhtenäisyyden ylläpitämiseksi, erityisesti vaativissa tehonmuunnossovelluksissa käytettävien komponenttien osalta.
Tehon tehokkuuden parantaminen edellyttää koordinoitua suunnittelua koko muunnospiirissä. Insinöörit arvioivat tyypillisesti kytkentätaajuutta, kuormitusprofiilia, aaltoiluvirtaa, lämpöolosuhteita, komponenttien sijoittelua ja toisiinsa kytkettyjen komponenttien sähköisiä ominaisuuksia. Pelkkä kapasitanssin lisääminen ei välttämättä paranna tehokkuutta, koska koko, häviöt, transienttivaste ja piirin vakaus on tarkasteltava yhdessä.
Järjestelmän kytkentämoduulikondensaattori tulisi siksi arvioida sen sähköisen toiminnon perusteella, ei eristettynä komponenttina. LLC- tai PSFB-topologioita käyttävissä järjestelmissä kondensaattorin valinta ja piirisimulaatio voivat auttaa arvioimaan resonanssikäyttäytymistä, sähköistä jännitystä ja odotettuja käyttöolosuhteita ennen prototyypin validointia.
Koska tehoelektroniikka palvelee edelleen uusiutuvaa energiaa, liikennettä, tietoliikennettä ja teollisuusautomaatiota, kondensaattorien suunnittelu on edelleen tiiviisti yhteydessä energian muunnostehoon. Dielektristen materiaalien, sähköisten parametrien, piiritopologian ja käyttöolosuhteiden välisen vuorovaikutuksen ymmärtäminen tarjoaa käytännön perustan arvioida, kuinkaJärjestelmän kytkentämoduulin kondensaattoriedistää tehokkuutta.
