Monet ihmiset uskovat sen virheellisestikytkentävirtalähteitäja perinteiset tehomuuntajat ovat samat, koska molemmat muuntavat 220 V AC:n matalajännitteiseksi tasajännitteeksi. Ne eroavat kuitenkin huomattavasti toimintaperiaatteen, suorituskyvyn ja sovelluksen osalta.
Perinteinen tehomuuntaja (lineaarinen virtalähde): Se toimii suoraan 50/60 Hz verkkotaajuudella. Jännite muunnetaan sähkömagneettisen induktion kautta rautasydämen ja kuparikäämien avulla. Alennettu vaihtovirta tasataan ja suodatetaan DC:n tuottamiseksi.

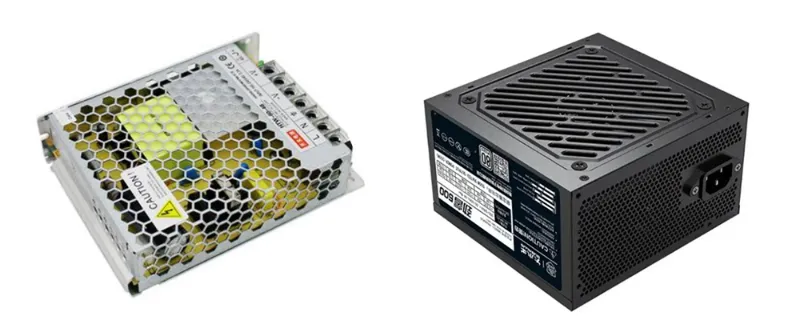

Hakkurivirtalähde: Se tasaa ensin AC-tulon DC:ksi ja käyttää sitten suurtaajuista kytkentätransistoria (kymmeniä kHz - useita MHz) pilkkomaan tasavirran suurtaajuisiksi pulsseiksi. Nämä pulssit kulkevat suurtaajuisen muuntajan läpi jännitteen muuntamista varten, ja lopuksi tasasuunnataan ja suodatetaan antamaan vakaa DC. Korkea toimintataajuus pienentää suuresti muuntajan sydämen kokoa ja painoa.
Samalla lähtöteholla perinteinen muuntaja on 5-10 kertaa suurempi ja painavampi kuin hakkuriteholähde. Esimerkiksi 100 VA:n perinteinen muuntaja voi painaa yli 500 grammaa, kun taas vastaava tehoinen hakkuriteholähde painaa tyypillisesti kymmeniä grammaa.
Perinteisten muuntajien hyötysuhde on 60–80 %, ja loppuenergia häviää lämpönä. Hakkuriteholähteet saavuttavat yleensä yli 85 %:n hyötysuhteen ja hyvin suunnitelluilla yksiköillä jopa 95 %. Näin ollen virtalähteiden vaihtaminen tuottaa vähemmän lämpöä ja säästää enemmän energiaa.
Perinteiset muuntajat eivät tuota suurtaajuista kytkentäkohinaa. Niiden lähtöaaltomuoto on tasainen, ja sähkömagneettiset häiriöt (EMI) ovat hyvin pieniä. Tämä tekee niistä sopivia puhdasta tehoa vaativiin sovelluksiin, kuten korkealaatuisiin ääni- ja tarkkuusmittausinstrumentteihin.
Hakkurivirtalähteetaiheuttavat jonkin verran EMI- ja lähdön aaltoilua sisäisen korkeataajuisen kytkennän vuoksi. Hyvissä malleissa on suodatus ja suojaus häiriöiden hallitsemiseksi, mutta huonolaatuiset yksiköt voivat vaikuttaa haitallisesti lähellä oleviin langattomiin tai äänilaitteisiin.
Perinteiset muuntajat on tyypillisesti suunniteltu yhdelle nimellistulojännitteelle (esim. 220 V ±10 %). Vaihtaminen eri jännitestandardien välillä (esim. 110 V vs. 220 V) edellyttää muuntajan vaihtamista tai hanojen säätämistä. Hakkuriteholähteet käyttävät usein laajaa tuloaluetta (esim. 85 V–264 V), mikä tekee niistä yleiskäyttöisiä ja mukautuvampia.
Useimmat kulutuselektroniikkatuotteet – mukaan lukien puhelinlaturit, reititinsovittimet, kannettavien tietokoneiden virtalähteet, LED-ajurit ja televisiot – käyttävät nyt kytkentävirtalähteitä. Perinteiset muuntajat jäävät vain kapeisiin sovelluksiin, jotka vaativat vähän häiriöitä tai suurta luotettavuutta (esim. jotkin audiolaitteet, teolliset ohjaimet ja vanhempien laitteiden korjaukset).
Yhteenvetona,kytkentävirtalähteitätarjoavat erinomaisen tehokkuuden, koon, painon ja kustannukset verrattuna perinteisiin muuntajiin, ja niistä on tullut valtavirran tekniikka. Näiden erojen ymmärtäminen auttaa tunnistamaan oikein laitteen virtalähteen tyypin ja tekemään tietoisia valintoja oston tai korjauksen aikana.
-
