Piirisuunnittelussa induktorit ja muuntajat ovat erittäin mukautettavia magneettikomponentteja. Toisin kuin tavalliset valmiit osat, niiden suunnittelussa on otettava huomioon useita parametreja – induktanssi, toimintataajuus, teho, lämmönpoisto, tilarajoitteet ja sähkömagneettinen yhteensopivuus – sekä valmistuksen toteutettavuus asiakkaan erityisvaatimusten täyttämiseksi.

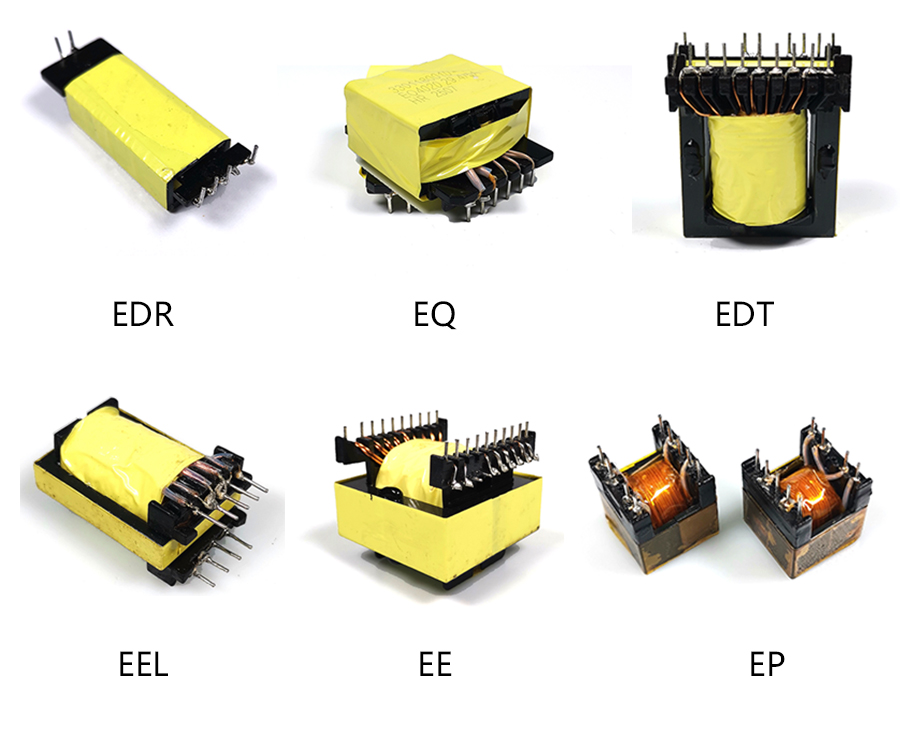

Magneettiydin on minkä tahansa induktorin tai muuntajan sydän. Sen materiaali ja geometria määräävät suoraan komponentin suorituskyvyn. Alla esittelemme yleisimpien ydinmuotojen tärkeimmät ominaisuudet ja tyypilliset sovellukset kokemuksemme perusteellaGuangdong Haoer Electronics Co., Ltd.ja Foshan Pin'er Electronics Co., Ltd.
1. E-ydin
Ominaisuudet: Runsaasti johtotilaa, helppo käämitys ja liitäntä; laaja taajuus- ja jännitealue, korkea lähtöteho, hyvä lämmönkestävyys.
Sovellukset: Ohjelmaohjatut kytkinvirtalähteet, LCD-näytön virtalähteet, suuritehoiset UPS-invertterit, tietokoneiden virtalähteet, energiansäästölamput.
2. Planar E Core
Ominaisuudet: Kompakti koko, sopii korkeille taajuuksille; ilmarako käämin yläosassa tiiviin kytkennän ja pienen häviön takaamiseksi. Häviö pienenee lämpötilan noustessa, mikä auttaa estämään ylikuumenemisen.
Käyttökohteet: Tehonmuuntajat ja kuristimet, DVD-virtalähteet, kameran salamat, viestintälaitteet ja muut pienet elektroniset laitteet.
3. EY-ydin
Ominaisuudet: Hyvä magneettisuojaus, pieni hajakapasitanssi, pieni siirtohäviö, korkea induktanssi, pieni vuotoinduktanssi, tasainen magneettikenttä. Puolassa on useita nastoja helpottaa monilähtömuuntajan suunnittelua.
Käyttökohteet: Laajakaistamuuntajat, induktorit, eristysmuuntajat, sovitusmuuntajat – käytetään laajalti ohjelmaohjatuissa kytkinliittimissä ja tarkkuuselektroniikkalaitteissa.
4. EQ Core
Ominaisuudet: Tarjoaa myös erinomaisen suojauksen, alhaisen hajautetun kapasitanssin, korkean induktanssin ja tasaisen kentän, joka sopii monilähtöisiin malleihin.
Käyttökohteet: Laajakaistamuuntajat, induktorit, eristysmuuntajat, kytkentävirtamuuntajat, elektroniset liitäntälaitteet.
5. ER Core
Ominaisuudet: Optimoitu kytkentäasento; pyöreä keskijalka helpottaa käämitystä ja tarjoaa enemmän käämitysaluetta, mikä mahdollistaa suuritehoiset, vähävuotoiset muuntajat.
Käyttökohteet: Hakkuriteholähteen muuntajat, pulssimuuntajat, elektroniset liitäntälaitteet.
6. ETD-ydin
Ominaisuudet: Pyöreä keskijalka helpottaa käämitystä ja suuri ikkuna-alue; hyvä tasapaino suuren tehon ja vähäisen vuodon välillä. Toimii myös hyvin kokoonpanokustannusten, turvallisuusvaatimusten, EMI-suojauksen ja standardoinnin osalta.
Käyttökohteet: Hakkurivirtalähteet, siirtomuuntajat, elektroniset liitäntälaitteet – käytetään kodinkoneissa, telekommunikaatiossa, valaistuksessa, toimistoautomaatiossa, armeijassa, OA-laitteissa, elektronisissa instrumenteissa ja ilmailussa.
7. EP-ydin
Ominaisuudet: Erinomainen magneettisuojaus, alhainen hajautettu kapasitanssi, pieni häviö, korkea induktanssi, pieni vuoto, tasainen kenttä; moninastainen puola tukee usean ulostulon malleja.
Sovellukset: Laajakaistamuuntajat, induktorit, eristysmuuntajat, sovitusmuuntajat – yleisiä ohjelma-ohjatuissa kytkimissä ja tarkkuuselektroniikassa.
8. EFD-ydin
Ominaisuudet: Matala lämpövastus, pieni häviö, suuri tehotiheys, laaja taajuusalue; kevyt, järkevä rakenne, sopii pinta-asennukseen.
Sovellukset: Pienet, mutta korkeat tehovaatimukset vaativat muuntajat, kuten tarkkuusinstrumentit, moduulivirtalähteet, tietokonepäätteiden lähdöt.
9. U-ydin
Ominaisuudet: Pieni impedanssipoikkeama, suuri lähtövirta, korkea induktanssi, tehokas harmonisten vaimennus.
Sovellukset: Common-mode-suodatusmuuntajat – käytetään laajalti väritelevisioissa, tietokoneissa, näytöissä ja muissa elektronisissa laitteissa.
10. P (Pot) -ydin
Ominaisuudet: Pieni koko, korkea impedanssi, helppo käämitys, hyvä tasapaino suojauksen ja lämmönpoiston välillä.
Sovellukset: Kantoaaltosuodattimet, erittäin herkät anturit, tehokkaat anturit, tehomuuntajat.
11. PQ Core
Ominaisuudet: Pieni häviö, alhainen lämpötilan nousu, hyvä melunsieto; kohtuullinen muoto, kattaa laajan tehoalueen (50W-1000W), säästää asennustilaa. Useita tappeja helpottaa käämitystä, alhaiset asennuskustannukset, helppo täyttää turvallisuusvaatimukset, mutta vaikeampi standardoida.
Käyttökohteet: Päätehomuuntajat, käyttömuuntajat, tasoituskuristimet, lisätehomuuntajat -- käytetään pääasiassa verkko-, tietoliikenne-, teholähteissä ja sähkölaitteissa.
12. PM Core
Ominaisuudet: Pieni vuotovirta, pieni häviö, suuri teho, pieni hajautettu kapasitanssi.
Käyttökohteet: Päämuuntajat, ohjainmuuntajat – käytetään usein ultraäänipuhdistuksessa, laserlaitteissa ja muissa suuritehoisissa sovelluksissa.
13. RM Core
Ominaisuudet: Erinomainen suojaus, voimakas häiriönesto, alhainen vuoto, alhainen hajautettu kapasitanssi; moninapainen puola mahdollistaa usean ulostulon ja tiheän asennuksen. Lämmön hajoaminen on kuitenkin suhteellisen heikkoa ja turvallisuusvaatimusten noudattamisesta aiheutuvat kustannukset ovat korkeammat.
Sovellukset: Aputehomuuntajat, käyttömuuntajat, laajakaistamuuntajat, kantoaaltosuodattimet, erittäin vakaat suodattimet – käytetään laajalti kantoaaltoviestinnässä, verkoissa, digitaalisissa piireissä, televisiossa ja elektronisissa instrumenteissa.
Loppuhuomautus
Yllä oleva kattaa kunkin ydinmuodon perusominaisuudet ja tyypilliset käyttötarkoitukset. Käytännössä lopullisessa valinnassa tulee huomioida myös toimintataajuus, tehotaso, jäähdytysolosuhteet ja budjetti. Tiimimme Guangdong Haoer Electronics Co., Ltd.:ssä ja Foshan Pin'er Electronics Co., Ltd.:ssä voi tarjota räätälöityjä ydin- ja magneettikomponenttiratkaisuja sinun sovelluksesi perusteella.
