Miksi Power Adapter EE -pystysuora suurtaajuusmuuntaja on välttämätön nykyaikaisille elektronisille virtalähteille

Nykyaikaisissa elektronisissa laitteissa tehokas tehonmuunnos on kriittinen vaatimus. Yksi tärkeimmistä komponenteista kytkentävirtalähteissä onPower Adapter EE Vertical High Frequency Transformer. Tämä komponentti varmistaa vakaan jännitteen muuntamisen, kompaktin rakenteen ja paremman energiatehokkuuden laitteille, kuten latureille, sovittimille, LED-ajureille ja viestintälaitteille.

Tässä artikkelissa tutkitaan, miten Power Adapter EE -pystysuora suurtaajuusmuuntaja toimii, sen rakenteellisia etuja, suunnittelunäkökohtia, sovelluksia ja kuinka valita oikea muuntaja projektiisi. Keskustelemme myös siitä, miksi valmistajat pitävätHaoerovat luotettuja kumppaneita tarjoamaan korkealaatuisia muuntajaratkaisuja nykyaikaiseen elektroniikkaan.

Sisällysluettelo

• 1. Mikä on EE-virtalähde, pystysuora suurtaajuusmuuntaja?
• 2. Kuinka suurtaajuusmuuntajat toimivat virtalähteissä
• 3. EE-pystymuuntajien tärkeimmät rakenteelliset ominaisuudet
• 4. EE-pystysuuntaisten suurtaajuusmuuntajien käytön edut
• 5. Tekniset tiedot ja suorituskykyparametrit
• 6. Yleiset sovellukset modernissa elektroniikassa
• 7. Oikean muuntajan valitseminen virtalähteille
• 8. Valmistuksen laatu ja luotettavuus
• 9. Korkeataajuusmuuntajateknologian tulevaisuuden trendit
• 10. FAQ

1. Mikä on EE-virtalähde, pystysuora suurtaajuusmuuntaja?

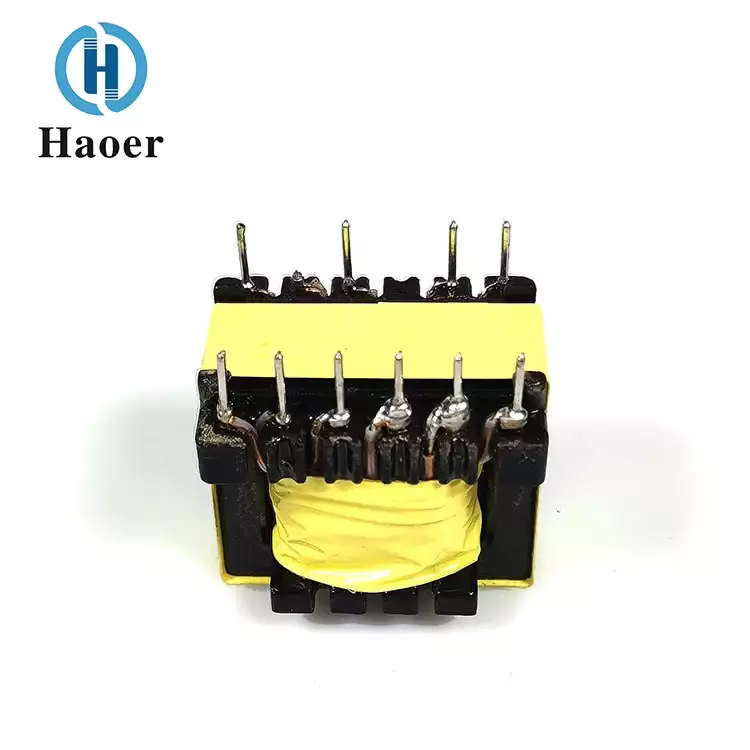

A Virtalähde EE pystysuora suurtaajuusmuuntajaon erikoistunut muuntaja, jota käytetään kytkentävirtalähteissä sähköenergian muuntamiseksi tehokkaasti korkeilla taajuuksilla. Toisin kuin perinteiset 50–60 Hz:llä toimivat muuntajat, suurtaajuusmuuntajat toimivat kymmenien tai satojen kilohertsien alueella.

"EE"-merkintä viittaa muuntajassa käytetyn ferriittisydämen muotoon. Kaksi E-muotoista ferriittikappaletta muodostavat magneettisen ytimen, luoden suljetun magneettisen reitin tehokkaaseen energiansiirtoon.

Thepystysuora rakennetarkoittaa, että muuntaja asennetaan pystysuoraan piirilevylle, mikä säästää levytilaa ja parantaa asettelun joustavuutta kompakteissa elektronisissa laitteissa.

Yksityiskohtaisia ​​tuotetietoja varten valmistajat, kuten Haoerin suurtaajuusmuuntajaratkaisut, tarjoavat laajan valikoiman vaihtoehtoja, jotka soveltuvat erilaisiin virtasovittimen vaatimuksiin.

2. Kuinka suurtaajuusmuuntajat toimivat virtalähteissä

Suurtaajuiset muuntajat toimivat osana hakkuriteholähdejärjestelmää. Sen sijaan, että ne muuttaisivat vaihtovirtaa suoraan perinteisten muuntajien tapaan, ne toimivat yhdessä elektronisten kytkentäpiirien kanssa.

Perustoimintaperiaate

1. Vaihtovirta tasasuunnetaan ensin tasavirtaan.
2. Kytkentätransistori muuntaa tasavirran suurtaajuisiksi pulsseiksi.
3. Muuntaja siirtää energiaa magneettisen induktion kautta.
4. Lähtöjännite tasasuunnetaan ja suodatetaan vakaan DC-lähdön saavuttamiseksi.

Koska kytkentätaajuus on paljon suurempi kuin perinteisissä tehomuuntajissa, magneettisydän ja käämit voivat olla huomattavasti pienempiä säilyttäen samalla korkean hyötysuhteen.

3. EE-pystymuuntajien tärkeimmät rakenteelliset ominaisuudet

Pystysuuntaisen EE-muuntajan rakenne on optimoitu pienikokoisille elektronisille virtalähteille. Useat rakenteelliset ominaisuudet tekevät siitä erityisen sopivan sovitinsovelluksiin.

Nämä rakenneosat varmistavat luotettavan tehonsiirron säilyttäen samalla turvallisuuden ja lämpöstabiilisuuden.

4. EE-pystysuuntaisten suurtaajuusmuuntajien käytön edut

EE-pystymuuntajat tarjoavat useita etuja perinteisiin muuntajarakenteisiin verrattuna.

Tärkeimmät edut

• Kompakti koko– ihanteellinen moderniin kompaktiin elektroniikkaan
• Korkea energiatehokkuus– pienempi tehohäviö
• Erinomainen lämpöteho
• Vakaa lähtöjännite
• Matala sähkömagneettinen häiriö
• Kustannustehokas massatuotanto

Nämä edut selittävät, miksi EE:n vertikaalisia suurtaajuusmuuntajia käytetään laajalti virtalähteissä ja hakkuriteholähteissä monilla teollisuudenaloilla.

5. Tekniset tiedot ja suorituskykyparametrit

Arvioidessaan muuntajaa tehosovitinsovelluksiin, insinöörien on otettava huomioon useita tärkeitä parametreja.

6. Yleiset sovellukset modernissa elektroniikassa

Virtalähde EE pystysuora suurtaajuusmuuntaja -muuntajaa käytetään laajalti nykyaikaisissa elektroniikkatuotteissa sen tehokkuuden ja kompaktin rakenteensa ansiosta.

Tyypilliset sovellukset

• AC/DC virtasovittimet
• Matkapuhelimen laturit
• Kannettavan tietokoneen virtalähteet
• LED-valaistusohjaimet
• Tietoliikennelaitteet
• Teollisuuden ohjausjärjestelmät
• Älykäs kodin elektroniikka

Tehokkuutensa ja luotettavuutensa vuoksi nämä muuntajat ovat kriittisiä komponentteja nykyaikaisissa energianmuuntojärjestelmissä.

7. Oikean muuntajan valitseminen virtalähteille

Oikean muuntajan valinta edellyttää sähkövaatimusten ja käyttöolosuhteiden huolellista analysointia.

Valinnan tarkistuslista

• Vaadittu tulo- ja lähtöjännite
• Laitteen teholuokitus
• Piirin kytkentätaajuus
• Vapaana PCB-tila
• Turvallisuussertifiointivaatimukset
• Lämmönhallintanäkökohdat

Työskentelet kokeneiden valmistajien kanssa, kutenHaoervoi varmistaa, että muuntajan rakenne vastaa tarkasti virtalähdesovelluksesi tarpeita.

8. Valmistuksen laatu ja luotettavuus

Korkeataajuiset muuntajat on valmistettava tiukan laadunvalvonnan avulla vakaan suorituskyvyn varmistamiseksi.

Tärkeimmät valmistusprosessit

• Tarkka ferriittisydäntyöstö
• Automaattinen kelan käämitys
• Eristys- ja turvallisuustestaus
• Korkeajännitekestävyystestaus
• Lämmön suorituskyvyn tarkastus

Ammattimaiset muuntajavalmistajat toteuttavat edistyneitä tuotantoprosesseja tasaisen suorituskyvyn ja pitkän käyttöiän takaamiseksi.

9. Korkeataajuusmuuntajateknologian tulevaisuuden trendit

Kun elektroniset laitteet kutistuvat jatkuvasti vaatien parempaa tehotehokkuutta, myös muuntajatekniikka kehittyy.

Nousevat trendit

• Suuremmat kytkentätaajuudet pienemmille komponenteille
• Parannetut ferriittisydänmateriaalit
• Paremmat lämmönhallintamallit
• Integrointi edistyneen tehoelektroniikan kanssa
• Korkeammat energiatehokkuusstandardit

Nämä innovaatiot ohjaavat jatkossakin kompaktien ja tehokkaiden virtasovittimien kehitystä, joita käytetään teollisuudenaloilla maailmanlaajuisesti.

FAQ

1. Miksi EE-sydämiä käytetään yleisesti suurtaajuusmuuntajissa?

EE-ytimet tarjoavat tehokkaan magneettipolun, ovat helppoja valmistaa ja mahdollistavat kätevän kelan käämityksen, joten ne sopivat ihanteellisesti tehonsyöttömuuntajien kytkemiseen.

2. Mitä eroa on pysty- ja vaakasuuntaisilla muuntajilla?

Pystysuuntaiset muuntajat seisovat pystysuorassa piirilevyllä, mikä säästää levytilaa ja parantaa asettelun joustavuutta vaakasuuntaisiin malleihin verrattuna.

3. Miksi hakkuriteholähteet käyttävät suurtaajuisia muuntajia?

Korkeammat toimintataajuudet mahdollistavat pienempiä magneettisia komponentteja säilyttäen samalla tehokkaan tehonsiirron.

4. Mitä ydinmateriaaleja käytetään suurtaajuusmuuntajissa?

Ferriittimateriaaleja käytetään yleisesti, koska niillä on alhainen ydinhäviö korkeilla kytkentätaajuuksilla.

5. Miten valmistajat varmistavat muuntajan luotettavuuden?

Laadunvalvonta sisältää eristystestauksen, suurjännitetestauksen, lämpöarvioinnin ja suorituskyvyn tarkastuksen tuotannon aikana.

Johtopäätös

TheVirtalähde EE pystysuora suurtaajuusmuuntajaSillä on tärkeä rooli nykyaikaisissa sähköjärjestelmissä. Sen kompakti rakenne, korkea hyötysuhde ja luotettava suorituskyky tekevät siitä olennaisen osan kulutuselektroniikassa, teollisuuslaitteissa ja viestintälaitteissa käytettävissä kytkentävirtalähteissä.

Energiatehokkaiden tehoratkaisujen kysynnän kasvaessa luotettavan muuntajavalmistajan valitseminen on tärkeämpää kuin koskaan. Yritykset pitävätHaoertarjota korkealaatuisia muuntajaratkaisuja, jotka on suunniteltu vastaamaan nykyaikaisia ​​elektroniikkasuunnittelun vaatimuksia.

Jos etsit luotettavia suurtaajuusmuuntajaratkaisuja verkkolaitteille tai elektronisille laitteille,ota meihin yhteyttätänään oppiaksesi kuinka asiantuntemuksemme voi tukea seuraavaa projektiasi.
