A Korkeataajuinen muuntajaSillä on keskeinen rooli nykyaikaisissa elektronisissa järjestelmissä, erityisesti kytkentävirtalähteissä, uusiutuvan energian laitteissa, teollisuusautomaatiossa ja viestintälaitteissa. Toisin kuin perinteiset tehomuuntajat, jotka toimivat matalilla taajuuksilla, kuten 50 Hz tai 60 Hz, korkeataajuiset muuntajat toimivat kymmenistä kilohertseistä useisiin megahertseihin, mikä mahdollistaa kompaktin koon, paremman hyötysuhteen ja paremman energian muuntamisen.
Tässä kattavassa oppaassa tutkimme suurtaajuisten muuntajien toimintaa, niiden ydinrakennetta, materiaaleja, etuja, yleisiä sovelluksia ja suunnittelunäkökohtia. Selitämme myös, kuinka valmistajat pitävätHaoertuottaa luotettavia suurtaajuusmuuntajia nykyaikaisiin elektroniikkalaitteisiin.

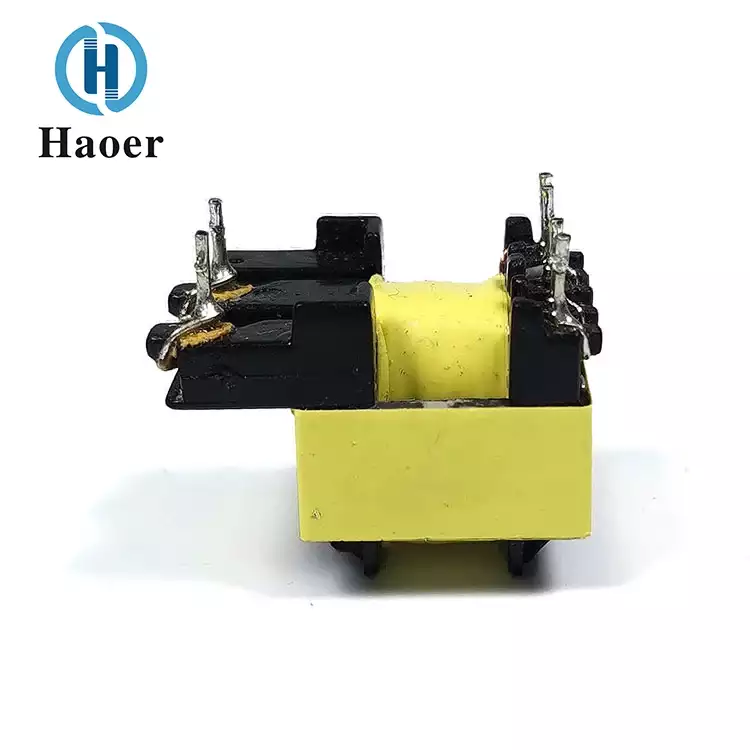

A Korkeataajuinen muuntajaon muuntajatyyppi, joka on suunniteltu toimimaan paljon korkeammilla taajuuksilla kuin perinteiset tehomuuntajat. Nämä muuntajat toimivat tyypillisesti alueella20 kHz useisiin MHz, joten ne ovat ihanteellisia kompakteihin tehonmuuntojärjestelmiin.
Niitä käytetään laajalti laitteissa, kuten:
Koska ne pystyvät siirtämään energiaa tehokkaasti korkeammilla taajuuksilla, nämä muuntajat ovat olennaisia komponentteja nykyaikaisessa tehoelektroniikassa.
Esimerkiksi valmistajat, kutenHaoeron erikoistunut valmistamaan tehokkaita muuntajia, jotka on suunniteltu pienikokoisiin ja energiatehokkaisiin elektronisiin laitteisiin.
Korkeataajuisen muuntajan toimintaperiaate perustuusähkömagneettinen induktio. Kun vaihtovirta kulkee ensiökäämin läpi, se luo vaihtelevan magneettikentän muuntajan sydämen sisään. Tämä magneettikenttä indusoi jännitteen toisiokäämiin.
Tärkein ero on kuitenkin toimintataajuudessa.
Koska taajuus on korkea, muuntajan ydin voi olla huomattavasti pienempi säilyttäen samalla korkean hyötysuhteen.
Korkeataajuinen muuntaja koostuu useista kriittisistä komponenteista, jotka määrittävät sen suorituskyvyn ja luotettavuuden.
| Komponentti | Toiminto |
|---|---|
| Magneettinen ydin | Siirtää magneettivuon käämien välillä |
| Ensisijainen käämitys | Vastaanottaa syötetyn sähköenergian |
| Toissijainen käämitys | Lähdöt muuntaa sähköenergiaa |
| Eristyskerros | Estää sähkökatkoja |
| Puola / kehys | Tukee käämirakennetta |
Näiden komponenttien huolellinen suunnittelu varmistaa optimaalisen sähköeristyksen, tehokkuuden ja kestävyyden.
Suurtaajuisia muuntajia on saatavana useissa eri kokoonpanoissa sovelluksen vaatimuksista riippuen.
| Muuntajan tyyppi | Tyypillinen sovellus |
|---|---|
| Flyback | Pienen tai keskisuuren tehon sovittimet |
| Eteenpäin | Teollisuuden virtalähteet |
| Push-Pull | DC-DC muuntimet |
| Täysi silta | Suuritehoiset järjestelmät |
Oikean topologian valinta on välttämätöntä optimaalisen suorituskyvyn ja energiatehokkuuden saavuttamiseksi.
Verrattuna perinteisiin muuntajiin, suurtaajuusmuuntajat tarjoavat lukuisia etuja.
Nämä edut tekevät niistä välttämättömiä pienikokoisissa elektronisissa laitteissa ja energiatehokkaissa järjestelmissä.
Korkeataajuisia muuntajia käytetään useilla eri aloilla niiden tehokkuuden ja kompaktin rakenteensa ansiosta.
| Teollisuus | Esimerkki laitteet |
|---|---|
| Uusiutuva energia | Aurinkoenergian invertterit |
| Kulutuselektroniikka | Kannettavan tietokoneen laturit |
| Tietoliikenne | Verkkovirtamoduulit |
| Autoteollisuus | EV-laturit |
Korkeataajuisen muuntajan suunnittelu vaatii huolellista suunnittelua suorituskyvyn ja turvallisuuden varmistamiseksi.
Oikea suunnittelu varmistaa korkean hyötysuhteen ja vähentää ydinhystereesin ja pyörrevirtojen aiheuttamia energiahäviöitä.
Materiaalin valinta vaikuttaa suoraan muuntajan suorituskykyyn.
| Materiaali | Ominaisuudet |
|---|---|
| Ferriitti | Pieni ydinhäviö korkealla taajuudella |
| Jauherauta | Korkea kyllästysvuon tiheys |
| Nanokiteinen | Erinomainen tehokkuus ja vakaus |
Ferriittiytimet ovat yleisimmin käytettyjä niiden alhaisten häviöominaisuuksien vuoksi korkeilla taajuuksilla.
Sopivan muuntajan valinta edellyttää useiden teknisten parametrien arviointia.
Työskentely kokeneiden valmistajien kanssa, kutenHaoervarmistaa, että muuntajan rakenne vastaa tarkat sovellustarpeesi.
Korkeataajuisten muuntajien kysyntä kasvaa edelleen, kun teollisuus ottaa käyttöön kehittyneempiä elektronisia järjestelmiä.
Kun tekniikat, kuten sähköajoneuvot, uusiutuvat energiajärjestelmät ja tekoälyn laskentainfrastruktuuri, laajenevat, suurtaajuusmuuntajien rooli tulee entistä kriittisemmäksi.
Korkeataajuiset muuntajat toimivat yleensä välillä20 kHz ja useita MHz, mikä on huomattavasti korkeampi kuin perinteiset tehomuuntajat.
Korkeammat taajuudet mahdollistavat energiansiirron käyttämällä pienempiä magneettiytimiä, mikä johtaa kompakteihin ja kevyisiin malleihin.
Ferriittiytimiä käytetään laajalti niiden pienen tehohäviön ja erinomaisen suorituskyvyn vuoksi korkeataajuisissa sovelluksissa.
Niitä löytyy yleisesti kytkentävirtalähteistä, sähköautojen latureista, uusiutuvan energian järjestelmistä, viestintälaitteista ja teollisuuden ohjauslaitteista.
Etsi valmistajia, joilla on vahva suunnittelukyky, tiukat laadunvalvontajärjestelmät ja räätälöintiosaaminen. Yritykset, kutenHaoertarjoavat korkealaatuisia korkeataajuisia muuntajia, jotka on suunniteltu eri teollisuudenaloille.
Korkeataajuiset muuntajat ovat olennaisia komponentteja nykyaikaisessa tehoelektroniikassa, mikä mahdollistaa tehokkaan energian muuntamisen pienikokoisissa ja suorituskykyisissä laitteissa. Uusiutuvan energian järjestelmistä tietoliikenneinfrastruktuuriin niiden sovellukset laajenevat tekniikan kehittyessä.
Ymmärtämällä niiden rakenteen, toimintaperiaatteet, materiaalit ja suunnittelunäkökohdat, insinöörit ja yritykset voivat tehdä parempia päätöksiä valitessaan oikean muuntajan järjestelmiinsä.
Jos etsit luotettavia ja muokattavia muuntajaratkaisuja,Haoertarjoaa ammattimaisen valmistuskokemuksen ja edistyneet tuotantoominaisuudet tukemaan monenlaisia elektronisia sovelluksia.
Jos haluat lisätietoja tuotteista tai räätälöityjä muuntajaratkaisuja,ota meihin yhteyttätänään keskustellaksesi projektisi vaatimuksista ja selvittää, kuinka korkealaatuiset suurtaajuusmuuntajamme voivat parantaa elektroniikkajärjestelmiäsi.
