Kuinka suuri kytkentävirtalähdekokoonpanon kela parantaa tehokkuutta ja vakautta suuritehoisissa sovelluksissa

Suuritehoisissa elektronisissa järjestelmissäLarge Hakkurivirtalähdekokoonpanon kelasillä on ratkaiseva rooli tehokkuudessa, vakaudessa ja pitkän aikavälin luotettavuudessa. Teollisuusautomaatiosta ja uusiutuvan energian järjestelmistä tietoliikenne- ja sähköajoneuvoihin suuret kokoonpanokelat varmistavat sujuvan energian muuntamisen ja minimoivat aaltoilua ja sähkömagneettisia häiriöitä.

Tämä perusteellinen opas tutkii, kuinka suuret hakkuriteholähteen kelat toimivat, niiden rakenteelliset ominaisuudet, valintakriteerit, materiaalit, suorituskykyparametrit ja teollisuuden sovellukset. Keskustelemme myös siitä, miksi ammattivalmistajan valinta kannattaaHaoertakaa optimaalisen suorituskyvyn ja kestävyyden.

Sisällysluettelo

1. 1. Mikä on suuri hakkurivirtalähdekokoonpanon kela?
2. 2. Miksi suuret induktorit ovat välttämättömiä suuritehoisissa SMPS-järjestelmissä?
3. 3. Ydinrakenne ja toimintaperiaate
4. 4. Huomioon otettavat keskeiset tekniset parametrit
5. 5. Materiaalin valinta ja magneettisydäntyypit
6. 6. Suuritehoisten kelakokoonpanojen teolliset sovellukset
7. 7. Suorituskyvyn vertailutaulukko
8. 8. Kuinka valita oikea valmistaja?
9. 9. FAQ – Suuret hakkuriteholähteen kokoonpanon kelat

1. Mikä on suuri hakkurivirtalähdekokoonpanon kela?

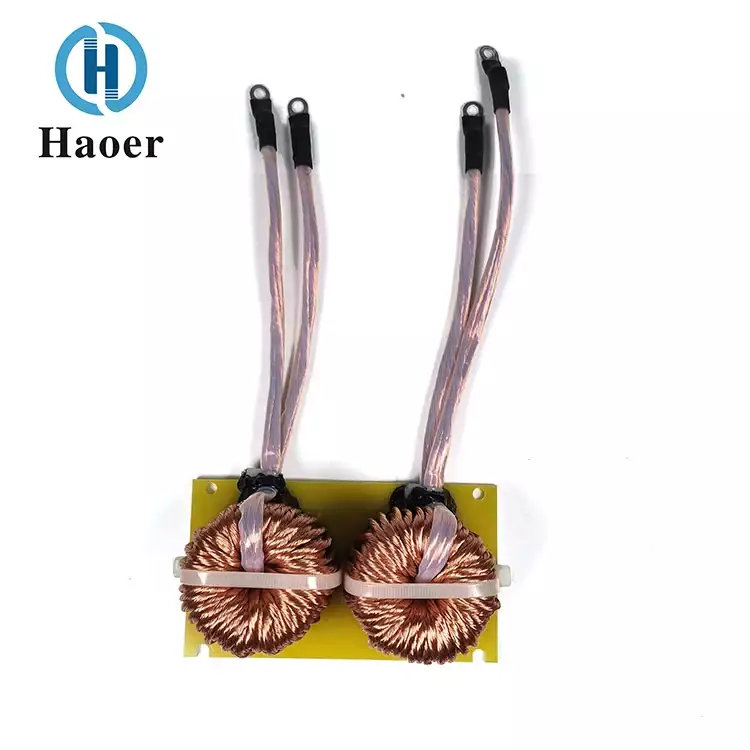

A Suuri hakkurivirtalähteen kokoonpanon kelaon suurvirtamagneettinen komponentti, joka on suunniteltu hakkuriteholähteille (SMPS). Se varastoi energiaa magneettikenttään, kun virta kulkee sen läpi, ja vapauttaa sen tarvittaessa, stabiloimalla jännitettä ja tasoittamalla virran aaltoilua.

Toisin kuin pienet pinta-asennettavat induktorit, suuret kokoonpanokelat on rakennettu:

• Suuri virrankäsittelykyky
• Matala tasavirtavastus (DCR)
• Ylivoimainen lämmönpoisto
• Teollisuusluokan mekaaninen lujuus

2. Miksi suuret induktorit ovat välttämättömiä suuritehoisissa SMPS-järjestelmissä?

Suuritehoisissa järjestelmissä kytkentätaajuudet voivat olla kymmeniä tai satoja kilohertsejä. Ilman asianmukaista induktiivista suodatusta järjestelmät kokisivat:

• Korkea aaltoilujännite
• Epävakaa lähtö
• Sähkömagneettinen häiriö (EMI)
• Vähentynyt tehokkuus

Suuret kokoonpanokelat varmistavat:

1. Energian varastointi:Ylläpitää tasaisen virran.
2. Aaltoilun vaimennus:Tasoittaa vaihtoaaltomuotoja.
3. Tehokkuuden parantaminen:Vähentää tehohäviötä.
4. Lämpöstabiilisuus:Kestää raskaan kuorman ilman kyllästymistä.

Tämä tekee niistä välttämättömiä teollisuuden tehomoduuleissa ja suuren kuormituksen muuntajajärjestelmissä.

3. Ydinrakenne ja toimintaperiaate

3.1 Perusrakenne

Suuri hakkuriteholähdekokoonpanon kela koostuu tyypillisesti:

• Magneettinen ydin (ferriitti, rautajauhe, nanokiteinen)
• Kuparikäämi (litteä lanka tai pyöreä lanka)
• Eristyskerros
• Rakennerunko tai asennusalusta

3.2 Toimintaperiaate

Kun virta kulkee kelan läpi:

Varastoitu energia:E = ½ L I²

Jossa:

• L = induktanssi (H)
• I = nykyinen (A)

Kytkentäsiirtymien aikana kela vapauttaa varastoitua energiaa ylläpitääkseen vakaan lähtöjännitteen.

4. Huomioon otettavat keskeiset tekniset parametrit

Oikea parametrien valinta varmistaa pitkän aikavälin luotettavuuden ja optimaalisen järjestelmän suorituskyvyn.

5. Materiaalin valinta ja magneettisydäntyypit

5.1 Ferriittiydin

• Pieni ydinhäviö korkealla taajuudella
• Ihanteellinen SMPS:lle
• Kustannustehokas

5.2 Rautajauheydin

• Korkea kyllästysvuon tiheys
• Parempi DC-biasitoleranssi
• Soveltuu suurvirtamalleihin

5.3 Nanokiteinen ydin

• Erittäin pieni ydinhäviö
• Korkea hyötysuhde
• Ensiluokkaiset teolliset sovellukset

Oikean ydinmateriaalin valinta vaikuttaa suoraan järjestelmän tehokkuuteen ja sähkömagneettiseen yhteensopivuuteen.

6. Suuritehoisten kelakokoonpanojen teolliset sovellukset

Suuria kytkentäteholähteen keloja käytetään laajalti:

• Teollisuusautomaation tehomoduulit
• Aurinkoenergian invertterijärjestelmät
• Tietoliikenteen tukiasemat
• Sähköautojen latausjärjestelmät
• Lääketieteellisten laitteiden virtalähteet
• Palvelimen ja datakeskuksen tehomoduulit

Kaikilla näillä toimialoilla vakaa virransäätö on kriittinen toimintavarmuuden kannalta.

7. Suorituskyvyn vertailutaulukko

8. Kuinka valita oikea valmistaja?

Luotettavan toimittajan valitseminen on yhtä tärkeää kuin oikeiden eritelmien valinta. Ammattimainen valmistaja kutenHaoertarjoaa:

• Räätälöidyt suunnitteluratkaisut
• Tiukka laadunvalvonta
• Suurvirtaoptimoidut käämitystekniikat
• Kehittynyt ydinmateriaalin valinta
• Lämpö- ja EMI-optimointi

Haoerilla on laaja kokemus kytkentävirtalähteen magneettikomponenteista, ja se varmistaa, että jokainen suuri kokoonpanokela täyttää teollisuustason standardit.

9. FAQ – Suuret hakkuriteholähteen kokoonpanon kelat

Q1: Mikä aiheuttaa induktorin kyllästymisen?

Kyllästyminen tapahtuu, kun magneettinen ydin saavuttaa maksimivuon tiheyden. Nimellisvirran ylittäminen vähentää induktanssia ja voi aiheuttaa ylikuumenemista.

Q2: Miten tehokkuutta voidaan parantaa?

Valitsemalla alhaiset DCR-kuparikäämit, korkealaatuiset ydinmateriaalit ja oikea lämmönhallintasuunnittelu.

Q3: Onko mukautettuja malleja saatavilla?

Kyllä. Ammattimaiset valmistajat, kuten Haoer, tarjoavat täysin räätälöityjä induktanssia, kokoa ja virtatietoja.

Q4: Mikä on suuren kokoonpanokelan käyttöikä?

Oikein suunniteltuina ja eritelmien mukaisesti käytettäessä teollisuusinduktorit voivat toimia luotettavasti yli 10 vuoden ajan.

Johtopäätös

A Suuri hakkurivirtalähteen kokoonpanon kelaei ole vain passiivinen komponentti - se on suuritehoisten kytkentäjärjestelmien selkäranka. Aaltoilun hallinnasta ja tehokkuuden parantamisesta lämpöstabiilisuuteen ja EMI:n vähentämiseen sen rooli on keskeinen nykyaikaisessa teollisuuselektroniikassa.

Oikeiden teknisten tietojen valitseminen ja yhteistyö luotettavan valmistajan kanssa, kutenHaoertakaa erinomaisen suorituskyvyn, luotettavuuden ja pitkän aikavälin arvon.

Jos etsit tehokkaita, mittatilaustyönä suunniteltuja suuria hakkuriteholähteen kokoonpano keloja, jotka on räätälöity sovellukseesi,ota meihin yhteyttätänään asiantuntijakonsultointia ja kilpailukykyisiä ratkaisuja varten.
