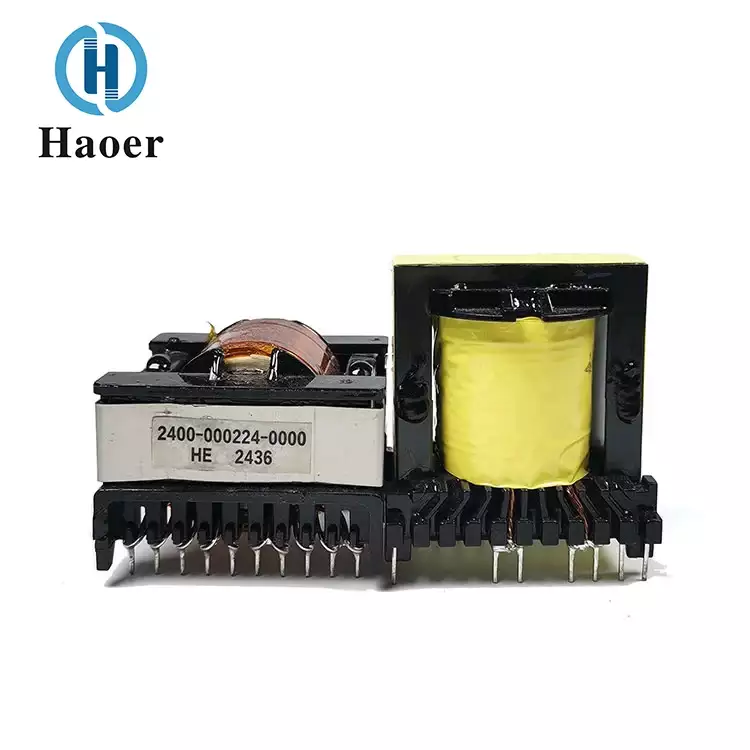

TheETD Ferriittiydin korkeataajuusmuuntajaSillä on tärkeä rooli nykyaikaisissa hakkuriteholähteissä (SMPS), uusiutuvan energian järjestelmissä, LED-ajureissa, tietoliikenteen tehomoduuleissa ja teollisuusautomaatiolaitteistoissa. Optimoidun sydängeometriansa, alhaisen sydänhäviön korkealla taajuudella ja erinomaisen tehotiheyden ansiosta ETD-muuntajista on tullut suosittu magneettinen ratkaisu kaikilla teollisuudenaloilla.
Tässä kattavassa oppaassa tutkimme, mikä tekee ETD-ferriittisydänmuuntajista ylivoimaisia, kuinka valita oikea ETD-sydänmalli (ETD29, ETD34, ETD39 jne.), suunnittelunäkökohtia, suorituskykyvertailuja, materiaalin valintaa, käämirakennetta ja miksi työskentelet kokeneen valmistajan, kuten esim.Haoervarmistaa muuntajan vakaan ja luotettavan suorituskyvyn.
AnETD-ferriittisydäminen korkeataajuinen muuntajaon magneettinen komponentti, joka on suunniteltu toimimaan korkeataajuisissa kytkentäympäristöissä, jotka vaihtelevat tyypillisesti 20 kHz:stä useisiin satoihin kHz:iin. "ETD"-merkintä viittaa tiettyyn ferriittisydämen geometriaan, joka on optimoitu:
ETD-ytimiä käytetään yleisesti:
Perinteisiin EI-ytimiin verrattuna ETD-ytimet tarjoavat paremman magneettisen symmetrian ja suuremman tehotiheyden, mikä tekee niistä erityisen sopivia pienikokoisiin elektroniikkajärjestelmiin.
ETD-ferriittiytimessä on pyöreä keskijalka ja optimoitu poikkileikkausala, mikä vähentää vuon keskittymistä ja parantaa käämityksen tehokkuutta.
Korkeataajuisissa sovelluksissa ydinhäviön ja kuparihäviön minimoiminen on ratkaisevan tärkeää. ETD-ytimet on suunniteltu erityisesti vähentämään näitä häviöitä nopeissa kytkentäolosuhteissa.
ETD-muuntajissa käytetyt pehmeät ferriittimateriaalit tarjoavat alhaisen hystereesihäviön ja pyörrevirtahäviön korkeilla taajuuksilla.
Korkea toimintataajuus mahdollistaa pienemmän sydämen koon säilyttäen samalla tehon.
Tasapainotettu magneettivuo vähentää lämmön keskittymistä ja parantaa luotettavuutta.
Optimoitu käämijärjestely ja symmetrinen vuotie vähentävät sähkömagneettisia häiriöitä.
| Malli | Tehoalue | Tyypillinen sovellus | Edut |
|---|---|---|---|
| ETD29 | 30W - 80W | LED-ajurit, pienet SMPS:t | Kompakti ja kustannustehokas |
| ETD34 | 80W - 150W | Teollisuuden ohjausteho | Tasapainoinen suorituskyky |
| ETD39 | 150W - 300W | Invertterit, Telecom Power | Korkeampi tehotiheys |
Oikean ETD-mallin valinta riippuu kytkentätaajuudesta, lähtötehosta, lämpövaatimuksista ja piirilevytilan rajoituksista.
Yleensä käytetään ETD-muuntajiaMn-Zn pehmeät ferriittimateriaalit, optimoitu korkealle läpäisevyydelle ja pienelle ydinhäviölle.
Oikean ferriittimateriaalin valinta vaikuttaa suoraan muuntajan tehokkuuteen, EMI-käyttäytymiseen ja pitkän aikavälin luotettavuuteen.
Korkeampi taajuus mahdollistaa pienemmän ydinkoon, mutta lisää kytkentähäviötä. Tasapainotettu taajuus (tyypillisesti 50 kHz–150 kHz) on yleinen.
Oikea kuparitäyttökerroin ja ilmanvaihtorakenne estävät ylikuumenemisen ja sydämen kyllästymisen.
Ammattimaisena magneettikomponenttien valmistajanaHaoertarjoaa räätälöityjä ETD-ferriittiytimiä korkeataajuisia muuntajia, jotka on räätälöity erityisiin sovellusvaatimuksiin.
Haoer keskittyy toimittamaan vakaan suorituskyvyn, alhaisen vikojen määrän ja pitkän käyttöiän magneettisia ratkaisuja maailmanlaajuisille asiakkaille.
Tyypillisesti 20 kHz - 300 kHz riippuen materiaalista ja suunnittelusta.
Perusta valintasi lähtötehoon, lämpömarginaaliin ja piirilevytilaan. ETD34 tukee suurempaa tehonkäsittelyä.
Kyllä. ETD39 ja uudemmat ovat laajalti käytössä invertteri- ja suuritehoisissa SMPS-järjestelmissä.
Täysin. Kääntymissuhde, eristysaste, lähtökokoonpano ja asennustyyli voidaan mukauttaa.
ETD-ferriittiytiminen suurtaajuusmuuntaja tarjoaa erinomaisen magneettisen suorituskyvyn, kompaktin rakenteen, lämpöstabiilisuuden ja korkean hyötysuhteen – mikä tekee siitä välttämättömän nykyaikaisissa elektronisissa tehojärjestelmissä.
Suunnitteletpa sitten LED-ajureita, teollisuusohjausjärjestelmiä, uusiutuvan energian inverttereitä tai tietoliikenteen tehomoduuleja, oikean ETD-muuntajan valinta on ratkaisevan tärkeää tehokkuuden ja luotettavuuden kannalta.
