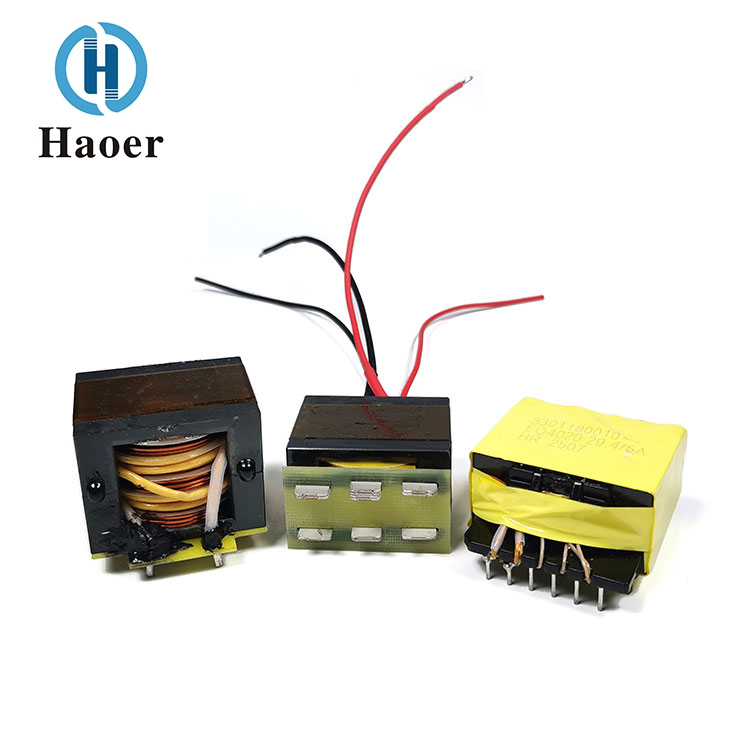

EQ-korkeataajuisen muuntajan mukautettu käsittely: kuinka räätälöity suunnittelu voi parantaa virrantehokkuutta ja luotettavuutta

Nykypäivän nopeasti kehittyvässä elektroniikkateollisuudessa tehokkuus, kompakti koko ja luotettavuus ovat kriittisiä.EQ High Frequency Transformer Custom ProcessingSillä on elintärkeä rooli näiden vaatimusten täyttämisessä hakkuriteholähteissä (SMPS), LED-ajureissa, viestintälaitteissa ja teollisuusautomaatiojärjestelmissä.

Tämä perusteellinen opas tutkii, kuinka räätälöidyt EQ-muuntajat parantavat tehon muunnostehokkuutta, vähentävät EMI:tä, parantavat lämmönhallintaa ja varmistavat pitkän aikavälin toiminnan vakauden. Opit materiaaleista, suunnitteluperiaatteista, valmistusprosesseista, sovellusalueista ja valintavinkkeistä – kaikki suunniteltu tukemaan teknisiä päätöksiä ja hankintastrategioita.

📚 Sisällysluettelo

1. Mikä on EQ High Frequency Transformer -muokattu käsittely?
2. Miksi EQ-ydinrakenne on tärkeä suurtaajuussovelluksissa
3. Ydinmateriaalit ja magneettiset ominaisuudet
4. Mukautetut suunnitteluparametrit, jotka vaikuttavat suorituskykyyn
5. EQ-korkeataajuusmuuntajien valmistusprosessi
6. Suorituskyvyn vertailutaulukko
7. Sovellukset eri toimialoilla
8. Kuinka räätälöity käsittely parantaa energiatehokkuutta
9. EMI-vähennys ja lämpöoptimointi
10. Kuinka valita oikea toimittaja
11. UKK-osio

1️⃣ Mikä on EQ High Frequency Transformer -muokattu käsittely?

EQ-korkeataajuusmuuntaja on magneettinen komponentti, joka on suunniteltu käyttämällä EQ-muotoista ferriittisydänrakennetta. Toisin kuin tavalliset valmiit muuntajat,mukautettu käsittelysisältää räätälöinnin parametrit, kuten:

• Ytimen koko ja materiaali
• Kääntymissuhde
• Johdinmitta ja eristysluokka
• Toimintataajuusalue
• Lähtöteholuokitus
• Lämmönhallintarakenne

Mukautettu käsittely varmistaa, että muuntaja vastaa tarkasti sovelluksen sähköisiä ja mekaanisia vaatimuksia. Yritykset pitävätHaoererikoistunut tarkkuusmuuntajien räätälöintiin teollisiin ja kaupallisiin järjestelmiin.

2️⃣ Miksi EQ-ydinrakenne on tärkeä suurtaajuussovelluksissa

EQ-ytimen geometrialla on useita teknisiä etuja:

• Kompakti magneettinen polku
• Korkea magneettinen kytkentäteho
• Alhainen vuotoinduktanssi
• Optimoitu käämitystila

Nämä ominaisuudet tekevät EQ-ytimistä ihanteellisia taajuuksien vaihtamiseen tyypillisesti välillä 20 kHz - 500 kHz. Korkeataajuinen toiminta pienentää muuntajan kokoa säilyttäen samalla tehotiheyden, joka on avaintekijä nykyaikaisessa kompaktissa elektroniikassa.

3️⃣ Ydinmateriaalit ja magneettiset ominaisuudet

Materiaalivalinta vaikuttaa suoraan suorituskykyyn. Useimmat EQ-muuntajat käyttävät korkealaatuisia ferriittimateriaaleja, koska niiden ydinhäviö on alhainen korkeilla taajuuksilla.

Oikea materiaali takaa:

• Vähentynyt hystereesihäviö
• Vakaa magneettinen permeabiliteetti
• Parannettu lämpötilan vakaus
• Pidempi käyttöikä

4️⃣ Mukautetut suunnitteluparametrit, jotka vaikuttavat suorituskykyyn

Suorittaessaan EQ High-Frequency Transformer Custom Processing -käsittelyä, insinöörien on optimoitava:

Sähköiset parametrit

• Ensisijaisten ja toissijaisten kierrosten suhde
• Induktanssiarvo
• Vuotoinduktanssi
• DC vastus
• Jänniteeristystaso

Mekaaniset parametrit

• Pin-määritys
• Asennustyyppi (läpireikä tai SMD)
• Kapselointimenetelmä
• Ydinraon muotoilu

Räätälöity suunnittelu vähentää yleisten komponenttien aiheuttamaa tehottomuutta.

5️⃣ EQ-korkeataajuisten muuntajien valmistusprosessi

Valmistuksen työnkulku sisältää yleensä:

1. Perusmateriaalin valinta
2. Tarkka puolamuovaus
3. Automaattinen kelan käämitys
4. Kerroseristys ja suojaus
5. Ytimen kokoonpano
6. Tyhjiöimpregnointi
7. Sähkötestaus ja laaduntarkastus

Jokainen vaihe on kriittinen sen varmistamiseksi, että:

• Vakaa lähtöjännite
• Vähämeluinen toiminta
• Korkea eristyksen luotettavuus
• Tasainen erälaatu

6️⃣ Suorituskyvyn vertailu: Standard vs Custom EQ Transformers

7️⃣ Sovelluksia eri toimialoilla

EQ-korkeataajuisia muuntajia käytetään laajalti:

• Hakkuriteholähteet (SMPS)
• Aurinkoenergian invertterit
• Sähköautojen latausasemat
• Lääketieteelliset laitteet
• Tietoliikennejärjestelmät
• Teollisuusautomaatio
• LED-valaistusohjaimet

Räätälöinti varmistaa optimaalisen yhteensopivuuden toimialakohtaisten jännite- ja taajuusvaatimusten kanssa.

8️⃣ Kuinka räätälöity käsittely parantaa energiatehokkuutta

Energiatehokkuuden parannukset tulevat:

• Pienempi ydinhäviö oikean materiaalin valinnan ansiosta
• Optimoitu käämin asettelu kuparihäviön minimoimiseksi
• Parannettu magneettinen kytkentä
• Pienempi vuotoinduktanssi

Hyvin suunniteltu mukautettu EQ-muuntaja voi vähentää merkittävästi järjestelmän kokonaisenergiankulutusta, mikä tukee kestävän kehityksen tavoitteita ja säädöstenmukaisuutta.

9️⃣ EMI-vähennys ja lämpöoptimointi

Korkeataajuinen kytkentä tuottaa usein sähkömagneettisia häiriöitä (EMI). Mukautettu käsittely mahdollistaa:

• Integroidut suojakerrokset
• Optimoitu käämityssymmetria
• Maadoitusparannukset
• Magneettivuon tasapainotus

Lämmönhallintastrategiat sisältävät:

• Korkean lämpötilan eristysmateriaalit
• Parannettu ilmavirran etäisyys
• Hartsikapselointi lämmönpoistoon
• Ydinvälin optimointi

Nämä toimenpiteet pidentävät käyttöikää ja vähentävät ylläpitokustannuksia.

🔟 Kuinka valita oikea EQ-muuntajatoimittaja

Kun valitset toimittajaa, ota huomioon:

• Tekninen suunnittelukyky
• Testauslaitteet ja sertifioinnit
• Tuotantokapasiteetti
• Laadunvalvontajärjestelmät
• Räätälöinnin joustavuus
• Teknisen tuen vastausaika

Työskentely kokeneen valmistajan kanssa, kutenHaoervarmistaa ammattimaisen konsultoinnin, prototyyppien kehittämisen ja massatuotannon johdonmukaisuuden.

❓ FAQ: EQ High Frequency Transformer Custom Processing

Q1: Mitä taajuusaluetta EQ-muuntajat tyypillisesti tukevat?

Useimmat EQ-korkeataajuiset muuntajat toimivat 20 kHz - 500 kHz välillä materiaalista ja suunnittelusta riippuen.

Q2: Miksi mukautettu käsittely on parempi kuin vakiomallit?

Mukautetut muuntajat optimoivat tehokkuuden, vähentävät lämpöä ja varmistavat täydellisen yhteensopivuuden järjestelmävaatimusten kanssa.

Q3: Miten ytimen koko vaikuttaa suorituskykyyn?

Suuremmat ytimet käsittelevät suurempaa tehoa, mutta lisäävät kokoa. Optimoitu mitoitus tasapainottaa tehokkuuden ja kompaktin rakenteen.

Q4: Voivatko EQ-muuntajat vähentää EMI:tä?

Kyllä. Suojauksen, käämityksen optimoinnin ja asianmukaisten eristystekniikoiden avulla.

Q5: Mitkä toimialat hyötyvät eniten räätälöimisestä?

Uusiutuva energia, teollisuusautomaatio, sähköautojen lataus, tietoliikenne ja lääkinnällisten laitteiden valmistus.

🚀 Johtopäätös: Miksi investoida EQ-korkeataajuisen muuntajan mukautettuun käsittelyyn?

EQ High Frequency Transformer Custom Processing ei ole vain komponenttien valmistusta – se on järjestelmän optimointia. Räätälöimällä magneettista suunnittelua, materiaaleja ja rakennetta yritykset voivat saavuttaa:

• Korkeampi tehokkuus
• Alennettu EMI
• Alempi käyttölämpötila
• Parempi luotettavuus
• Pidempi tuotteen käyttöikä

Jos projektisi vaatii korkeaa suorituskykyä, vakautta ja energiatehokkuutta, tee yhteistyötä ammattimaisen valmistajan kanssaHaoervoi tehdä mitattavissa olevan eron.

Etsitkö asiantuntevaa suunnittelutukea ja tarkkuusvalmistusratkaisuja?Ota yhteyttätänään keskustellaksesi mukautetuista EQ-korkeataajuusmuuntajavaatimuksistasi ja selvittää, kuinka räätälöity suunnittelu voi parantaa tehojärjestelmän suorituskykyä.
