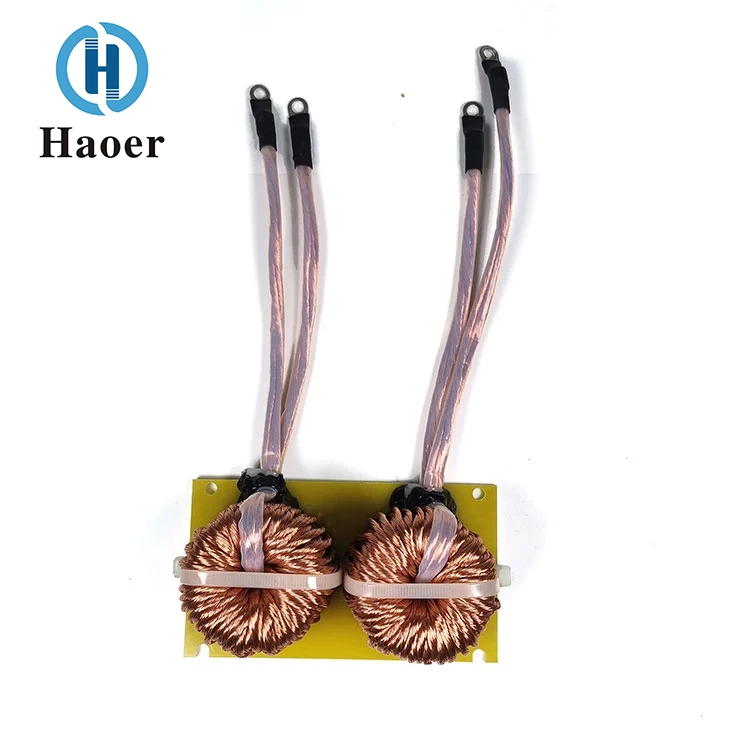

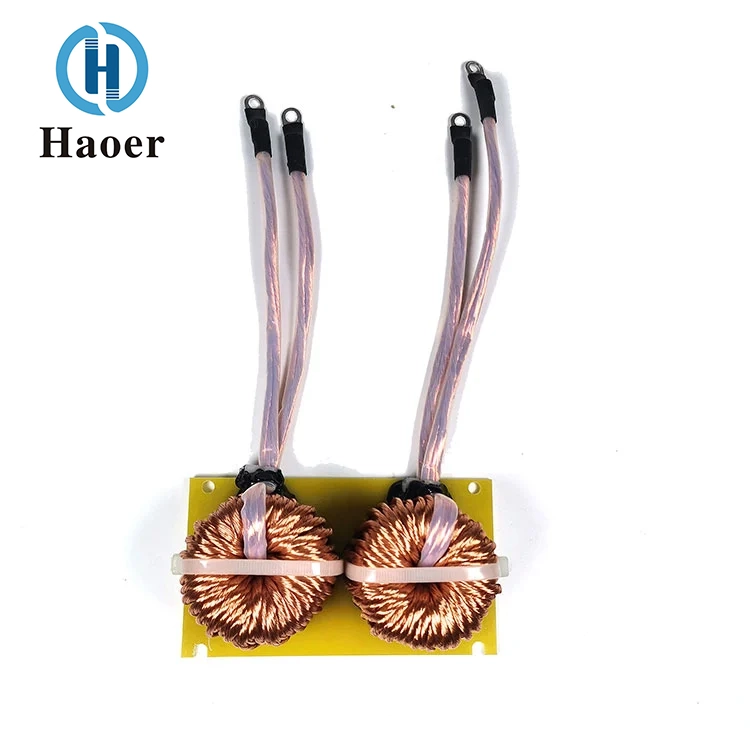

Suuri hakkurivirtalähteen kokoonpanon kela

Tärkeimmät ominaisuudet ja keskeiset edut

Erittäin suuri kantokyky

Haoerin tehtaan toimittamassa suuressa kytkentävirtalähdekokoonpanon kelassa käytetään korkean kyllästymistiheyden ydintä, joka kestää hetkellisen huippuvirran vaikutuksen, joka on 2-3 kertaa nimellisvirta. Induktanssiarvon vaimennus on ≤ 10 %, mikä täyttää suuren mittakaavan hakkuriteholähteiden dynaamisen kuormituksen säädön vaatimukset ja täyttää jatkuvan suuren tehon toiminnan vaatimukset skenaarioissa, kuten tietoliikenteen tukiasemissa ja teollisissa tuotantolinjoissa.

Korkea taajuus pienellä häviöllä, mikä parantaa tehokkuutta

Optimoitu magneettisydänmateriaali ja käämitysprosessi vähentävät tehokkaasti sydänhäviöitä (rautahäviö) ja käämihäviöitä (kuparihäviö). Korkeataajuusalueella 20 kHz - 300 kHz kokonaishäviö on ≤ 0,8 %, mikä auttaa suuria virtalähteitä saavuttamaan tehokkaan ja energiaa säästävän toiminnan ja pienentää pitkäaikaisia ​​käyttökustannuksia.

Suuri tehotiheys, sopii pienoismalliin

Verrattuna erilliseen induktoriratkaisuun, integroitu suunnittelu vähentää asennustilaa yli 40 %, jolloin virtalähteen tehotiheys saavuttaa ≥ 15 W/cm³, mikä on linjassa suurten teholaitteiden pienentämisen ja integroinnin kehitystrendin kanssa.

Laaja lämmönkestävyys, kestää kovia olosuhteita

Suuren kytkentävirtalähdekokoonpanon kelan käyttölämpötila-alue kattaa -40 ℃ - +130 ℃, magneettisen läpäisevyyden lämpötilakertoimella ≤ ±5 %. Se kestää korkeita ja matalia lämpötiloja, voimakasta tärinää ja muita ankaria olosuhteita teollisuusympäristöissä ja täyttää IEC 61558 teollisuusvirtalähdestandardin luotettavuusvaatimukset.

Korkea eristysturvallisuus varmistaa järjestelmän toiminnan

Käämien välinen sekä käämien ja magneettisydämen välinen eristysvastus on ≥ 3 kV AC ja eristysvastus ≥ 2000 MΩ. Tämä estää tehokkaasti vuoto- ja rikkoutumisriskit suurjännitepiirissä ja varmistaa henkilöstön ja laitteiden turvallisuuden.

Tasapainottaa standardointia ja räätälöintiä

Tukee standardisoitujen eritelmien erätoimitusta, mutta tarjoaa myös räätälöityjä magneettisydänyhdistelmiä ja käämien suunnittelupalveluita, jotka perustuvat asiakkaan tehotopologiaan (kuten BOOST+LLC, full-bridge LLC, jne.), tehoon, asennusmittoihin jne.

Jäähdytyslevyllä varustetussa BOOST+LLC-kokoonpanossa on suuri teho, pieni häviö ja voimakas lämmönpoisto. Siitä on tullut keskeinen magneettinen komponentti tehokkaan, vakaan ja suuren tehotiheyden saavuttamiseksi suurissa hakkuriteholähteissä. Se tarjoaa luotettavaa teknistä tukea suurille teholaitteille esimerkiksi viestinnässä, teollisuudessa ja energian varastoinnissa.

Todistus

INDUKTORIN TUOTANTOPROSESSI

1.Winding

2. Kokoonpanoautomaatio.

3. Kattava testi

4.Tuotteen säilytys

Logistiikka

Toimitustapoja ovat DHL, UPS, TNT, FedEx ja muut pikatoimituspalvelut. Lisäksi voit valita myös lentorahdin tai merirahdin tarpeidesi mukaan.

FAQ

Kysymys: Mitkä ovat päätuotteesi?

Vastaus: Tuotamme pääasiassa korkeataajuisia muuntajasarjoja, induktorisarjoja, kondensaattoreita ja muita elektronisia komponentteja.

K: Mitä maksutapoja hyväksyt?

V: Tuemme T/T-, remburssi- (L/C), PayPali- ja rajat ylittävän alustan takuutapahtumia.

K: Voiko räätälöityjä tuotteita tarjota?

V: Kyllä. Pystymme mukauttamaan tuotetiedot, logot, pakkaukset jne. tarpeidesi mukaan. Esitä tarkat mallit tai vaatimukset, niin arvioimme toteutettavuuden ja tarjoamme ratkaisun.
