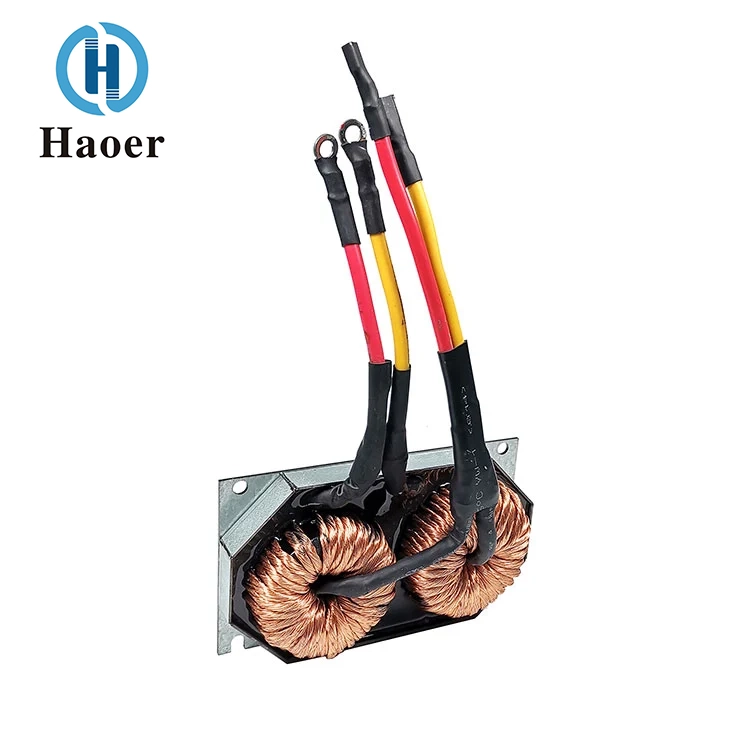

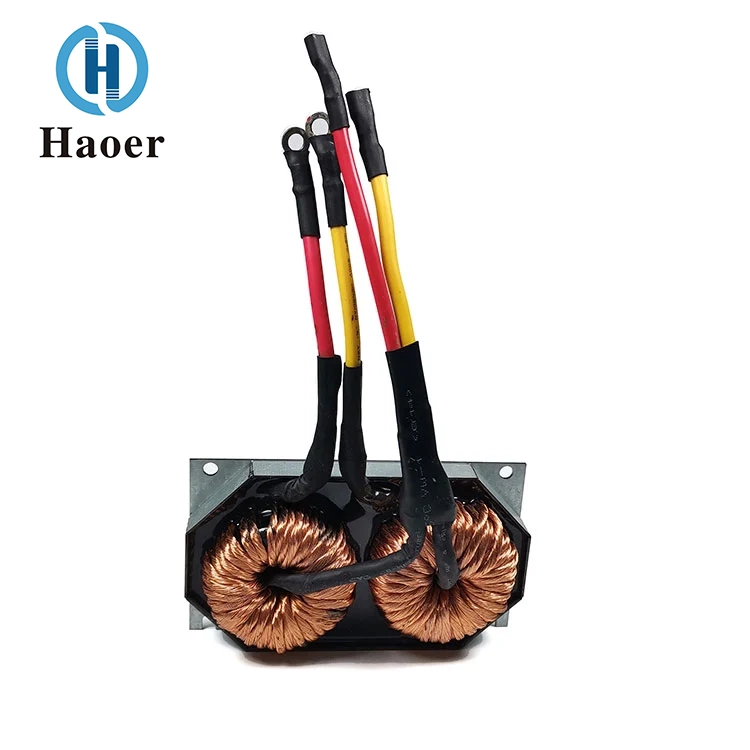

Auton latausaseman kokoonpanon kela

Toimintaperiaate ja toiminnot

Haoerin China Automobile -latausaseman kokoonpanokelalla on kaksi ydinroolia jännitteen nostajana ja resonanssimuunnoksessa autojen latausasemajärjestelmässä, mikä tukee nopean lataustehon tehokasta muuntamista:

BOOST-tehostuskela on kytketty sarjaan latausaseman DC-DC-tehostuspiirin kanssa. Kun kytkentäputki johtaa, se varastoi sähköenergiaa; kun se on kytketty pois päältä, se vapauttaa energian ja muuntaa verkosta tasasuunnatun pienjännitteisen tasavirran (kuten 300 V DC) korkeajännitteiseksi tasavirraksi (kuten 750 V - 1000 V DC), joka soveltuu sähköajoneuvojen lataamiseen ja täyttää pikalatausjännitevaatimukset; Korkea saturaatiosydänrakenne kestää hetkellisen suuren virran vaikutuksen tehostusprosessin aikana, jolloin vältetään induktorin arvon vaimenemisen aiheuttama tehostustehokkuuden heikkeneminen.

LLC-resonanssiinduktoritoiminto yhdessä resonanssikondensaattorin ja kytkentätransistorin kanssa muodostavat LLC-resonanssimuunnospiirin. Resonanssitaajuuden tarkalla sovituksella saavutetaan nollajännitekytkentä (ZVS) ja nollavirtakytkentä (ZCS), mikä vähentää merkittävästi kytkentähäviöitä ja parantaa latausaseman yleistä muunnostehokkuutta (≥ 96 %). Samalla se vaimentaa suurtaajuisia harmonisia häiriöitä resonanssiprosessin aikana, mikä varmistaa lähtövirran vakauden ja välttää iskuja ajoneuvon akkuun.

Patterin suunnattu lämmönpoistotoiminto poistaa nopeasti sydämen rautahäviölämmön ja käämien kuparihäviölämmön, mikä ratkaisee komponenttien ylikuumenemisongelman suuritehoisissa pikalatausolosuhteissa, varmistaa kelan vakaan suorituskyvyn laajalla lämpötila-alueella -40 ℃ - +125 ℃ ja pidentää komponentin käyttöikää.

Ominaisuudet

Korkea kyllästysvirran siirtokapasiteetti

Amorfisen metalliseoksen magneettisydämen kyllästysvuon tiheys ylittää 1,5 T, joka kestää huippuvirran pikalatauksen aikana (2-3 kertaa nimellisvirta) ja jonka induktanssiarvon vaimennus on ≤10 %. Se soveltuu latauspaalujen dynaamisen jännitteen ja virran säädön pikalatausvaatimuksiin.

Korkea taajuus pienellä häviöllä, mikä parantaa nopean latauksen tehokkuutta

Autolatausaseman kokoonpanokelan työtaajuusalueet 50 kHz - 200 kHz (pikalatauslaturien yleisin resonanssitaajuusalue), jolloin magneettisydämen ja käämityksen kokonaishäviö on ≤ 0,8 %. Tämä vähentää merkittävästi järjestelmän energiankulutusta ja minimoi lämmön muodostumisen pikalatauslaturin käytön aikana.

Patteri hajottaa tehokkaasti lämpöä, mikä varmistaa suuritehoisten laitteiden jatkuvan toiminnan.

Ripatyypin alumiinipatterin ja johtavan silikonigeelin yhdistetty rakenne lisää lämmönpoistotehokkuutta 60 % verrattuna jäähdyttimettömään ratkaisuun. Tämän ansiosta kokoonpano pystyy ylläpitämään alle 35°C:n lämpötilan nousua 200 kW:n suuren tehon pikalataustilassa, mikä estää virtalaturin tarvetta vähentää tehoa ylikuumenemisen vuoksi.

Integroitu integraatio, joka pienentää latausaseman kokoa

Integroimalla BOOST- ja LLC-kaksoiskelojen toiminnot itsenäiseen komponenttiratkaisuun verrattuna se vähentää asennustilaa 40 %, mukautuen latausasemien miniatyrisoinnin ja suuren tehotiheyden suunnittelutrendiin, yksinkertaistaen samalla sisäistä johdotusta ja vähentäen vikatiheyttä.

Ajoneuvoluokan luotettavuus, sopii ankariin ympäristöihin

Autolatausasemakokoonpanon kela täyttää AEC-Q200-ajoneuvoluokan sertifioinnin, tärinänkestävyys jopa 10G, käyttölämpötila-alue -40 ℃ - +125 ℃, joka kestää äärimmäisiä olosuhteita, kuten altistumista korkeille lämpötiloille, matalan lämpötilan kylmyyttä ja kosteaa suolasumua ulkolatausasennuksissa.

Jäähdyttimellä varustetusta BOOST+LLC-yhdistelmäkomponentista, jonka tärkeimmät edut ovat suuri teho, pieni häviö ja voimakas lämmönpoisto, on tullut keskeinen magneettinen komponentti autojen pikalatauslaturien tehokkaassa, vakaassa ja turvallisessa käytössä. Se tarjoaa ydinteknistä tukea uusien energiaajoneuvojen latausinfrastruktuurin laajamittaiseen soveltamiseen.

Yrityksen vahvuus

Guangdong Haier Electronics Co., Ltd:llä on useita tuotantotukikohtia, kuten Foshanissa Guangdongin maakunnassa ja Tingxianissa Guangxin maakunnassa. Tehtaan kokonaispinta-ala on yli 10 000 neliömetriä ja työntekijöiden määrä yli 1 000. Yrityksellä on vahva tuotantokapasiteetti yli 100 miljoonaa muuntajaa, suodatinta ja kelaa vuodessa. Yrityksellä on kokeneet työntekijät sekä ammattitaitoinen ja tehokas johto, joka varmistaa, että jokainen linkki tutkimuksesta ja kehityksestä tuotantoon täyttää korkeat standardit. Haier Electronics noudattaa aina "teknologisen innovaation, laadun etusijalla, palvelu etusijalla ja win-win-yhteistyön" periaatteita ja syventää jatkuvasti keskittymistään magneettisten komponenttien kenttään ja pyrkii kasvamaan ja tulla alan vertailuyritykseksi.

"Induktorikelaa" käytetään seuraavilla teollisuudenaloilla: uusi energia ja energian varastointi, autoelektroniikka ja sähköistys, teollisuusautomaatio ja tehonsyöttö, tieto- ja viestintätekniikka, kulutuselektroniikka ja kodinkoneet; sen sovelluspaikkoja ovat: DC-DC-piirien energian varastointi- ja lähdön suodatuspaikat, yhteismoodi-/differentiaalitilan kuristinkelojen paikat tehon tulopäässä, langattomien latauslaitteiden lähetys- ja vastaanottokelat sekä RF-tehovahvistimien sovitusverkko ja bias-piiri; sen käyttöä työolosuhteissa ovat: korkea virta, voimakas magneettikenttä ja korkea lämpötila.
