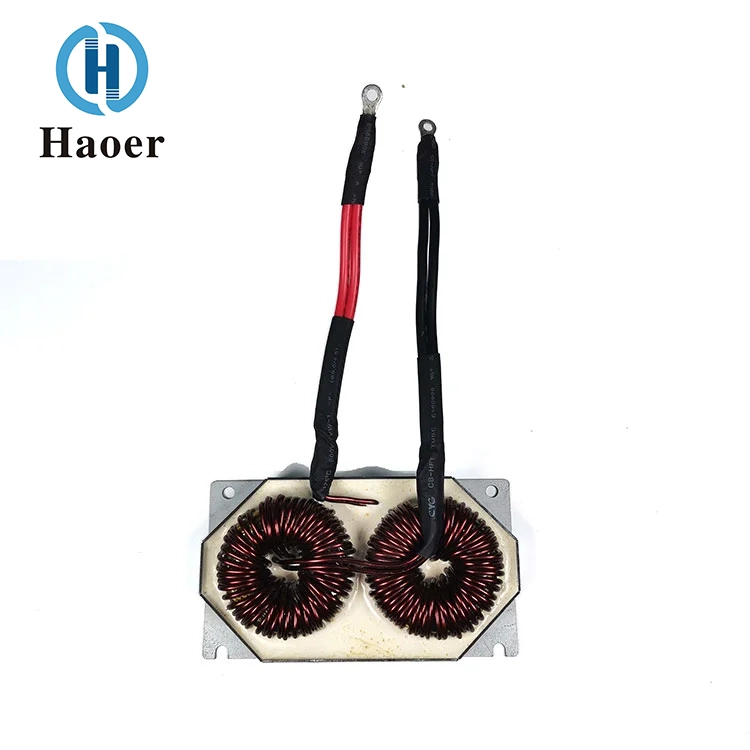

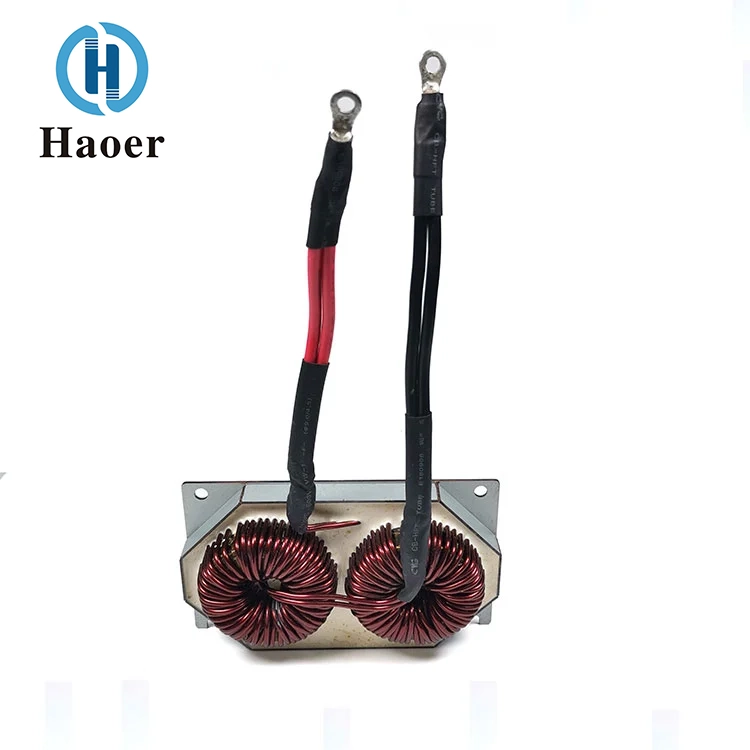

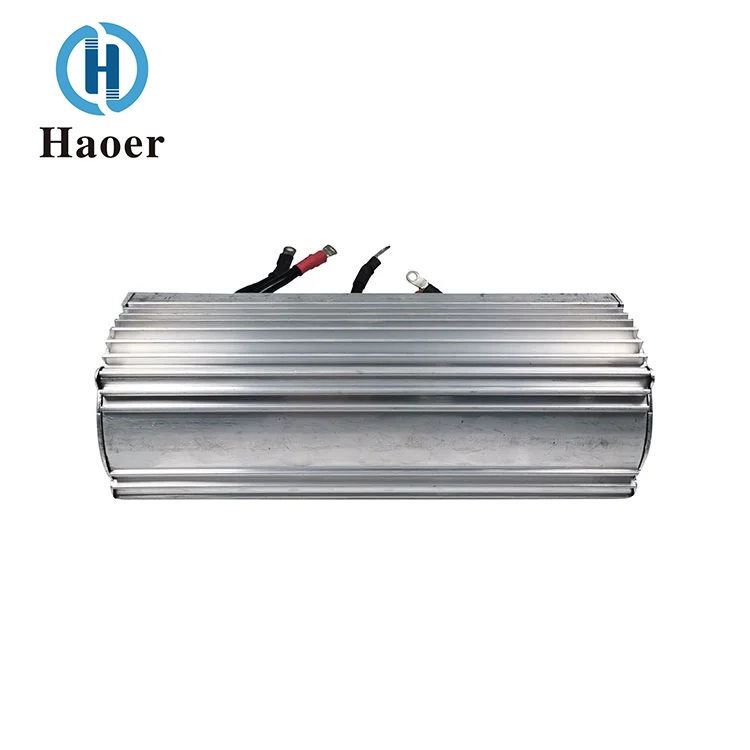

Aurinkosähköinvertterin virtalähteen kokoonpanon kela

Periaate

Haoer-toimittajan valmistamalla aurinkosähköinvertterin teholähteen kokoonpanokelalla on kolme ydinroolia invertterissä, mikä tukee aurinkosähkön tehokasta muuntamista ja verkkoliitäntää:

Energian varastointi ja energian muuntaminen DC-AC invertterivaiheessa. Induktori toimii energiaa varastoivana komponenttina. Kun kytkentäputki johtaa, se varastoi sähköenergiaa; kun kytkentäputki sammutetaan, se vapauttaa energiaa. Se toimii yhdessä invertterisillan kanssa ja muuntaa aurinkopaneelista tulevan tasavirtasähkön vaihtovirtasähköksi, mikä varmistaa vakaan lähtöjännitteen ja -taajuuden.

Verkkoon kytketyn harmonisen suodatusinvertterin vaihtovirtalähtö sisältää korkeataajuisia harmonisia. Yhdistetty kela vaimentaa harmonisia signaaleja differentiaalimuotoisen suodatustoiminnon kautta, mikä tekee lähtövirran aaltomuodosta lähellä siniaaltoa ja täyttää verkkoon kytketyt harmoniset standardit (kuten GB/T 14549-2008); Samalla se vaimentaa yhteismoodin kuristustoiminnon kautta invertterin ja verkon välistä yhteismuotoista häiriötä välttäen häiriösignaalin syöttämisen takaisin aurinkosähköpaneeliin tai verkkoon.

Valon intensiteetti vaikuttaa suuresti aurinkosähköpaneelin lähtövirtaan, jossa on virran tasoitus- ja jännitetasoitusominaisuudet, ja se vaihtelee huomattavasti. Yhdistetty kela voi tasoittaa virran vaihteluita, stabiloida invertterin tulojännitettä, estää äkillistä virranmuutosta aiheuttamasta vaikutusta kytkinlaitteisiin ja parantaa vaihtosuuntaajan toimintavarmuutta.

Ominaisuudet

· Korkea kyllästysvirran kantokyky

Rauta-pii-alumiini/amorfisen metalliseoksen ytimiä käytettäessä kyllästysvuon tiheys ylittää perinteisten ferriittiytimien tiheys, joka kestää aurinkosähköjärjestelmän hetkellisen suuren virran vaikutuksen (huippuvirta voi olla 2-3 kertaa nimellisvirta), ja induktanssiarvo ei laske merkittävästi, mikä sopii valosähkön ominaispiirteisiin.

· Laaja taajuusalue pienellä häviöllä, mikä parantaa invertterin tehokkuutta

Aurinkosähköinvertterin virtalähdekokoonpanon kelan toimintataajuusalueet 10 kHz - 50 kHz (valosähköinvertterien päätaajuusalue), erittäin pieni ydinhäviö (rautahäviö) ja käämihäviö (kuparihäviö). Komponentin kokonaishyötysuhde on ≥ 99 %, mikä vähentää tehokkaasti invertterin energiankulutusta ja lisää aurinkosähkövoimalan sähköntuotantoa.

· Vahva sopeutuvuus laajoihin lämpötila-alueisiin

Käyttölämpötila-alue kattaa -40 ℃ - +125 ℃, magneettisen permeabiliteetin lämpötilakertoimen ollessa ≤ ±5 %. Jopa aurinkosähkövoimaloiden ulkoympäristöissä, jotka ovat alttiina korkeille lämpötiloille ja kovalle kylmälle, se voi silti säilyttää vakaan suorituskyvyn ja täyttää teollisuustason luotettavuusvaatimukset.

· Häiriöiden esto ja verkkoyhteensopivuus

Integroitu suodatusrakenne voi samanaikaisesti vaimentaa yhteistilan/differentiaalitilan häiriöitä, mikä auttaa invertteriä saamaan EMC-sertifikaatin verkkoliitännälle (kuten TUV, CE, UL) ja estää häiriösignaaleja vaikuttamasta sähköverkkoon ja ympäröiviin laitteisiin.

· Modulaarinen rakenne yksinkertaistaa invertterien kehitystä

Useiden induktoritoimintojen integrointi vähentää invertterin sisäisten komponenttien määrää ja johdotuksen monimutkaisuutta, lyhentää kehitysjaksoa, alentaa laitteiden vikaantuvuutta ja samalla pienentää invertterin kokoa mukautuakseen aurinkosähköjärjestelmien miniatyrisointitrendiin.

Yrityksen vahvuus

Guangdong Haoer Electronics Co., Ltd. on toiminut vahvasti teollisuudessa vuodesta 2008 lähtien, ja se on erikoistunut tarkkuusmagneettikomponenttien valmistaja. Ydintuotteemme – suurtaajuiset muuntajat, suodattimet ja induktorit – ovat olennainen osa edistyneitä sovelluksia valaistuksessa, kodinkoneissa, aurinkosähkössä, UPS:ssä, autojärjestelmissä ja verkkoviestinnässä.

Yhtiön kasvua leimaa merkittävä tuotantokapasiteetti: useita tuotantolaitoksia Foshanissa, yli 1 000 työvoimaa ja yli 100 miljoonan yksikön vuosituotanto. Investoinnit automaatioon ja tarkkuustestaukseen yhdistettynä sertifikaatteihin, kuten CQC, UL, ISO 9000 ja TS 16949, heijastavat sitoutumistamme huippuosaamiseen.

Innovaatioiden, laatujohtajuuden ja yhteistyön menestyksen periaatteiden ohjaamana Haoer vahvistaa edelleen osaamistaan ​​ja myötävaikuttaa globaalin elektroniikkateollisuuden muuttuviin tarpeisiin.

Todistus

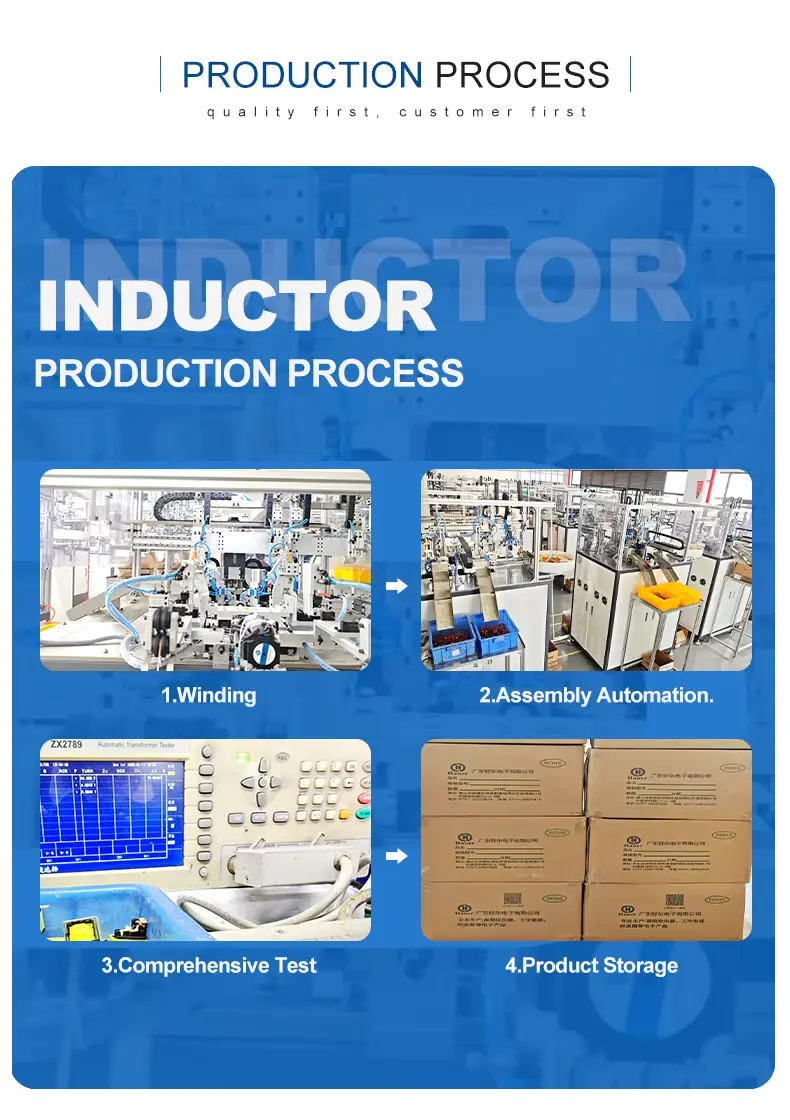

INDUKTORIN TUOTANTOPROSESSI

1.Winding

2. Kokoonpanoautomaatio.

3. Kattava testi

4.Tuotteen säilytys

Logistiikka

Paketti lähetetään suurten kuriiriyhtiöiden (kuten DHL, UPS, TNT, FedEx jne.) kautta, ja voimme myös järjestää lento- tai merikuljetukset tarpeidesi mukaan.

FAQ

1. Mitkä ovat tehtaanne valmistamien kondensaattorien päätyypit?

Yrityksemme valmistaa metalloituja kalvoja, uusia energiakalvokondensaattoreita, suurtaajuusmuuntajia, suodattimia, induktanssikäämiä.

2. Onko aurinkosähköinvertterin virtalähdekokoonpanon kela kansainvälisten standardien mukainen?

Kyllä, tuotteemme täyttävät IS09001-2015, UL, CUL, VDE ja CQC kansainväliset standardit. Yrityksen tuotteet täyttävät EU:n uusimmat ympäristövaatimukset sekä RoHs- ja REACH-direktiivin standardit.

3. Kuinka saan hintatarjouksen?

Voit lähettää kansainvälisellä verkkosivustollamme tarjouspyynnön, jossa ilmoitetaan tuotetyyppi, määrä ja muut vaatimukset. Tiimimme vastaa tarjoukseesi mahdollisimman pian.
