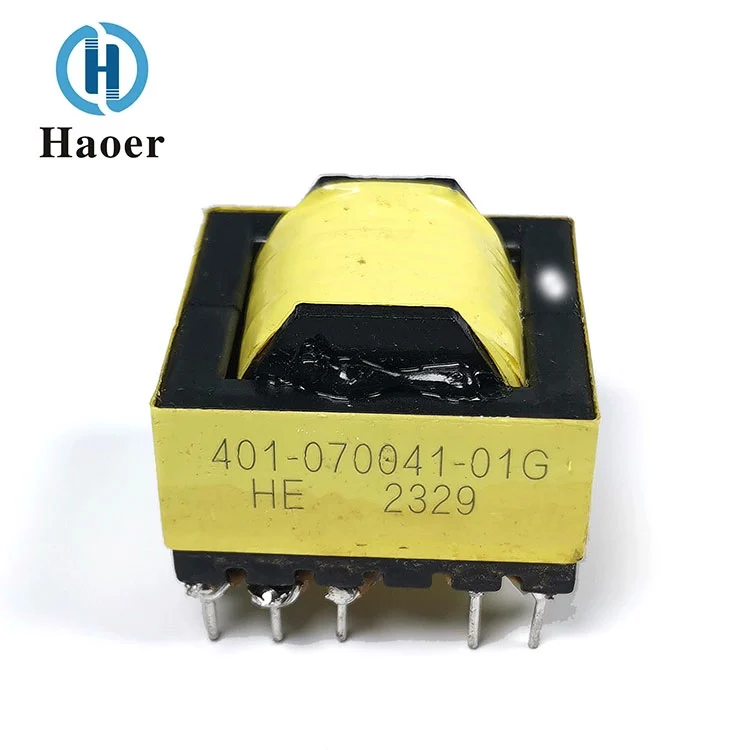

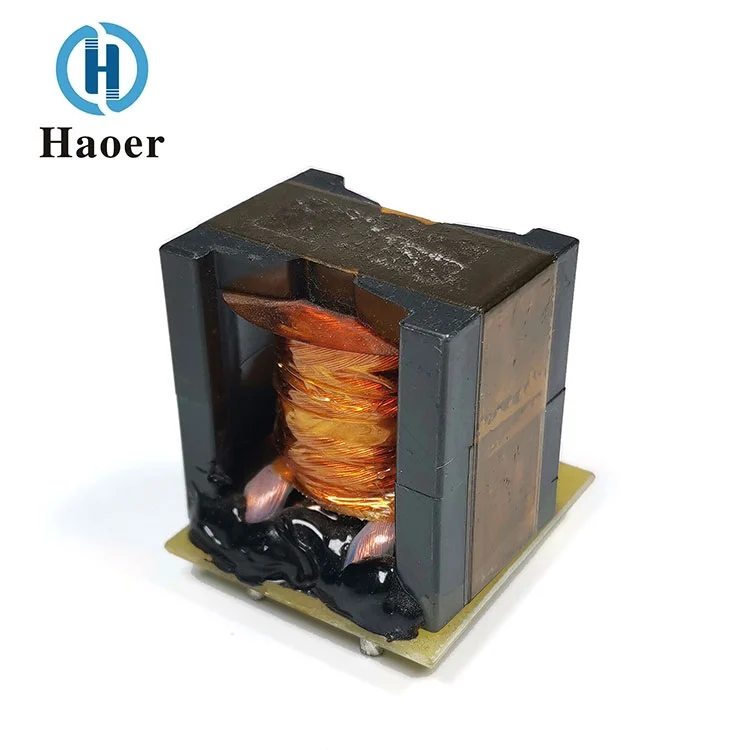

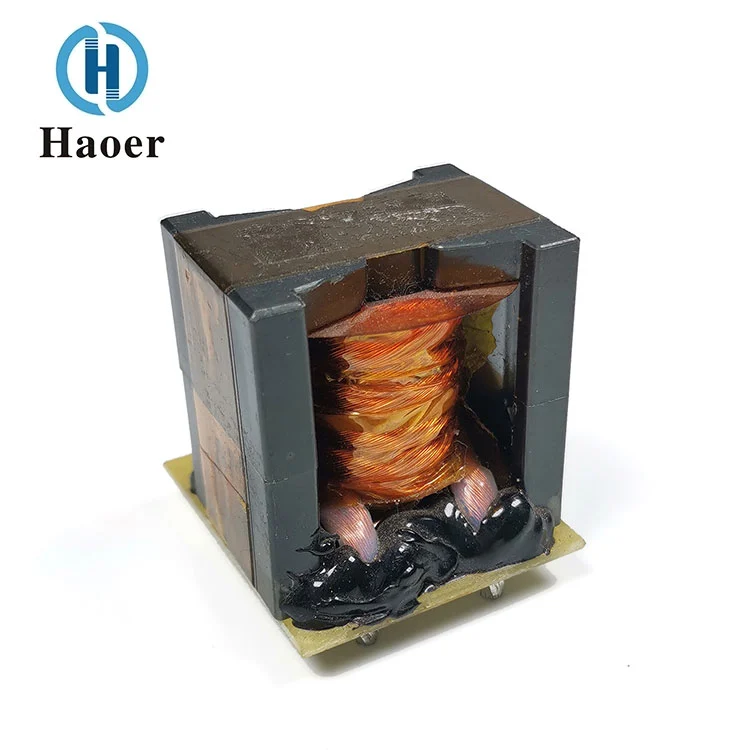

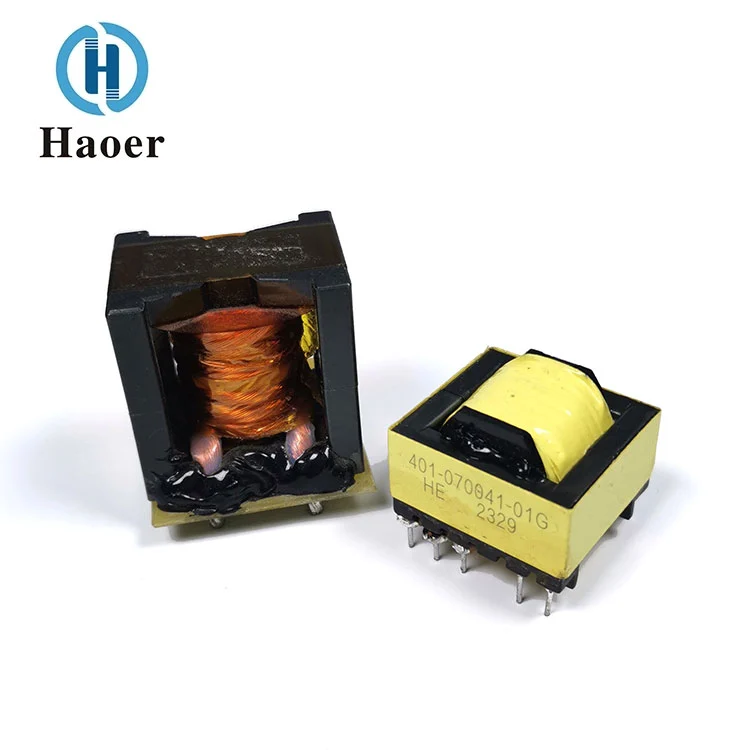

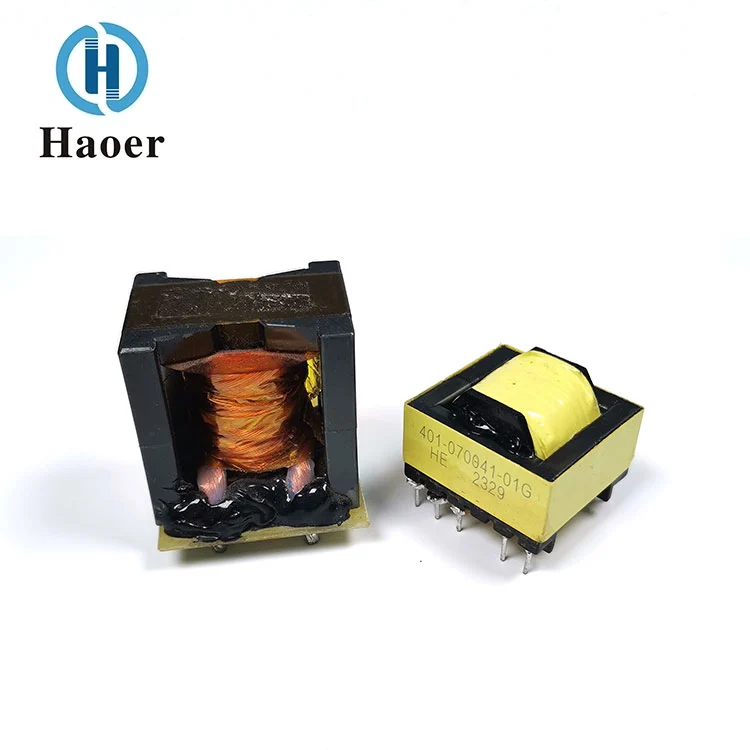

Suunnitellessaan PC Power Supply High-Frequency Transformer -muuntajaa Haoerin valmistaja keskittyi korkeaan tehotiheyteen, alhaiseen lämpötilan nousuun ja pitkäaikaiseen luotettavuuteen. Tiukan sähköeristyksen ja lämmönpoiston optimoinnin ansiosta se varmistaa jatkuvan, vakaan ja puhtaan virtalähteen ydinlaitteistoille, kuten prosessoreille ja näytönohjaimille, ja on avainkomponentti tehokkaiden, hiljaisten ja pienikokoisten PC-virtalähteiden tavoitteiden saavuttamisessa.
1. ER-sarjan muuntajien magneettisydämellä on yleensä E-muotoinen tai vastaava E-muotoinen rakenne, jossa on pyöreä keskipilari. Tämä muoto tekee kytkentäasennosta hyvän, helpottaa käämitystä ja lisää käämitysaluetta, mikä on hyödyllistä suunniteltaessa muuntajia, joilla on suuri teho ja pieni vuotoinduktanssi.

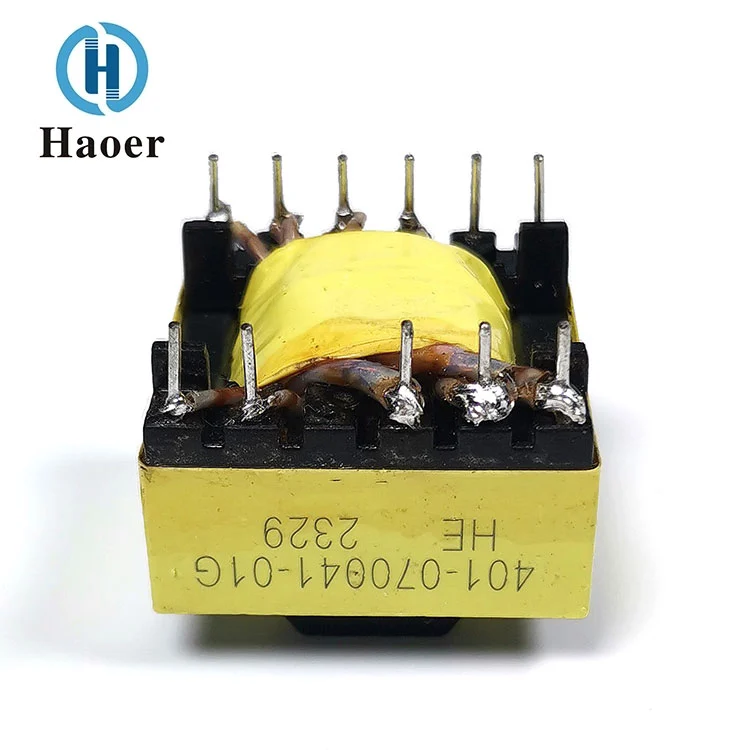

2. Joidenkin ER-sarjan muuntajien runko on varustettu useilla liittimillä, mikä helpottaa useiden lähtömuuntajien suunnittelua ja voi täyttää erilaisten piirien tarpeet useille lähtöjännitteille ja virroille.
3. ER-sarjan muuntajien suorituskykyominaisuudet: pieni häviö, suuri lähtöteho, laaja käyttötaajuus, alhainen lämpötilan nousu, vakaa suorituskyky.
4. ER-sarjan muuntajia sovelletaan hakkuriteholähteisiin, viestintälaitteisiin, kulutuselektroniikkaan ja teollisuuslaitteisiin.
Ominaisuudet: helppo käämitys, korkea hyötysuhde, suuri teho ja korkea luotettavuus.
ER28/ER35/ER39/ER40/ER42/ER49
Sovelletaan AC/DC-muuntimiin, PC-virtalähteisiin, LLC-virtalähteisiin, tietoliikennevirtalähteisiin jne.
| OSA NRO | TERMINAALIN NASTAT | Mitat mm (tuumina) | TYYPPI | |||||
| A | B | C±0,5 | D±0,5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
