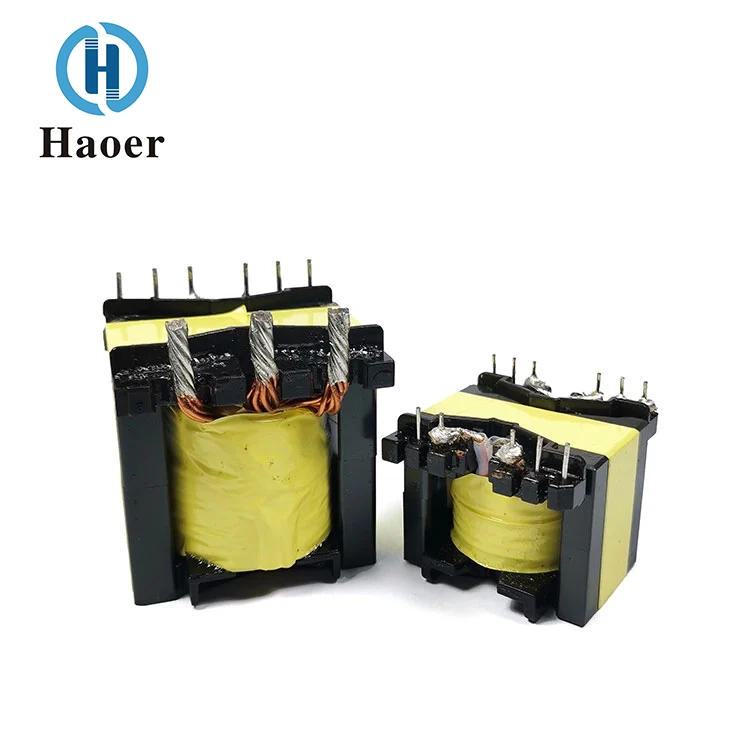

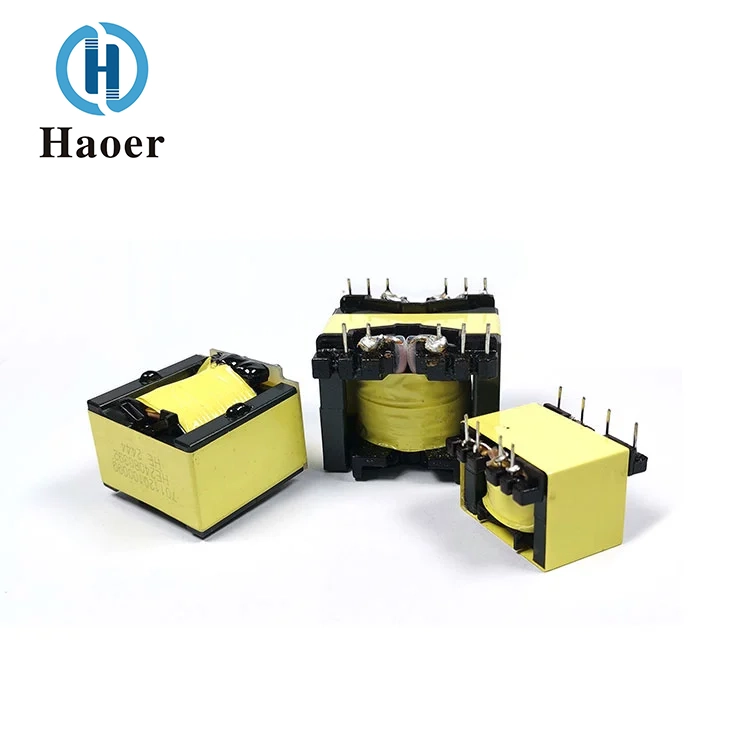

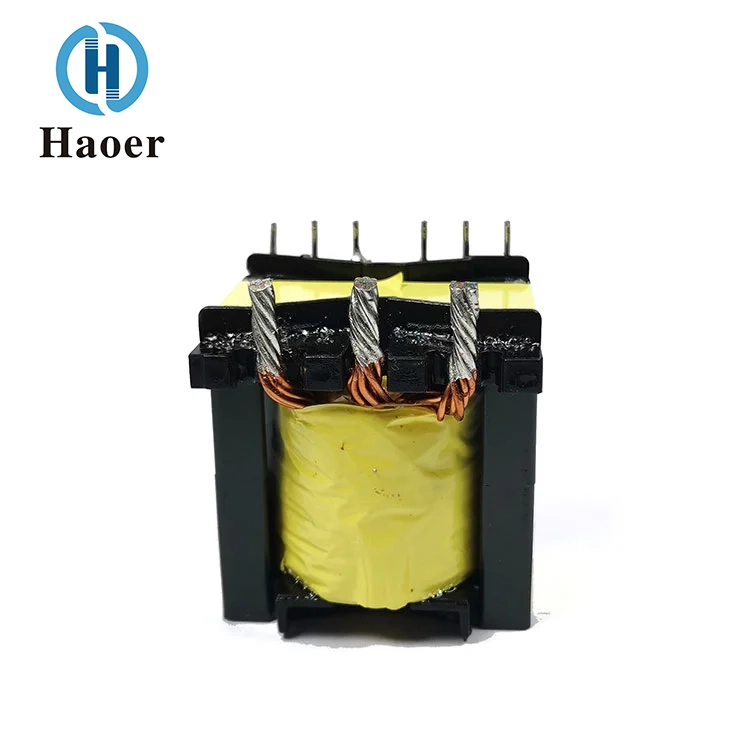

Haoer-valmistajan toimittama Kiinan PQ-invertterivirtalähteen korkeataajuusmuuntaja tukee laajaa taajuusaluetta 20 kHz - 500 kHz. Lähtöteho on joustavasti konfiguroitavissa välillä 15W - 1000W, ja sillä on vahva sopeutumiskyky. Sen käyttölämpötila-alue on -40 ℃ - +125 ℃, mikä sopii ankariin korkean ja matalan lämpötilan ympäristöihin; Varastointilämpötila on -25 ℃ - 85 ℃, ja sitä voidaan säilyttää pitkään suhteellisessa kosteudessa 30 % - 95 %, mikä osoittaa hyvää ympäristön stabiilisuutta.
Ominaisuudet: Erinomainen magneettinen suojaus, kompakti rakenne, suuri teho, korkea hyötysuhde, alhainen magneettinen vuoto, vahva häiriönestokyky jne.

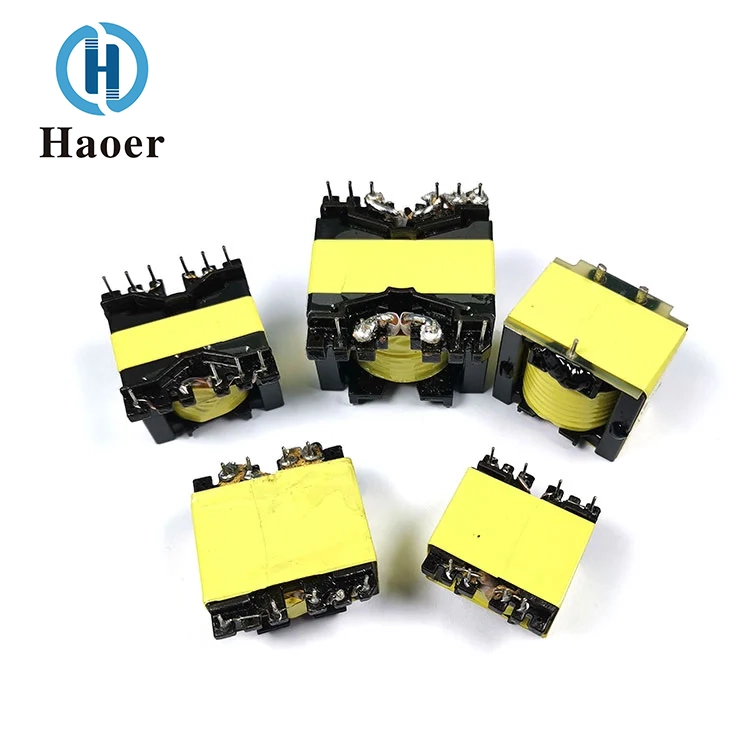

PQ2016/ PQ2020/ PQ2620/PQ2625 / PQ3225 / PG3230 / PQ3535 / PQ4040 / PQ5050
| 1. Toimintataajuus: | 20 kHz - 500 kHz |
| 2. Lähtöteho: | 15-1000W |
| 3. Käyttölämpötila: | -40°C - +125°C |
| 4. Varastointilämpötila: | -25°C - +85°C |
| 5. Varastointikosteus: | 30 % - 95 % |
PQ Inverter Power Supply High-Frequency Transformer on magneettikomponentti, joka on erityisesti suunniteltu korkeataajuisille tehonmuunnospiireille (joiden toimintataajuus on yli 20 kHz). Se hyödyntää suurtaajuisia vaihtuvia magneettikenttiä jännitteen muuntamisen, energiansiirron ja piirin eristämisen saavuttamiseksi. Se on ydinkomponentti nykyaikaisissa tehoelektroniikkalaitteissa, kuten hakkuriteholähteissä, inverttereissä ja uusissa energiamuuntimissa.
Perinteisiin tehotaajuusmuuntajiin verrattuna suurtaajuusmuuntajilla on seuraavat huomattavat ominaisuudet ja edut:
Korkea hyötysuhde ja pieni koko: Sähkömagneettisen induktion periaatteen mukaan mitä suurempi työtaajuus on, sitä pienempi on magneettisydämen poikkileikkauspinta-ala ja saman tehon siirtämiseen tarvittavien kelojen kierrosten määrä. Siksi samoissa tehoolosuhteissa suurtaajuusmuuntajien tilavuus ja paino voivat olla enemmän kuin yhden suuruusluokan pienempiä kuin teho-taajuusmuuntajien, jolloin saavutetaan tehonsyöttölaitteiden miniatyrisointi ja keveys.
Erinomainen suorituskyky: Korkeataajuinen rakenne vähentää tehokkaasti magneettisten materiaalien hystereesihäviöitä ja käämien pyörrevirtahäviöitä. Yhdessä pienihäviöisten magneettisten ydinmateriaalien (kuten ferriitti, amorfinen ja nanokiteinen) ja kierrettyjen monisäikeisten johtojen, kuten Litz-johtojen, kanssa kokonaisenergian muunnostehokkuus on erittäin korkea.
Laaja käyttölämpötila-alue: PQ-invertterivirtalähteen korkeataajuinen muuntaja pystyy mukautumaan ankariin ympäristöihin. Se voi toimia esimerkiksi lämpötila-alueella -40 ℃ - +125 ℃, mikä varmistaa vakaan toiminnan äärimmäisen korkeissa ja matalissa lämpötiloissa.
Laaja sovellusyhteensopivuus: Sen toimintataajuusalue on laaja (esim. 20kHz - 500kHz), ja lähtöteho kattaa 15W - 1000W ja jopa enemmän, mikä mahdollistaa eri topologioiden (kuten eteenpäin, taaksepäin, LLC-resonanssin) ja tehotasojen vaatimusten joustavan tyydyttämisen.
DC-DC-muuntimet, LED-ajovirtalähteet, invertterivirtalähteet, UPS-virtalähteet
| OSA NO. | TERMINAALIN NASTAT | Mitat mm (tuumina) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. on perustettu vuonna 2008. Olemme ammattimainen valmistaja, joka on erikoistunut korkeataajuisiin muuntajiin, suodatinlaitteisiin, keloihin ja muihin magneettikomponentteihin. Tuotteitamme käytetään laajasti valaistuksessa, kodinkoneissa, aurinkosähköissä, UPS-järjestelmissä, autoelektroniikassa, verkkoviestintälaitteissa, tietokoneiden oheislaitteissa ja erilaisissa kytkentävirtalähteissä.

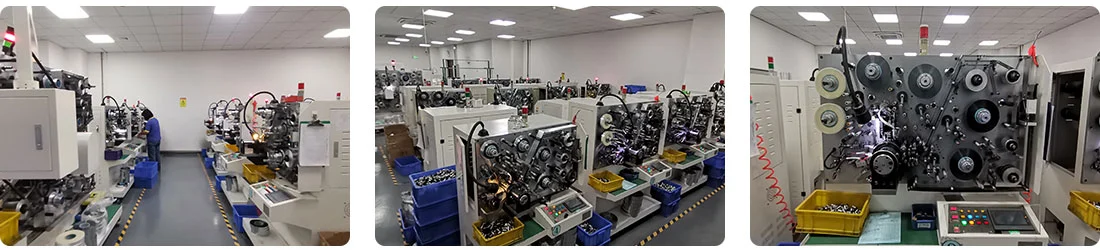

Vuosien kehitystyön jälkeen yritys on ottanut täysin käyttöön automatisoidut tuotantolaitteet ja erilaiset korkean tarkkuuden testauslaitteet. Meillä on useita tuotantolaitoksia Foshanissa, Guangdongissa ja yli 1 000 työntekijää, joten muuntajien, suodattimien ja induktorien vuotuinen tuotantokapasiteettimme on yli 100 miljoonaa yksikköä.
Kokeneen ja dynaamisen tiimin tukemana yritys on saanut CQC-, UL-, ISO 9000- ja TS 16949 -turvallisuus- ja laatujärjestelmän sertifikaatit. Haoer on sitoutunut kasvamaan vahvemmiksi ja pyrkimään huippuosaamiseen noudattaen teknologisen innovaation, laadun etusijalla, palvelun ylivallan ja win-win-yhteistyön periaatteita.
Tarjoamme nopean 7×24 tunnin asiakaspalvelun ja elinikäisen teknisen tuen. Ylläpidämme tuotetiedostoja täydellistä seurantaa varten, suoritamme säännöllisiä ennakoivia seurantatoimia ja meillä on asiantuntijatiimi, joka tarjoaa jatkuvaa teknistä apua. Sitoudumme avoimiin takuisiin ja pitkäaikaisiin toimitustakuisiin ja olemme sitoutuneet luomaan kanssasi pitkäaikaisen ja molempia osapuolia hyödyttävän kumppanuuden luotettavien palveluiden avulla.
