Analyysi kalvokondensaattorien soveltamisesta sähkömagneettisissa lämmityslaitteissa

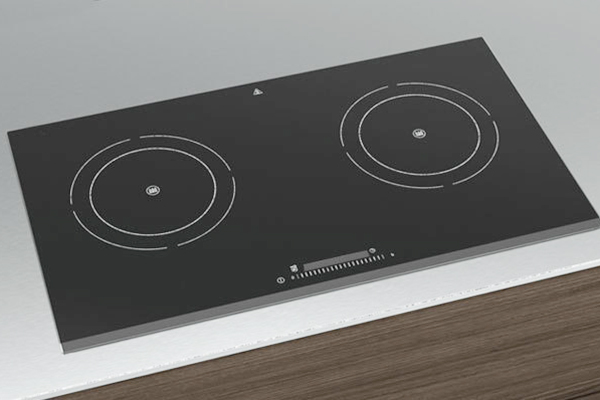

Sähkömagneettista lämmitystekniikkaa (IH) käytetään laajalti kodinkoneissa ja teollisuuslaitteissa, mukaan lukien induktioliedet, IH-riisikeittimet, induktiovedenlämmittimet, tiivistyskoneet ja teollisuuden sulatusuunit. Nämä laitteet muuntavat verkkovirta- tai tasavirran suurtaajuiseksi vaihtovirraksi (1 kHz - 1 MHz) puolisilta- tai täyden sillan invertteripiirien kautta. Korkeataajuinen virta synnyttää vaihtuvan magneettikentän, joka indusoi metalliesineissä pyörrevirtoja tuottaen lämpöä.

Kalvokondensaattoreilla on kriittinen rooli IH-piireissä, ja niillä on kolme päätehtävää:

1. Tulon EMC-suodatus (C1/C2)

Yhdessä yhteistilan rikastimien kanssa,kalvokondensaattoritmuodostavat Pi-tyypin suodattimet AC-tuloon. Ne vaimentavat nopean IGBT-kytkennän synnyttämät sähkömagneettiset häiriöt ja suojaavat laitteita ulkoisilta verkkohäiriöiltä. C1 käyttää tyypillisesti MKP-X2-tyyppisiä kondensaattoreita (3 µF - 10 µF, 275 VAC - 300 VAC, Y-liitäntä), kun taas C2 käyttää MKP:n metalloituja kalvokondensaattoreita (3 µF - 10 µF, 450 VAC - 500 VAC, deltaliitäntä).

2. DC-linkki (C3)

Kolmivaiheisen siltatasasuuntauksen jälkeen C3 toimii induktorin kanssa tasatakseen sykkivän DC:n stabiiliksi tasavirraksi invertterivaihetta varten. Sen ensisijainen tehtävä on DC-Linkin tuki --- vaimentaa IGBT-kytkennän synnyttämiä aaltoiluvirtoja ja harmonisia jännitteitä, mikä estää DC-väylän itsevärähtelyt, jotka voivat vahingoittaa IGBT:itä ja lyhentää laitteiden käyttöikää.

3. Korkeataajuinen resonanssipiiri

Resonanssikondensaattori (tyypillisesti 0,1 µF – 0,8 µF, nimellisjännite 1600 V DC asti) muodostaa säiliöpiirin induktiokäämin kanssa ja muodostaa korkeataajuisen värähtelevän magneettikentän, joka tuottaa lämpöä metallityökappaleeseen. Induktiokeittimet toimivat tyypillisesti taajuudella 20 kHz - 40 kHz, mikä luo korkean dv/dt:n ja suuria sykkiviä virtoja resonanssikondensaattorin läpi.

Miksi filmikondensaattorit?

Metallisoidut polypropeenikalvokondensaattorit ovat suositeltavia IH-sovelluksissa johtuen:

● Pieni suurtaajuushäviö -- Alhainen hajoamiskerroin varmistaa minimaalisen sisäisen lämmityksen.
● Matala ESR ja ESL - Kriittinen suurten aaltoiluvirtojen kuljettamiseen ja minimoimalla lämmön muodostumisen. Kehittyneet MKP-kondensaattorit voivat saavuttaa ESR:n alle 15 mΩ, mikä vähentää merkittävästi lämpötilan nousun riskiä.
● Korkea dv/dt-kestävyys -- Välttämätön resonanssipiireille, jotka ovat alttiina nopeille jännitteen muutoksille.
● Erinomainen itsekorjautuva ominaisuus -- Paikallinen dielektrinen rikkoutuminen poistuu ilman katastrofaalista vikaa, mikä takaa pitkän käyttöiän.
● Polarisoitumaton rakenne – Yksinkertaistaa piirien sijoittelua ja mahdollistaa käänteisen jännitteen vahingoittumatta.
● Kompakti koko ja suuri tehotiheys -- Mahdollistaa ohuet, integroidut muotoilut nykyaikaisille IH-laitteille.

Filmikondensaattoritovat välttämättömiä komponentteja sähkömagneettisissa lämmityslaitteissa, mikä mahdollistaa luotettavan suurtaajuustoiminnan, tehokkaan energian muuntamisen ja pitkän käyttöiän. OEM-valmistajille ja virtalähteiden valmistajille on tärkeää valita kalvokondensaattorit, joilla on asianmukaiset tekniset tiedot – mukaan lukien jännite, dv/dt-ominaisuus, ESR ja lämpötehokkuus – tuotteen luotettavuuden ja markkinoiden kilpailukyvyn varmistamiseksi.
