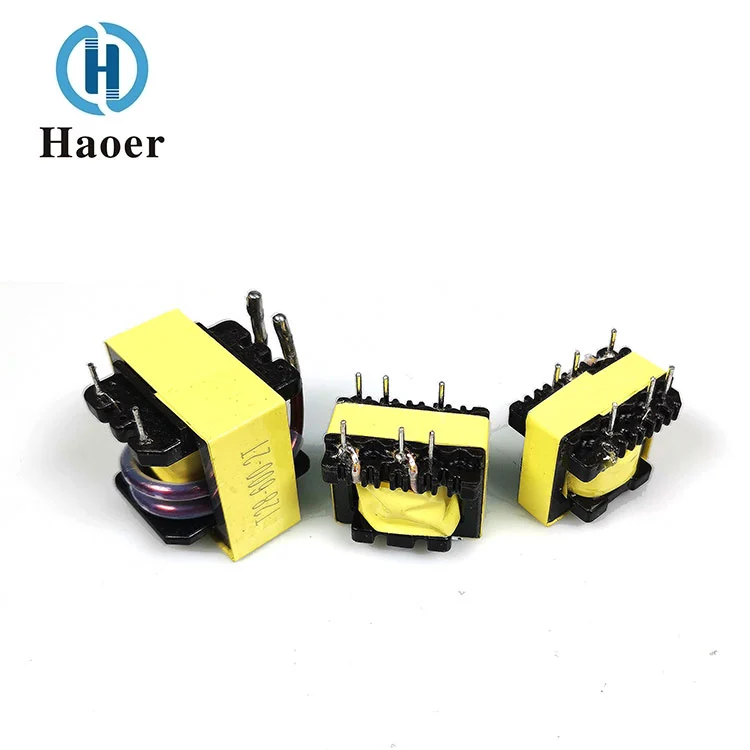

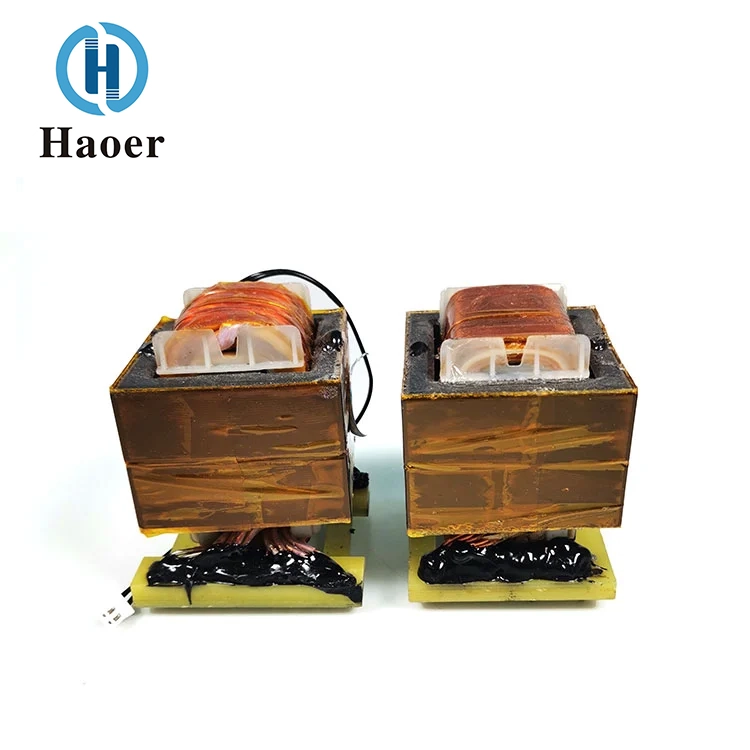

Hakkuriteholähteen "sydännä" suurtaajuusmuuntaja suorittaa kolme tärkeää tehtävää: energian siirto, jännitteen muuntaminen ja sähköinen eristys. Sen suorituskyky vaikuttaa suoraan teholähteen tehokkuuteen, kokoon ja EMI-tasoon. Tässä artikkelissa analysoidaan keskeisiä valintatekniikoita sovellusskenaarioiden perusteella.

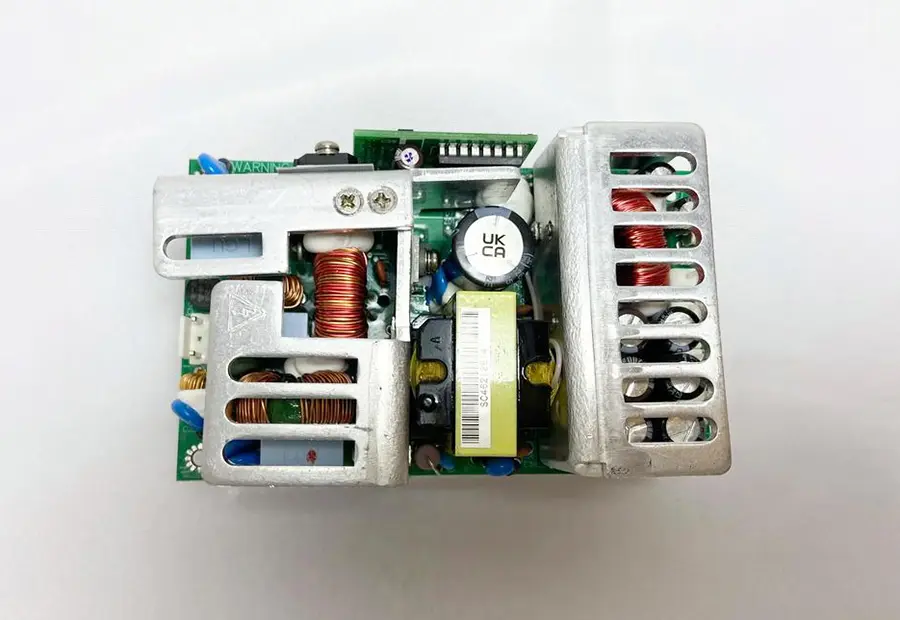

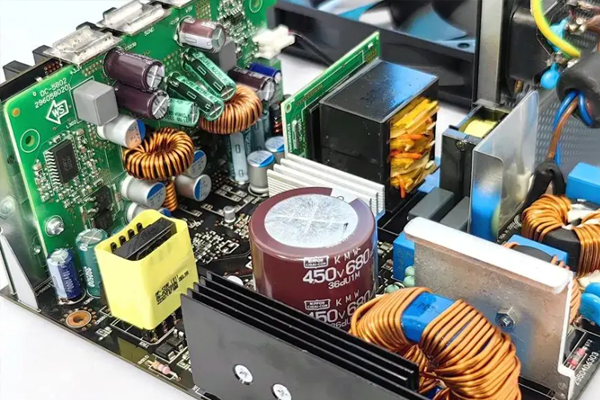

Suurtaajuisten muuntajien ydinrooli kytkentävirtalähteissä
Energiansiirtonapa: Magneettisydämen ja käämin kytkennän kautta tasavirtapulssienergia siirretään tehokkaasti toisioon. Tehotaajuusmuuntajaan verrattuna korkeataajuinen rakenne voi vähentää äänenvoimakkuutta jopa 70%
Sähköinen eristyssulku: Ensiö- ja toisiokäämien välinen eristyskerros on suunniteltu täyttämään turvallisuusstandardit ja estämään yhteismoodihäiriöt. Yleiset eristysjännitevaatimukset ovat tyypillisesti 1,5kV - 4kV.
Jännitteen muunnosohjain: Saavuttaa tarkan jännitteen alennuksen/lisäyksen säätämällä kierrossuhdetta. Esimerkiksi flyback-topologiassa yli 5 % kierrossuhteen virhe voi aiheuttaa vaihteluita lähtöjännitteessä.
Tyypillinen sovellusskenaarion analyysi
Tapaus 1: AC/DC-sovitin
Topologia: Käyttää enimmäkseen flyback-suunnittelua

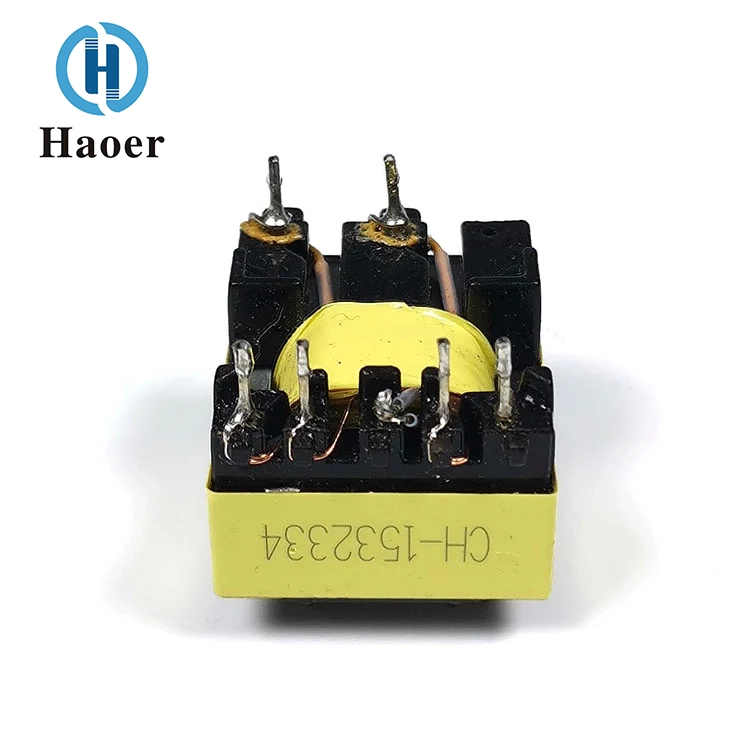

Muuntajavaatimukset:
Ydintyyppi: Pienihäviöinen ferriitti
Käämirakenne: Kolmieristetty lankakäämi
Pääparametrit: Vuotoinduktanssi < 5 % viritysinduktanssi
Tapaus 2: LED-ajovirtalähde
Ydinhaaste: suuri tehotiheys ja lämmöntuottotasapaino
Optimointiratkaisu:
Käytä tasomuuntajia korkeuden vähentämiseksi
Käytä segmentoituja käämiä ihovaikutuksen minimoimiseksi
Yhdistä tasasuuntaajasillan kanssa muunnostehokkuuden parantamiseksi
Komponenttien valinnan kolme kultaista sääntöä
Magneettisydämien materiaalien valinta
Rautaoksidi: Soveltuu alle 100 kHz:n skenaarioihin
Metallinen magneettinen jauheydin: Soveltuu korkeataajuisiin ja suurvirtasovelluksiin
Nanokiteinen: Äärimmäisen korkeataajuinen ja pienihäviöinen ratkaisu
Avainparametrien vastaavuus
Kyllästysvuon tiheys: 20 % marginaali tulee varata
Ikkunoiden käyttöaste: Suosittelemme säätämään 40–60 %
Lämpötilan nousuraja: Lämpötilan nousun täydellä kuormituksella tulee olla ≤ 40 ℃
Vinkki valintakuopan välttämiseksi: Pyörrevirtahäviön huomioimatta jättäminen voi aiheuttaa magneettisydämen paikallista ylikuumenemista, mikä johtaa magneettisen kyllästymisen epäonnistumiseen.
Yhteistyökomponenttien yhdistäminen
Tulosuodatus: X/Y-kondensaattorit yhteismoodihäiriöiden vaimentamiseen
Lähtötasasuuntaus: Nopeasti palautuvat diodit kytkentähäviöiden vähentämiseksi
Puskuripiiri: RC-absorptioverkko kytkentätransistorin suojaamiseksi
