EDR-sarjan korkeataajuiset muuntajat: matalaprofiilinen muotoilu suureen tehotiheyteen

Maailmanlaajuinen pyrkimys sähköisten järjestelmien tehotiheyden lisäämiseen ja miniatyrisointiin muokkaa magneettikomponenttiteollisuutta. Tämän muutoksen ytimessä on EDR-sarjan suurtaajuusmuuntajat – matalaprofiilinen ferriittisydänrakenne, jossa yhdistyvät kompakti koko, erinomainen magneettinen suojaus ja korkea tehonkäsittelykyky vaativiin tehoelektroniikkasovelluksiin.

Tekniset tiedot

Ominaisuudet

• Matalaprofiilinen rakenne – Mahdollistaa integroinnin rajallisiin piirilevyasetteluihin.
• Erinomainen magneettinen suojaus – Minimoi sähkömagneettiset häiriöt (EMI) ja ylikuulumisen.
• Suuri teho pienessä tilavuudessa - Saavuttaa jopa 800 W:n lähtötehon säilyttäen samalla pienen tilan.

Suunnittelu ja tekninen säätiö

EDR-sarjan muuntajat on rakennettu tasomaisen ferriittisydänarkkitehtuurin ympärille käyttämällä E-type-, EC-, ETD-, EER-, PQ- tai RM-ydingeometrioita. Lieriömäinen keskipilarin rakenne vähentää kuparin häviötä noin 11 % verrattuna suorakaiteen muotoisiin poikkileikkauksiin ja helpottaa käämitystä ja parantaa lämmön poistumista. Matalaprofiilinen rakenne mahdollistaa pinta-asennusintegroinnin rajallisiin piirilevyasetteluihin.

Taajuuden joustavuus ulottuu 20 kHz - 500 kHz, kun taas tehonkäsittely vaihtelee 10 W - 800 W. Lämpöteho on taattu -40 °C - +125 °C käyttöalueella, varastointiolosuhteissa -25 °C - +85 °C ja kosteus 30 % - 95 %. Ydinmateriaalivalinnat sisältävät PC40, PC44, PC95 ja seuraavan sukupolven PC95D/PC95A korkeataajuiset matalahäviöiset ferriitit, jotka tarjoavat kehittäjille tarkat kompromissit kustannusten, läpäisevyyden ja ydinhäviön ominaisuuksien välillä.

Sovelluskohtaiset vaihtoehdot

EDR-sarja kattaa useita mekaanisia jalanjälkiä vastaamaan erilaisiin tehonmuunnostarpeisiin:

• EDR28-- Suosituin malli LED-putkivalaistukseen, joka tukee tulojännitteitä 85--265 VAC ja lähtöjännitteitä 4--24 VDC. Yhdessä PC44-ydinmateriaalin kanssa EDR28 tuottaa tehokkaan tehon erittäin matalalla profiililla.
• EDR39-- Monikäämikokoonpano (neljä käämiä), joka on räätälöity monilähtöisille hakkuriteholähteille, teollisille ohjausjärjestelmille ja suuritehoisille sovittimille. Sisältää PC40-magneettiytimet, alhaisen vuodon induktanssin, korkean kestojännitteen ja tiukan erästä toiseen.
• EDR2609/2809/2810/3909-- Yleiskäyttöiset jalanjäljet ​​viestintälaitteille, television virtalähteille, ilmastointilaitteiden tehoasteille, tietokoneiden tehojärjestelmille ja erilaisille DC-DC-muuntimille.
• EDR3810-- Erittäin ohut muotoilu, jossa on patentoitu kannatinrakenne, joka mahdollistaa matalaprofiilisen piirilevyn sijoittamisen. PC95D/PC95A pienihäviöisten ferriittiytimien voimanlähteenä se saavuttaa korkean hyötysuhteen ja vähentää valmistuskustannuksia täysin automatisoidun tuotannon ansiosta.

Suorituskyvyn erottimet

Pieni vuoto-induktanssi ja EMI-ohjaus

EDR-arkkitehtuuriin kuuluva suljettu magneettipiiri tuottaa minimaalisen vuotoinduktanssin ja erinomaisen magneettisen suojauksen, mikä vähentää merkittävästi sähkömagneettisia häiriöitä. Tämä on erityisen tärkeää suurtaajuuksisille kytkentämuuntimille, joissa perinteiset ydinmuodot kamppailevat usein EMI-yhteensopivuuden kanssa. Tehokas suojaus helpottaa tiukkojen EMC-sertifikaattien läpäisemistä ilman kalliita lisäsuodatusvaiheita.

Ylivoimainen lämmönhallinta

Sylinterimäinen keskipilarin geometria parantaa lämmönpoistoa verrattuna perinteisiin suorakaiteen muotoisiin sydänmalleihin, kun taas laaja käyttölämpötila-alue -40 °C - +125 °C tekee EDR-sarjasta sopivan ulko- ja teollisuusympäristöihin.

Kompakti koko, suuri tehotiheys

Matalasta profiilistaan ​​huolimatta EDR-sarja tarjoaa jopa 800 W:n lähtötehon, mikä tekee siitä ihanteellisen valinnan sovelluksiin, joissa piirilevytilaa on vähän, mutta tarvitaan suurta tehoa --- kuten LED-ajurit, teollisuusvirtalähteet ja sisäiset laturit.

Laatu ja vaatimustenmukaisuus

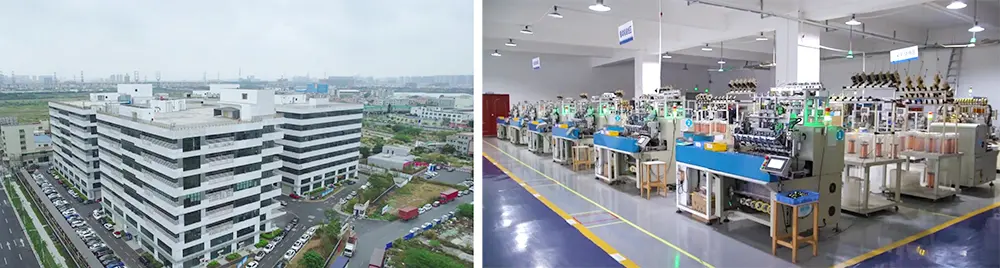

Guangdong Haoer Electronics Co., LTD valmistaa EDR-sarjan muuntajia täyden prosessin laadunhallintajärjestelmässä IQC:stä OQC:hen. Jokainen yksikkö käy läpi 100 % sähkötestauksen, mukaan lukien induktanssi, vuotoinduktanssi, DCR, kestävyysjännite (Hi-Pot) ja eristysresistanssi. Ydinmateriaalit voidaan jäljittää huipputason toimittajille, joilla on eräkohtaiset RoHS- ja REACH-raportit. Tuotteet on sertifioitu UL-, CE- ja ISO9001-standardien mukaisesti, ja ne ovat täysin vientimarkkinoiden kansainvälisten turvallisuusvaatimusten mukaisia.

EDR-sarja tarjoaa monipuolisen ja tehokkaan ratkaisun nykyaikaisiin virranmuunnoshaasteisiin – erittäin ohuista LED-ajureista monitehoisiin teollisuusvirtalähteisiin. Matalan profiilin, erinomaisen magneettisuojauksen ja jopa 800 W:n tehon pienellä tilavuudellaan ansiosta EDR-muuntajat tarjoavat luotettavan tien pienempiin, viileämpiin ja tehokkaampiin tehojärjestelmiin.
