Sendust Toroidal Core Differentiaalisen tilan kuristimet – suuri virta, alhainen kohina, erinomainen DC-bias

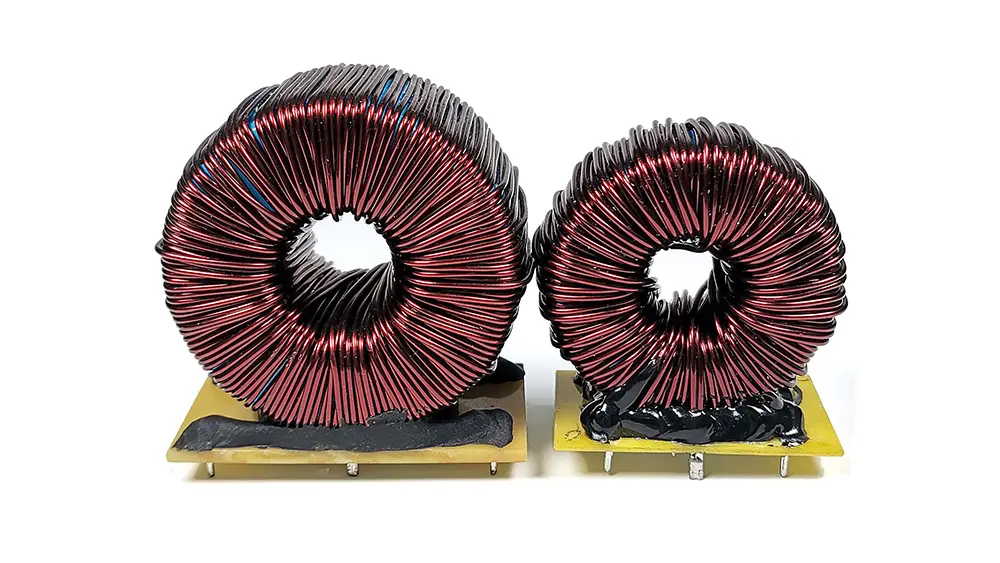

Sendust toroidisydämiskelatedustavat korkean suorituskyvyn ratkaisua teholähteiden suunnittelijoille, jotka etsivät tehokasta differentiaalitilan kohinanvaimennusta korkean aaltoiluvirran olosuhteissa. Näitä differentiaalimuotoisia kuristimia, jotka on suunniteltu tarjoamaan optimaalinen tasapaino sähköisen suorituskyvyn, lämpö- ja magneettisen vakauden sekä kustannustehokkuuden välillä, käytetään laajasti AC-linjasuodatuksessa, DC–DC-muuntimen lähtöasteessa, sähkömagneettisten häiriöiden (EMI) linjasuodattimissa ja tehokertoimen korjauspiireissä (PFC).

Tekniset tiedot

Toimintataajuusalue: 8 kHz – 1 MHz

Nimellisvirta-alue: 0,05 A – 2000 A

Käyttölämpötila-alue: −40 °C - +125 °C

Varastointilämpötila-alue: -25 °C - +85 °C

Varastointikosteusalue: 30 % – 95 % RH

Ulkohalkaisija: 6 mm – 60 mm

Ydinmateriaali ja keskeiset tekniset edut

● Sendust (Fe–Si–Al) -seosydin: Jolle on ominaista alhainen ydinhäviö, korkea kyllästysvuon tiheys (~1,35 T) ja erinomainen DC-esijännityksen käsittely – mahdollistaa vakaan induktanssin huomattavassa DC-superpositiossa.

● Toroidaalinen geometria: Tarjoaa täysin suljetun magneettiradan, minimoi hajamagneettikentät ja vähentää merkittävästi EMI-säteilyä ja kytkentää.

● Akustisesti hiljainen toiminta: Ei havaittavissa olevaa kohinaa koko toimintataajuudella ja kuormitusalueella, mikä tukee meluherkkiä sovelluksia.

● Poikkeuksellinen DC-esijännitestabiilisuus: Säilyttää >90 % nimellisinduktanssista nimelliskyllästysvirralla, mikä varmistaa suodattimen ennustettavan käyttäytymisen dynaamisissa kuormitusolosuhteissa.

● Laaja virran skaalattavuus: Kattaa sovellukset pienitehoisista signaalinkäsittelystä (50 mA) suurivirtaisiin teollisiin PFC- ja virtakisko-integroituihin järjestelmiin (2000 A).

Tyypilliset sovellukset

● AC Line Induktorit: Käytetään aktiivisissa ja passiivisissa PFC-portaissa ja harmonisten lievennysverkoissa.

● Output Filter Induktorit: Integroitu buck-, boost- ja flyback-topologioihin tasaamaan kytkettyjä DC-lähtöjä.

● EMI-linjasuodattimet: Käytetään differentiaalimuotoisina kuristimissa johdetuissa EMI-vaimennusstandardeissa CISPR 22/32- ja EN 55032 -standardien mukaisesti.

● PFC-kuristimet: Optimoitu erityisesti jatkuvan johtamisen (CCM) ja siirtymätilan (TM) tehostettaville PFC-muuntimille.
