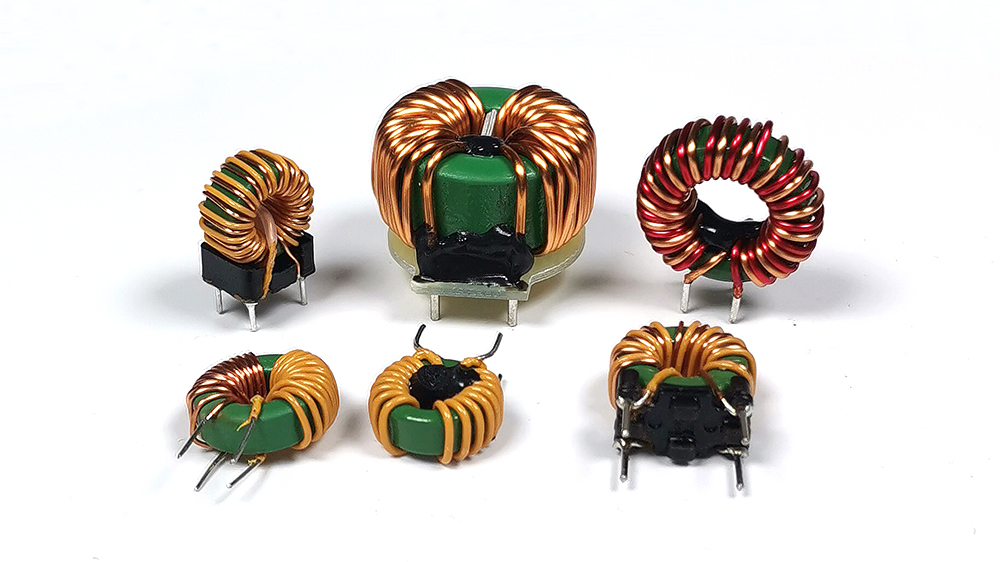

Tehokkaat toroidiset kelat: valitse mikä sopii, älä mikä maksaa enemmän

Nykypäivän tehoelektroniikkateollisuudessa --- suuntauksia kohti korkeampaa tehotiheyttä ja pienentämistä --- oikea magneettikomponenttien valinta vaikuttaa suoraan tehokkuuteen ja lämpötilan nousuun. Monet ostajat uskovat virheellisesti, että korkeampi hinta tarkoittaa parempaa suorituskykyä. Tässä artikkelissa käsitellään valintaasuuritehoiset toroidi-induktoritja löytää oikea tasapaino suorituskyvyn ja kustannusten välillä.

Vaihe 1: Ymmärrä parametrien takana olevat todelliset vaatimukset

Tehokkaat toroidi-induktoritkäytetään PV-inverttereissä, energian varastointimuuntimissa, suuritehoisissa SMPS-latureissa ja EV-latureissa. Niiden on kestettävä kymmenien tai satojen ampeerien DC-bias, säilyttäen samalla vakaat ominaisuudet korkeilla kytkentätaajuuksilla.

Kaksi parametria sekoitetaan usein:

● Kyllästysvirta (Isat) -- Ilmaisee, kuinka paljon induktanssia jää virtapiikkeihin. Kun ydin kyllästyy, induktanssi laskee jyrkästi, menettää aaltoilun vaimennuksen ja mahdollisesti laukaisee piirin suojauksen. Tekninen käytäntö sallii yleensä 20–30 %:n induktanssin pudotuksen huippuvirralla.
● Lämpötilan nousuvirta (Irms) -- Liittyy lämmöntuotantoon. Kuparihäviö (I² × DCR) ja ydinhäviö ovat tärkeimmät lämmönlähteet. Liiallinen lämpötilan nousu lyhentää kelan käyttöikää ja vaikuttaa ympäröiviin komponentteihin.

Vinkki: Anna todelliset virran aaltomuodot pelkän teholuokituksen sijaan parantaaksesi ensikierron valinnan onnistumista.

Vaihe 2: Valitse oikea ydinmateriaali

Ydinmateriaali määrittää suorituskyvyn rajat. Yleiset vaihtoehdot suurelle teholle:

● Sendust (Fe-Si-Al) -- Ihanteellinen suuritehoiseen energian varastointiin. Sen hajautettu ilmaväli tarjoaa erinomaisen DC-esijännitekyvyn. Lähes nollan magnetostriktio eliminoi kuultavia kohinaa. Sopii palvelimien virtalähteisiin ja teollisuuslaitteisiin.
● Ferriitti – Pieni suurtaajuushäviö ja alhaisemmat kustannukset, mutta sillä on kova kylläisyys ja huono energiavarasto. Se vaatii aukkoja suuritehoisissa sovelluksissa, mikä lisää prosessin monimutkaisuutta ja vuotovirtaa.
● Rautajauhe -- halvempi, sopii ei-kriittiseen suodatukseen tai vähemmän tilaa vaativiin, matalataajuisiin sovelluksiin.

Kaikki piirit eivät tarvitse kallista Sendustia. Valitse todellisten vaatimusten perusteella.

Vaihe 3: Kiinnitä huomiota käämityksen ja kokoonpanon yksityiskohtiin

Suuritehoiset kelat käyttävät paksua magneettijohtoa tai Litz-johtoa. Käämin tasaisuus vaikuttaa loiskapasitanssiin ja Q-tekijään.

Myös mekaanisella asennuksella on väliä. Kiinnittämättömät toroidit voivat kulua eristeen läpi tärinän vaikutuksesta ja aiheuttaa oikosulkuja. Suojausvaihtoehtoja ovat pohjalevyt, lämpökutistuvat letkut tai epoksipinnoitteet.

Johtopäätös

Valitseminensuuritehoiset toroidi-induktoriton teknisten parametrien tarkkaa sovittamista. Hyvä toimittaja tarjoaa pätevien tuotteiden lisäksi myös ennakkosuunnittelutukea. Valitse mikä sopii sovellukseesi --- ei välttämättä sitä, mikä maksaa eniten.
