UU virtamuuntajan suodatin

Tärkeimmät ominaisuudet ja keskeiset edut

Integroitu suunnittelu:

Haoer Factoryn valmistama UU-virtamuuntajasuodatin yhdistää virrantunnistus- ja EMI-suodatustoiminnot yhdeksi komponentiksi, mikä yksinkertaistaa piirisuunnittelua, vähentää piirilevytilan käyttöä, alentaa järjestelmäkustannuksia ja tehostaa laitteiden integrointia.

Erittäin tarkka virran tunnistus:

U-muotoinen suljettu magneettipiiri takaa korkean magneettisen kytkennän tehokkuuden, virtasuhteen virheellä ≤ ± 1%, hyvän lineaarisuuden ja pystyy havaitsemaan tarkasti 0,1 A - 100 A virrat, mikä täyttää teollisuustason mittauksen vaatimukset.

Tehokas yhteistilan häiriönvaimennus:

Ferriittisydän yhdistettynä symmetrisiin käämiin tarjoaa korkean impedanssin yhteismuotoisille häiriöille, vaimentaen tehokkaasti tehokohinaa, sähkömagneettista säteilyä ja muita häiriösignaaleja, mikä auttaa laitteita läpäisemään EMC-sertifikaatit, kuten CE, FCC ja CQC.

Laajakaistan sopeutumiskyky:

UU-virtamuuntajasuodattimen työtaajuusalue kattaa 50 Hz - 100 MHz, mikä tasapainottaa sekä teollisuustaajuusvirtojen havaitsemisen että suurtaajuisten häiriöiden vaimennuksen. Se soveltuu monenlaisiin sovelluksiin, kuten hakkuriteholähteisiin, taajuusmuuttajiin ja aurinkosähköinverttereihin.

Korkea luotettavuus ja vakaus:

Suljetun magneettipiirin rakenne vähentää magneettisia vuotoja, metallipuristimet lisäävät mekaanista lujuutta, käämitys yhdistyy tiiviisti magneettisydämen kanssa ilman löystymisriskiä. Käyttölämpötila-alue on -40 ℃ - +125 ℃, mikä täyttää teollisuus- ja autotason ympäristöjen vaatimukset.

Merkittävä kustannustehokkuus:

Verrattuna virtamuuntajien ja yhteismuoto-induktorien käyttöön erikseen, integroitu suunnittelu vähentää hankinta- ja asennuskustannuksia, parantaa tuotannon tehokkuutta ja soveltuu suuriin eräsovelluksiin.

Tekniset tiedot ja malli:

UU9.8 / UU10.5 / UU15.7 / UU16

U-muotoinen suljettu magneettisydän koostuu kahdesta symmetrisestä U-muotoisesta mangaani-sinkkiferriitti/nikkeli-sinkkiferriittimagneettisydämestä, jotka on liitetty yhteen. Se yhdistetään runkoon muodostaen suljetun magneettipiirin. Sillä on korkea magneettinen läpäisevyys ja alhainen magneettivastus, mikä voi keskittää magneettikentän ja vähentää magneettista vuotoa.

Kaksoiskäämirakenne koostuu pääkäämistä (ensisijainen puoli) ja apukäämistä (toisiopuoli): pääkäämissä on vähemmän kierroksia ja paksumpi langan halkaisija, ja se on kytketty sarjaan mitattuun piiriin; apukäämissä on enemmän kierroksia ja ohuempi langan halkaisija, ja sitä käytetään signaalin ulostuloon ja suodatukseen. Kaksi käämiä on symmetrisesti kiedottu runkoon yhteisen tilan vaimennuksen ja virrantunnistuksen tarkkuuden varmistamiseksi.

UU-virtamuuntajasuodattimesta integroidulla suunnittelulla, erittäin tarkalla havaitsemisellaan ja tehokkailla suodatusominaisuuksilla on tullut ihanteellinen valinta nykyaikaisten elektronisten laitteiden virranvalvontaan ja EMC-hallintaan. Siinä yhdistyvät käytännöllisyys, taloudellisuus ja luotettavuus, ja sitä käytetään laajalti yhteismuotoisissa suodatinkeloissa, käyttömuuntajissa, virtamuuntajissa jne.

Yrityksen vahvuus

Guangdong Haoer Electronics Co., Ltd., tarkkuusmagneettisten komponenttien erikoisvalmistaja, jonka teolliset toiminnot ovat peräisin vuodesta 2008, keskittyy suurtaajuusmuuntajien, suodattimien ja induktorien tuotantoon. Nämä komponentit ovat välttämättömiä edistyneissä sovelluksissa valaistuksessa, kodinkoneissa, aurinkosähkössä, UPS:ssä, autoelektroniikassa ja verkkoviestinnässä.

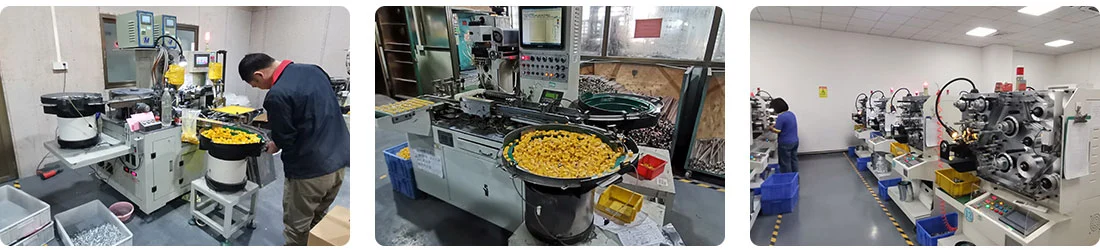

Yrityksen tuotantokapasiteetti on huomattava: useita tuotantolaitoksia Foshanissa, henkilöstöä yli 1 000 ja vuosituotanto yli 100 miljoonaa yksikköä. Tuotteiden luotettavuuden varmistamiseksi Haoer on investoinut automatisoituun valmistus- ja tarkkuustestausinfrastruktuuriin, ja sillä on CQC-, UL-, ISO 9000- ja TS 16949 -sertifikaatit.

Innovaatioiden, laatujohtajuuden ja yhteistyön kasvun periaatteita noudattaen Haoer Electronics parantaa edelleen teknistä osaamistaan ​​vastatakseen maailmanlaajuisten elektroniikkamarkkinoiden dynaamisiin vaatimuksiin.
