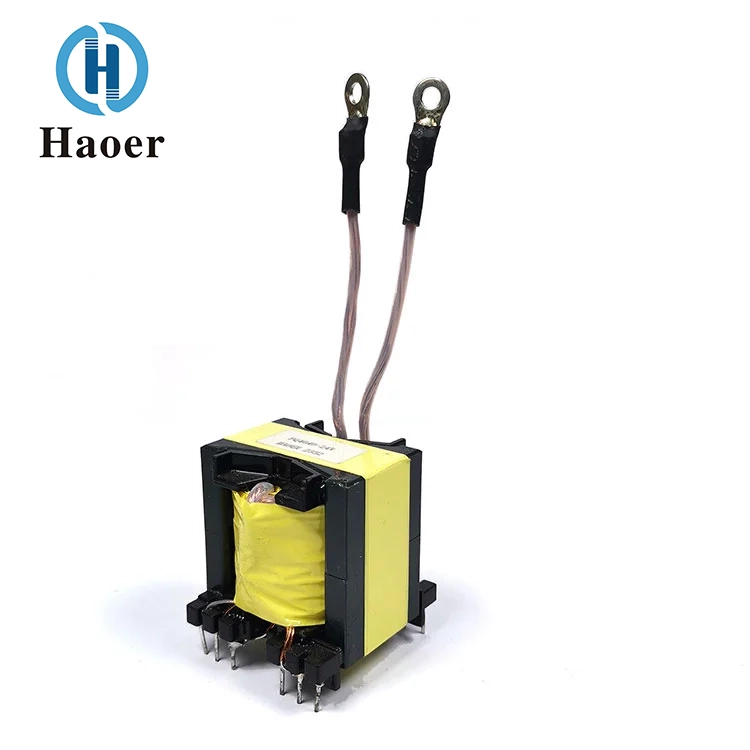

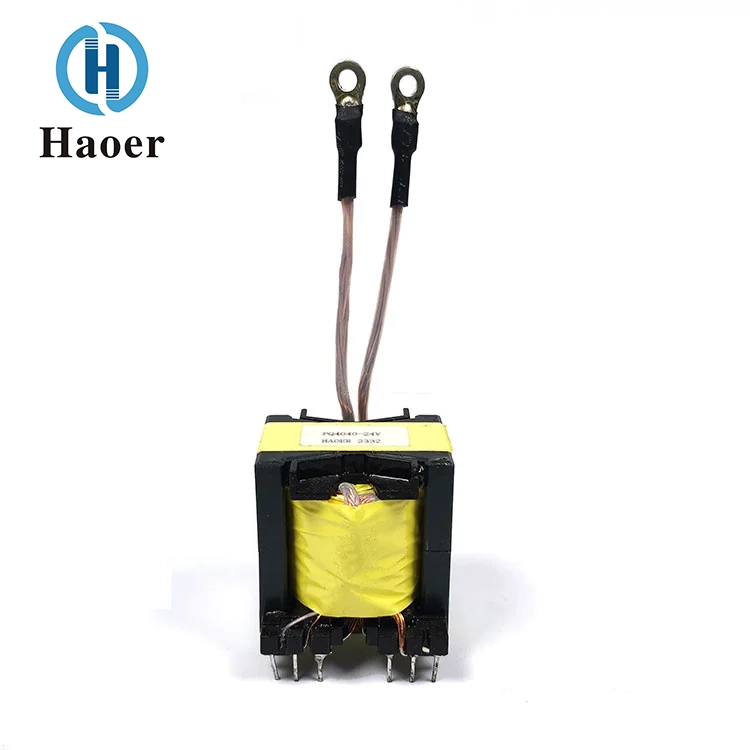

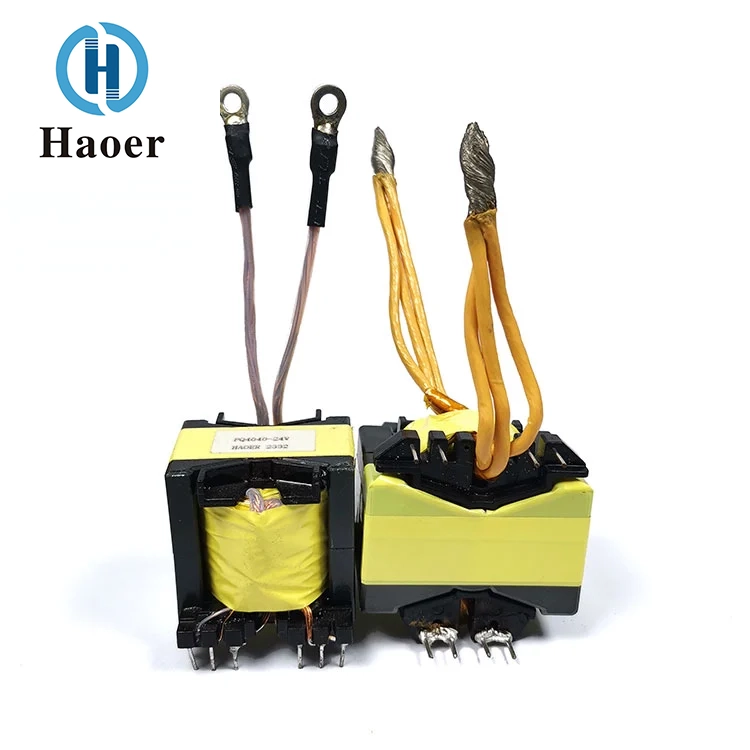

Haoer Factoryn valmistama DC-DC Converter High Frequency Transformer tukee laajaa taajuusaluetta 20 kHz - 500 kHz. Lähtöteho on joustavasti konfiguroitavissa välillä 15W - 1000W, ja sillä on vahva sopeutumiskyky. Sen käyttölämpötila-alue on -40 ℃ - +125 ℃, mikä sopii ankariin korkean ja matalan lämpötilan ympäristöihin; Varastointilämpötila-alue on -25 ℃ - 85 ℃, ja sitä voidaan säilyttää pitkään suhteellisessa kosteudessa 30 % - 95 %, mikä osoittaa erinomaisen ympäristöstabiilisuuden.
Erinomainen magneettinen suojaus, kompakti rakenne, suuri teho, korkea hyötysuhde, pieni magneettinen vuoto, vahva häiriönestokyky jne.

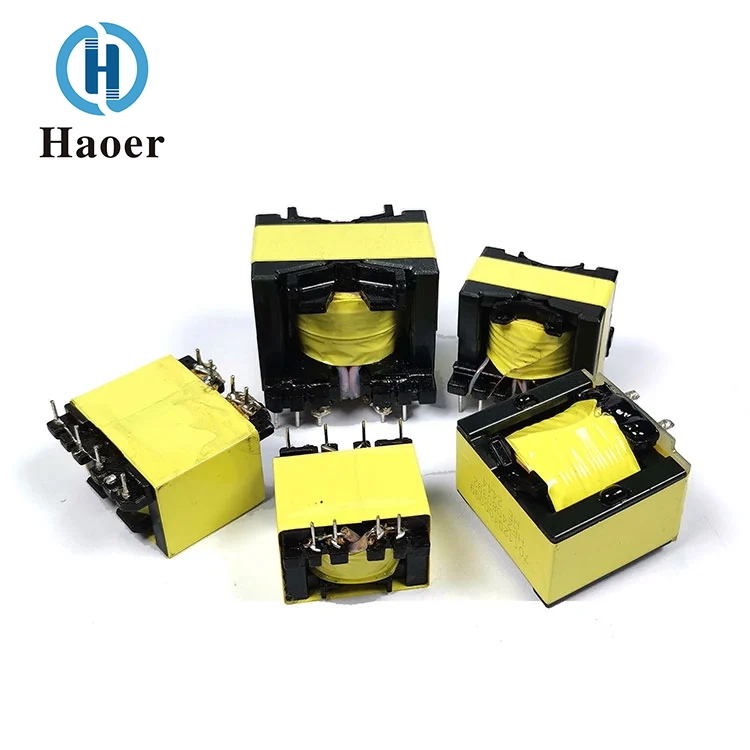

PQ2016/ PQ2020/ PQ2620/PQ2625 / PQ3225 / PG3230 / PQ3535 / PQ4040 / PQ5050
| 1. Toimintataajuus | 20 kHz - 500 kHz |
| 2. Lähtöteho | 15-1000W |
| 3. Käyttölämpötila | -40°C - +125°C |
| 4. Varastointilämpötila | -25°C - +85°C |
| 5. Varastointikosteus | 30 % - 95 % |
Suurtaajuiset muuntajat ovat magneettisia komponentteja, jotka on erityisesti suunniteltu korkeataajuisiin tehonmuuntopiireihin (joiden toimintataajuus on yli 20 kHz). Ne saavuttavat jännitteen muuntamisen, energiansiirron ja piirien eristyksen suurtaajuisten vaihtuvien magneettikenttien avulla, ja ne ovat ydinkomponentteja nykyaikaisissa tehoelektroniikkalaitteissa, kuten hakkuriteholähteissä, inverttereissä ja uusissa energiamuuntimissa.
Perinteisiin tehotaajuusmuuntajiin verrattuna suurtaajuusmuuntajilla on seuraavat huomattavat ominaisuudet ja edut:
Korkea hyötysuhde ja pieni koko: Sähkömagneettisen induktion periaatteen mukaan mitä suurempi työtaajuus on, sitä pienempi on magneettisydämen poikkileikkauspinta-ala ja saman tehon siirtämiseen tarvittavien kelojen kierrosten määrä. Siksi samoissa tehoolosuhteissa suurtaajuusmuuntajien tilavuus ja paino voivat olla enemmän kuin yhden suuruusluokan pienempiä kuin teho-taajuusmuuntajien, jolloin saavutetaan tehonsyöttölaitteiden miniatyrisointi ja keveys.
Erinomainen suorituskyky: Korkeataajuinen rakenne vähentää tehokkaasti magneettisten materiaalien hystereesihäviöitä ja käämien pyörrevirtahäviöitä. Yhdessä pienihäviöisten magneettisten ydinmateriaalien (kuten ferriitti, amorfinen ja nanokiteinen) ja kierrettyjen monisäikeisten johtojen, kuten Litz-johtojen, kanssa kokonaisenergian muunnostehokkuus on erittäin korkea.
Laaja käyttölämpötila-alue: Korkealaatuinen korkeataajuinen muuntajarakenne pystyy mukautumaan ankariin ympäristöihin. Se voi toimia esimerkiksi lämpötila-alueella -40 ℃ - +125 ℃, mikä varmistaa vakaan toiminnan äärimmäisen korkeissa ja matalissa lämpötiloissa.
Laaja sovellusyhteensopivuus: Sen toimintataajuusalue on laaja (esim. 20kHz - 500kHz), ja lähtöteho kattaa 15W - 1000W ja jopa enemmän, mikä mahdollistaa eri topologioiden (kuten eteenpäin, taaksepäin, LLC-resonanssin) ja tehotasojen vaatimusten joustavan tyydyttämisen.
DC-DC-muuntimet, LED-ajovirtalähteet, invertterivirtalähteet, UPS-virtalähteet
| OSA NRO | TERMINAALIN NASTAT | Mitat mm (tuumina) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haor Electronics Co., Ltd. on yritys, joka on erikoistunut korkean suorituskyvyn korkeataajuisten elektronisten muuntajien, kelojen ja suodattimien jne. suunnitteluun, tutkimukseen ja kehittämiseen, valmistukseen ja myyntiin. Olemme perustamisestaan lähtien aina pitäneet kiinni liiketoiminnasta "laadun ensimmäinen, innovaatiolähtöinen ja asiakaslähtöinen sähkömagneettinen ratkaisu" ja olemme sitoutuneet toimittamaan asiakkaille turvallisia komponentteja ja komponentteja. maailmanlaajuisesti.

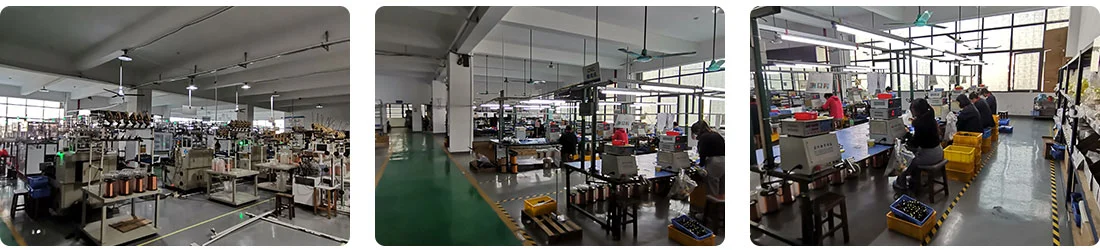

Yrityksemme on asentanut ja ottanut käyttöön täysautomaattisia rullauskoneita, täysautomaattisia juotoskoneita, täysautomaattisia testaus- ja pakkauskoneita, tyhjiöuppomaalauskoneita jne. varmistaakseen tuotteiden vakauden ja yhtenäisyyden. Myymme paitsi tuotteita, myös luotettavaa sitoutumista ja molempia osapuolia hyödyttävää arvoa. Uskomme vakaasti, että erinomainen laatu ja omistautunut palvelu ovat perusta pitkäaikaiselle yhteistyölle. Kutsumme vilpittömästi asiakkaita kaikilta aloilta tulemaan neuvottelemaan yhteistyöstä. Olipa kyseessä vakiotuotteiden osto tai perusteellinen räätälöinti, teemme parhaamme ruiskuttaaksemme tuotteisiisi vahvan ja vakaan "sydämen".
Tuotteitamme käytetään laajasti:
Teollisuusautomaatio: Pienten kodinkoneiden ohjauskortti, PC, TV, teollisuusvirtalähde, autoelektroniikka
Uusi energia: aurinkosähköinvertteri, energian varastointijärjestelmä, latausasema
Kuluttajaelektroniikka: Älykäs koti, äänilaitteet, LED-ajuri, kannettava tietokone, nestekidenäyttö
Viestintälaitteet: 5G-tukiaseman virtalähde, verkkolaitteet, datakeskus, ohjelman ohjauskytkin, DVD
Pienpakkauksissa käytetään oletuksena kansainvälisiä kuriiripalveluja, kuten DHL. Jos tarvitset lento- tai merikuljetuksia, ilmoita siitä meille etukäteen.
Hyväksytkö näytetilaukset?
Kyllä, hyväksymme näytetilauksia. Asiakkaiden tulee maksaa näytteiden ja kuljetusten kustannukset.
2. Voitko mukauttaa kondensaattoreita tarpeidemme mukaan?
Kyllä, voimme räätälöidä kondensaattoreita kapasitanssin, pakkauksen, nastajärjestelyn jne. suhteen sinun tilanteen mukaan.
Kysymys: Miten tuotteiden laatua valvotaan?
Vastaus: Meillä on ammattimainen laadunvalvontatiimi ja edistyneet testauslaitteet. Kaikki tuotteet käyvät läpi 100 % testauksen.
Kysymys: Kuinka kauan tilauksen toimittaminen kestää?
Vastaus: Tämä riippuu tuotteen monimutkaisuudesta ja määrästä. Se kestää yleensä 2-4 viikkoa.
