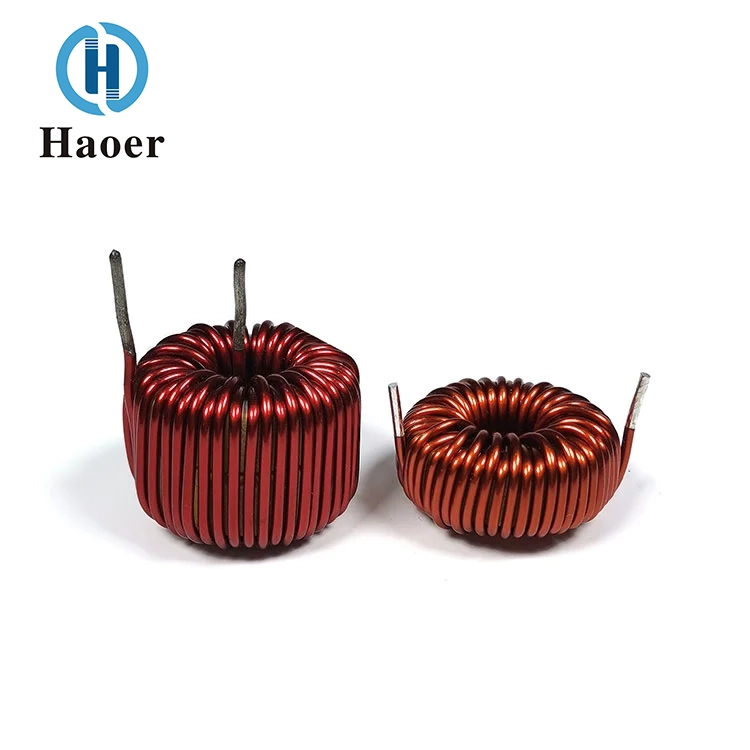

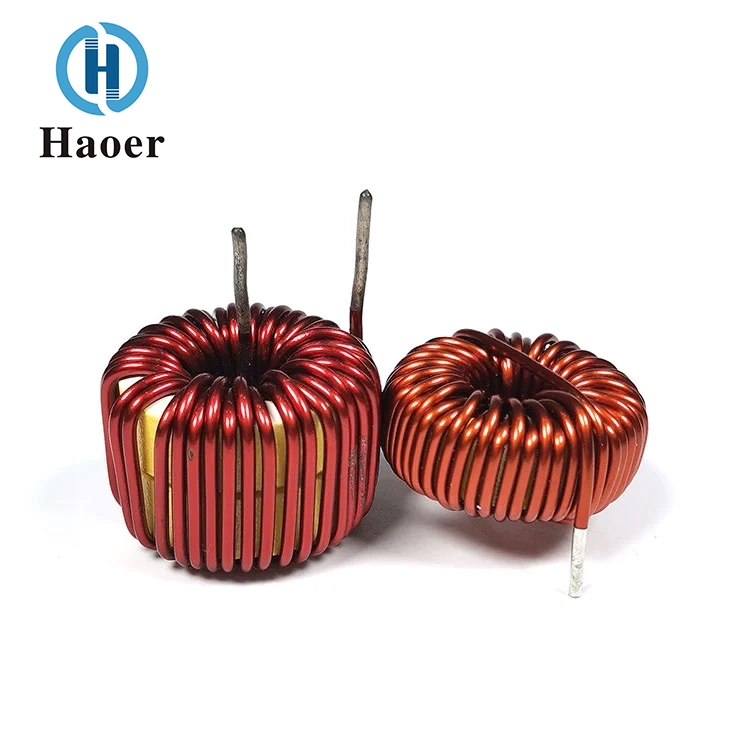

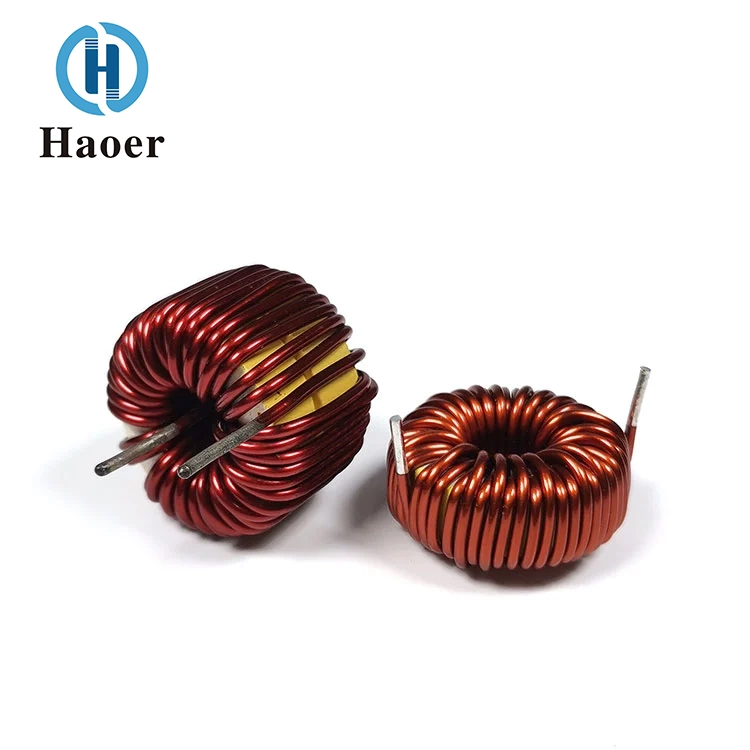

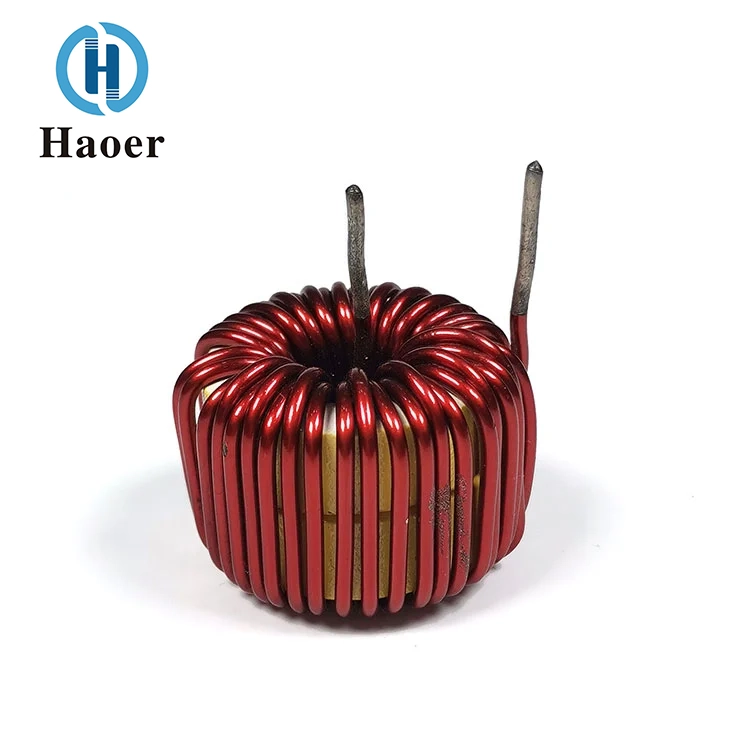

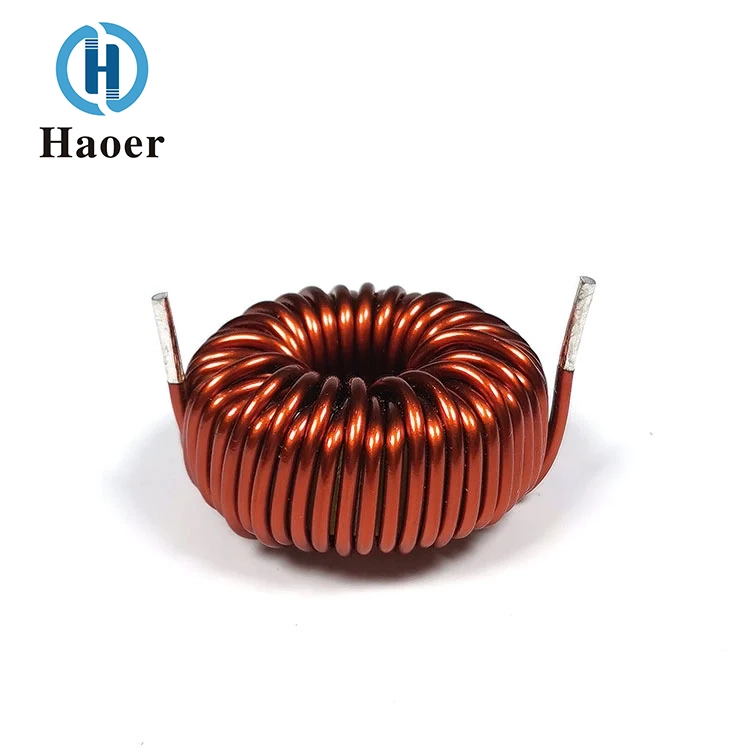

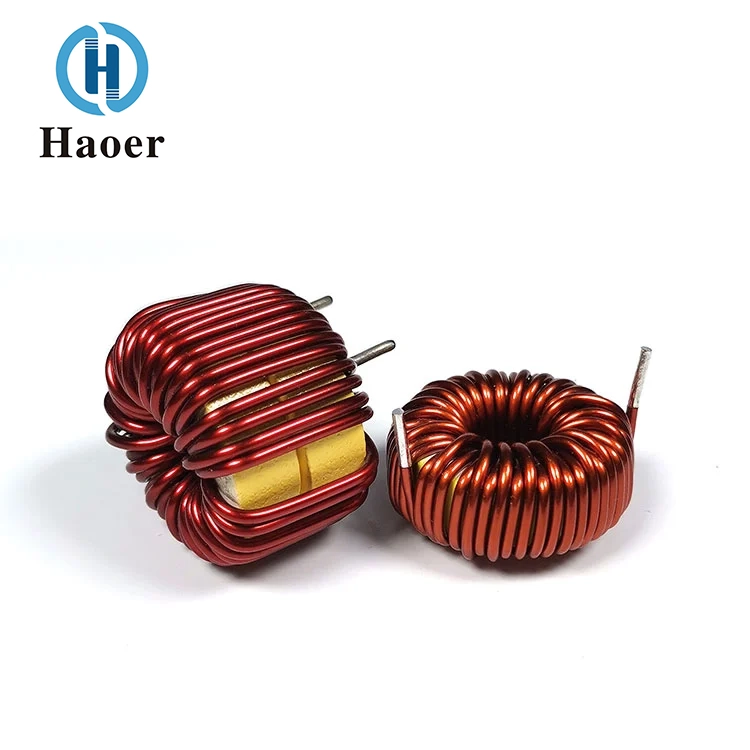

Kuristuskela rautajauheytimen differentiaalinen kela

1. Ydinmateriaali‌: Haoer Electronicsin toimittajan valmistama China Choke -kelainen rautajauheydin-differentiaalikela, joka koostuu jauhemaisesta rautaseoksesta, jossa on hajautetut ilmaraot ja joka tarjoaa hallitun läpäisevyyden ja pienentää sydämen häviötä korkeataajuisessa käytössä. Tämä malli vähentää induktanssin poistumista suurilla virroilla vaihtelevien permeabiliteettiominaisuuksien vuoksi.

2. Kelan rakenne‌: Tarkkuuskääretty kupari- tai alumiinilanka, jossa on monikerroksinen eristys, minimoi pyörrevirtahäviöt ja varmistaa vakaan induktanssin vaihtelevissa kuormitusolosuhteissa‌.

3. Kapselointi‌: Paloa hidastava epoksihartsi tai suojaamaton/avokehyspakkaus (UL94 V-0 -yhteensopiva), joka tasapainottaa lämmön haihtumisen ja mekaanisen kestävyyden teollisuusympäristöissä‌.

4. Liittimet‌: Aksiaaliset johdot tai radiaaliset asennusvaihtoehdot (esim. Faston/ruuviliittimet) joustavaa integrointia varten suurvirtapiireihin‌.

Tekniset tiedot: Ulkohalkaisija 6mm-60mm

Soveltamisala

Induktiokeittotasot, autolaturit, induktiolämmittimet jne

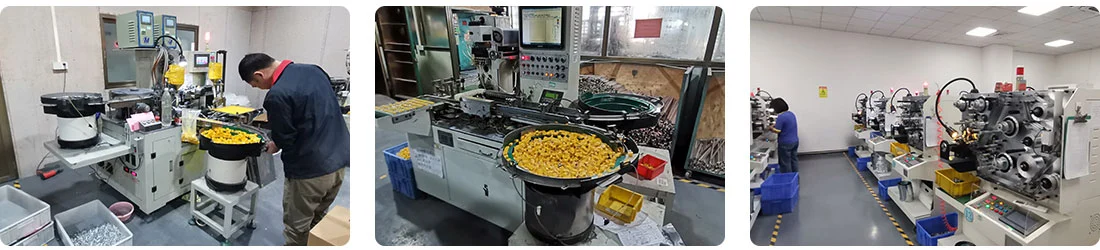

Yrityksen vahvuus

Guangdong Haier Electronics Co., Ltd:llä on useita tuotantotukikohtia, kuten Foshanissa Guangdongin maakunnassa ja Tingxianissa Guangxin maakunnassa. Tehtaan kokonaispinta-ala on yli 10 000 neliömetriä ja työntekijöiden määrä yli 1 000. Yrityksellä on vahva tuotantokapasiteetti yli 100 miljoonaa muuntajaa, suodatinta ja kelaa vuodessa. Yrityksellä on kokeneet työntekijät sekä ammattitaitoinen ja tehokas johto, joka varmistaa, että jokainen linkki tutkimuksesta ja kehityksestä tuotantoon täyttää korkeat standardit. Haier Electronics noudattaa aina "teknologisen innovaation, laadun etusijalla, palvelu etusijalla ja win-win-yhteistyön" periaatteita ja syventää jatkuvasti keskittymistään magneettisten komponenttien kenttään ja pyrkii kasvamaan ja tulla alan vertailuyritykseksi.

Käytössämme olevat laitteet: Automaattinen yhteismuotoinen kela (magneettirengas) käämityskone, yksiakselinen automaattinen käämityskone (holkilla), automaattinen käämityskone, jälkikäsittelyautomaatti integroitu kone, lasermerkintäkone

"Induktorikelaa" käytetään seuraavilla teollisuudenaloilla: uusi energia ja energian varastointi, autoelektroniikka ja sähköistys, teollisuusautomaatio ja tehonsyöttö, tieto- ja viestintätekniikka, kulutuselektroniikka ja kodinkoneet; sen sovelluspaikkoja ovat: DC-DC-piirien energian varastointi- ja lähdön suodatuspaikat, yhteismoodi-/differentiaalitilan kuristinkelojen paikat tehon tulopäässä, langattomien latauslaitteiden lähetys- ja vastaanottokelat sekä RF-tehovahvistimien sovitusverkko ja bias-piiri; sen käyttöä työolosuhteissa ovat: korkea virta, voimakas magneettikenttä ja korkea lämpötila.

Todistus

Tuotteen esittely

Kuristuskelan rautajauheydindifferentiaalikela on induktiivinen komponentti, joka on erityisesti suunniteltu vaimentamaan differentiaalimuotoisia häiriöitä piireissä. Ydin on valmistettu rautajauheesta, joka toimii magneettisen polun kantajana. Rautajauheen erinomaisten magneettisten ominaisuuksien ja rakenteellisen suunnittelun ansiosta se voi muodostaa korkean impedanssin esteen vaihelinjan ja nollajohdon välisiä differentiaalimuotoisia häiriösignaaleja vastaan. Sitä käytetään laajalti sähkömagneettisen yhteensopivuuden (EMC) tasasuuntaus- ja signaalinsuodatusskenaarioissa virtalähdejärjestelmissä.

Magneettisydämen ydinrunko valmistetaan puristamalla ja sintraamalla karbonyylirautajauhetta. Säätämällä rautajauheen hiukkaskokoa, eristepinnoitetta ja puristustiheyttä voidaan säätää tarkasti parametreja, kuten magneettista läpäisevyyttä ja kyllästysmagneettivuon tiheyttä. Ferriittimagneettisiin ytimiin verrattuna rautajauheytimellä on korkeampi kyllästymistiheys ja laajempi käyttölämpötila-alue. Lisäksi siinä on pienempi ydinhäviö keski- ja korkeataajuuskaistoilla ja se soveltuu skenaarioihin, joissa on suuri virtadifferentiaalitilan vaimennus. Yleisiä muotoja ovat renkaan muotoiset, I:n muotoiset ja tölkin muotoiset, jotka sopivat erilaisiin asennus- ja piirivaatimuksiin.

Differentiaalimuotoinen käämityskäämi on valmistettu käämimällä erittäin puhdasta happivapaata emaloitua kuparilankaa. Yksikäämin symmetrinen rakenne on differentiaalimoodiinduktanssin ydin. Kelan molemmissa päissä olevat liittimet on kytketty liittimiin. Virta kulkee toisesta päästä ja ulos toisesta päästä. Magneettikenttä muodostaa suljetun silmukan magneettisydämen sisällä, mikä tarjoaa korkean impedanssin differentiaalivirralle ja äärimmäisen alhaisen tasa- tai matalataajuisen virran impedanssin. Langan halkaisija ja kierrosten lukumäärä sovitetaan tarkasti induktanssiarvon ja nimellisvirran vaatimusten mukaan.

Tärkeimmät ominaisuudet ja keskeiset edut

Tarkka differentiaalimoodin häiriönvaimennus

Choke Coil -rautajauheydindifferentiaalikela on suunniteltu erityisesti differentiaalimuotoisille häiriöille, se tarjoaa korkean impedanssin häiriötaajuusalueella, vaimentaen tehokkaasti differentiaalitilan kohinaa ja estää häiriösignaalien siirron, mikä auttaa laitteita läpäisemään EMC-sertifioinnin.

Korkea kyllästysvirran kantokyky

Rautajauheytimen kyllästysmagneettivuon tiheys voi olla yli 1,5 T, mikä on korkeampi kuin tavallisten ferriittiytimien. Se ei todennäköisesti kokee magneettista kyllästymistä suurissa virtaolosuhteissa, ja induktanssiarvo pysyy vakaana. Se soveltuu suuriin virtaskenaarioihin, kuten uusiin energianlatauspaaluihin, aurinkosähköinverttereihin, teollisuusvirtalähteisiin jne.

Laajakaistan matalahäviöiset ominaisuudet

Toimintataajuusalue kattaa laajan kaistan 1kHz - 1MHz. Sydänhäviö on pienempi kuin saman spesifikaation ferriittikelan. Energian muunnostehokkuus on korkeampi, mikä voi tehokkaasti vähentää komponenttien lämpötilan nousua ja parantaa piirin vakautta.

Korkea sähkömagneettisten häiriöiden estokyky

Suljetun tai puolisuljetun magneettipiirin rakenne vähentää merkittävästi magneettista vuotoa. Verrattuna avoimeen I-sädekelaan, sillä on vähemmän sähkömagneettisen säteilyn vaikutusta ympäröiviin herkkiin komponentteihin, eikä lisäsuojaustoimenpiteitä tarvita.

Erinomainen sopeutumiskyky ympäristöön

Laaja käyttölämpötila-alue (-40 ℃ - +125 ℃), kestää tärinää ja korroosiota, täyttää ympäristönsuojelustandardit, kuten RoHS ja REACH, soveltuu vaativiin käyttöympäristöihin, kuten teollisuus- ja autoluokkaan.

Logistiikka

Tavarat lähetetään kuriirikanavien, kuten DHL, UPS, TNT, FedEx jne. kautta. Voit myös valita lento- tai merikuljetustavat tarpeidesi mukaan.

FAQ

Kysymys: Oletko tuotantotehdas vai kauppayhtiö?

Vastaus: Olemme valmistustehdas.

Kysymys: Mitä tarvitaan muuntajien tai kelojen valmistukseen?

Vastaus: Virtalähdepiirros on paras, tai anna meille tekniset parametrit, kuten koko, syöttöjännite, lähtöjännite ja virta, toimintataajuus, kestävyysjännite, paino jne. Sitten ammattitaitoinen suunnittelutiimimme suorittaa analyysin.

Kysymys: Voitko laittaa logomme tuotteeseen?

Vastaus: Kyllä, voimme.
