Rauta-pii-alumiininen magneettirengaskela differentiaalikela

1. Ydinmateriaali: Haoer Electronicsin korkealaatuinen kiinalainen rauta-pii-alumiininen magneettirengaskela differentiaalikela, joka koostuu rauta-pii-alumiini (Fe-Si-Al)-lejeeringin jauheesta, optimoitu korkeiden lämpötilojen stabiiliudelle, alhaiselle sydämen häviölle ja erinomaiselle magneettiselle suorituskyvylle.

2. Kelan rakenne‌: Tarkkuuskääretty kupari- tai alumiinilanka, jossa on eristetyt kerrokset, mikä varmistaa minimaaliset pyörrevirtahäviöt ja tehokkaan energian varastoinnin‌.

3. ‌Kapselointi‌: Vankka epoksihartsi tai paloa hidastava muovikotelo (UL94 V-0 -yhteensopiva) takaa mekaanisen kestävyyden, kosteudenkestävyyden ja lämmönkestävyyden‌.

Tuotetiedot

Parametrit

Magneettirengas rauta-pii-alumiini

Rauta-pii-alumiininen magneettirengaskela-differentiaalikela on valmistettu puristamalla ja sintraamalla rauta-pii-alumiini kolmiosainen pehmeä magneettiseosjauhe. Se on komponentin suorituskyvyn ydin. Rauta-pii-alumiiniseoksessa yhdistyvät rautajauheytimen korkea kyllästymistiheys ja ferriitin alhaiset häviöominaisuudet. Sen magneettinen permeabiliteetti on vakaa ja lämpötilakerroin alhainen, mikä varmistaa induktanssiarvon vakauden laajalla lämpötila- ja taajuusalueella. Magneettirengas on suljettu rakenne, joka voi maksimoida magneettikentän pitoisuuden, vähentää magneettisia vuotoja ja minimoida sähkömagneettiset häiriöt ympäröiville komponenteille.

Common-mode symmetrinen käämitys

Se käyttää erittäin puhdasta hapetonta emaloitua kuparilankaa. Käämitys kierretään tasaisesti ja tiiviisti magneettirenkaan pinnalle ja käämin kaksi päätä johdetaan ulos symmetrisiin liitosnapoihin. Kun virta kulkee toisesta päästä ja ulos toisesta päästä, magneettirenkaan sisään muodostuu suljettu magneettipiiri, joka tuottaa korkean impedanssin yhteismuotoisille häiriösignaaleille (samasuuntainen kohina vaihejohtimen ja nollajohtimen välillä) ja jolla on äärimmäisen pieni impedanssi tasavirralle tai matalataajuiselle virralle, mikä saavuttaa toiminnon "läpipäästää tasavirtaa, sallia tasavirran. Langan halkaisija ja kierrosten lukumäärä on suunniteltu tarkasti tavoiteinduktanssiarvon ja nimellisvirran vaatimuksen mukaan.

Eri taajuuksilla käytettäessä ei synny kohinaa; erinomainen DC-biasointikyky ja hyvä vakaus.

Erittäin vahva anti-dc bias ja korkea kyllästyskyky

Rauta-pii-alumiinimagneettisen ytimen kyllästysmagneettivuon tiheys voi olla 1,05 T, mikä on korkeampi kuin tavallisen mangaani-sinkkiferriitin. Sillä on erinomainen anti-dc bias -suorituskyky. Suuren virran tasavirran pinoamiskäsittelyssä induktanssiarvo ei laske jyrkästi, joten se soveltuu suurivirtaisille tehonsyöttöjärjestelmille, kuten latauspaaluille ja inverttereille.

Laajakaistan matalahäviöiset ominaisuudet

Rauta-pii-alumiininen magneettirengaskela-differentiaalikelan toimintataajuus on 8 kHz - 1 MHz. Sydänhäviö on pieni, mikä vähentää tehokkaasti komponenttien lämpötilan nousua ja parantaa piirin energian muunnostehokkuutta.

Magneettisella läpäisevyydellä on erinomainen lämpötilan stabiilisuus.

Rauta-pii-alumiinimagneettisen ytimen magneettinen permeabiliteettikerroin on alhainen. Laajalla lämpötila-alueella -40 ℃ - +125 ℃ induktanssiarvon vaihtelunopeus on alle ±10 %, mikä tekee siitä sopivan vaativiin lämpötiloihin, kuten teollisuus- ja autoluokkaan.

Pieni magneettinen vuoto, erinomainen sähkömagneettinen yhteensopivuus

Suljettu magneettirengasrakenne vähentää merkittävästi magneettikentän säteilyä. Verrattuna avoimeen I-sädekelaan, se aiheuttaa vähemmän häiriöitä ympäröiville herkille komponenteille eikä vaadi ylimääräisiä suojakuoria, mikä yksinkertaistaa piirin asettelua.

Korkea luotettavuus ja pitkä käyttöikä

Seosmagneettinen ydin kestää tärinää ja korroosiota. Käämitys on tiiviisti integroitu magneettisydämeen ilman löystymisriskiä. Se voi toimia vakaasti pitkään korkean tärinän ja korkean kosteuden ympäristöissä.

Erittely

Ulkohalkaisija vaihtelee 6 mm - 60 mm.

Sovellus

AC induktorit, lähtökelat, linjasuodattimet, tehokertoimen korjauspiirit jne.

Yrityksen vahvuus

Guangdong Haoer Electronics Co., Ltd., perustettu vuonna 2008, on johtava magneettikomponenttien valmistaja, mukaan lukien suurtaajuusmuuntajat, suodattimet ja induktorit. Tuotteemme palvelevat monenlaisia ​​toimialoja, kuten valaistus, kodinkoneet, aurinkosähkö, UPS, autoelektroniikka ja viestintälaitteet.

Foshanissa, Guangdongin osavaltiossa on useita tuotantotukikohtia ja yli 1 000 työntekijää, joten hyödynnämme täysin automatisoituja tuotantolinjoja ja kehittyneitä testauslaitteita yli 100 miljoonan yksikön vuosituotannon saavuttamiseksi. Yrityksellä on CQC-, UL-, ISO 9000- ja TS 16949 -sertifikaatit, mikä korostaa sitoutumistamme laatuun ja turvallisuuteen.

Ammattitaitoisen tiimin ohjaamana ja innovaatioiden, huippulaadun ja asiakaslähtöisen yhteistyön ohjaamana Haoer on omistautunut tuottamaan ylivoimaista arvoa ja edistämään keskinäistä kasvua kumppaneiden kanssa maailmanlaajuisesti.

Todistus

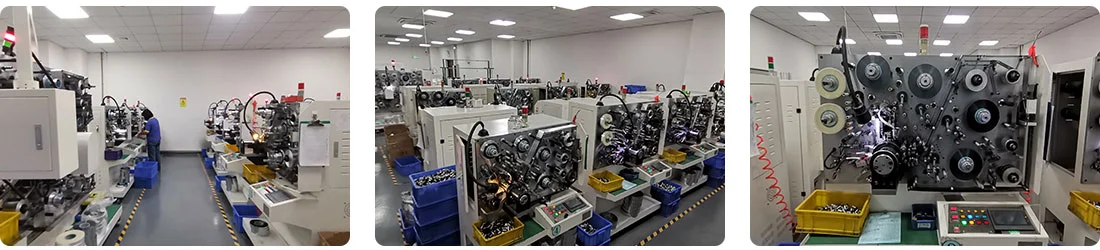

INDUKTORIN TUOTANTOPROSESSI

1.Winding

2. Kokoonpanoautomaatio.

3. Kattava testi

4.Tuotteen säilytys
